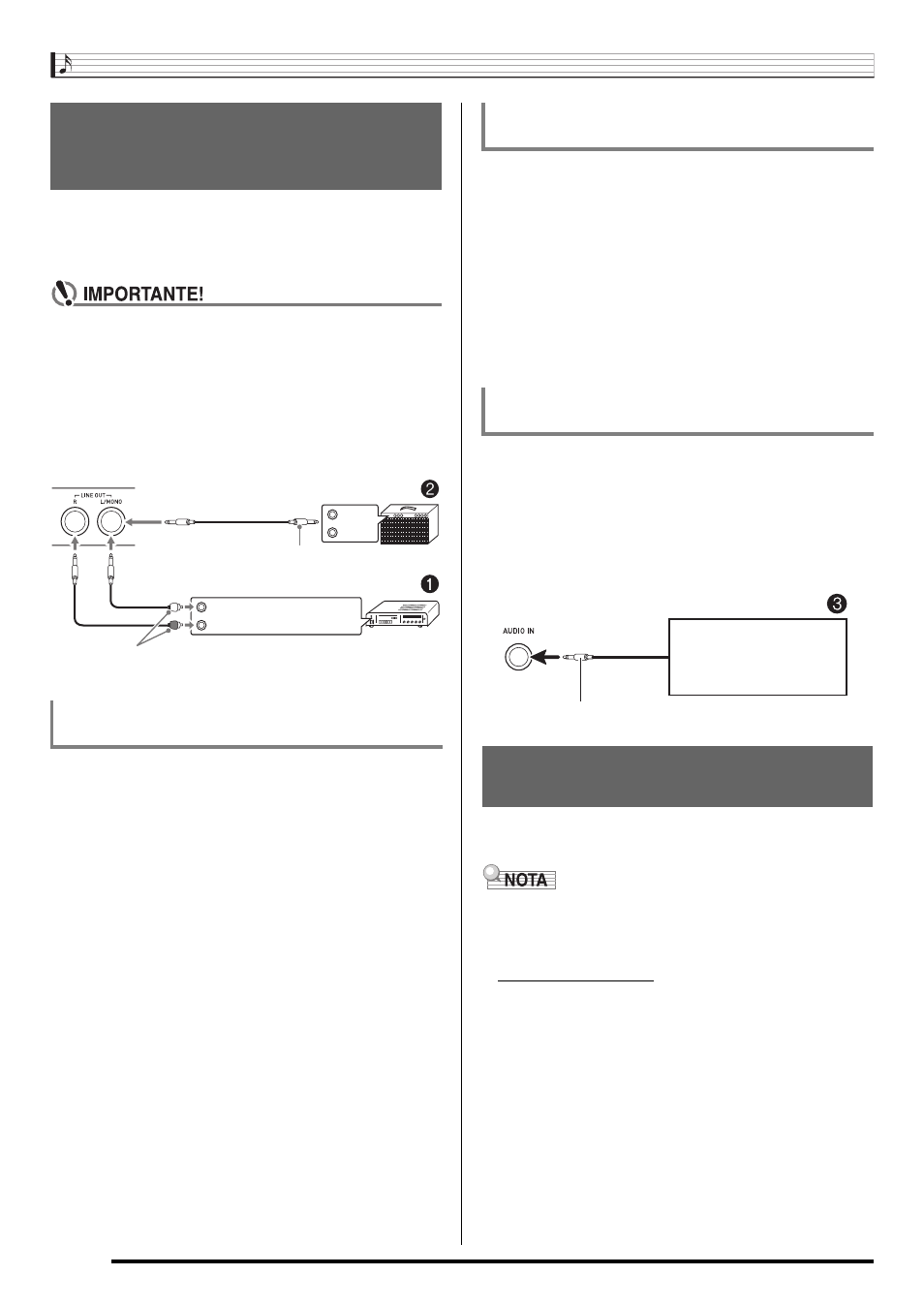

Collegamenti
I-12
È possibile collegare alla tastiera digitale un’apparecchiatura
audio o un amplificatore musicale, e quindi eseguire la
riproduzione tramite i diffusori esterni, per un volume più
elevato ed una migliore qualità del suono.
• Ogni volta che si collega un dispositivo alla tastiera
digitale, per prima cosa usare la manopola L-2
(VOLUME) per impostare il volume ad un livello basso.
Dopo il collegamento, è possibile regolare il volume al
livello desiderato.
• Ogni volta che si collega un qualsiasi dispositivo alla
tastiera digitale, assicurarsi di leggere la
documentazione per l’utente fornita con il dispositivo.
Usare i cavi di connessione disponibili in commercio per
collegare l’apparecchiatura audio esterna alle prese jack T-7
(LINE OUT) della tastiera digitale, come mostrato in Figura
1 . L’uscita della presa LINE OUT R rappresenta il suono del
canale destro, mentre l’uscita della presa LINE OUT L/MONO
il suono del canale sinistro. Spetta all’utilizzatore di acquistare
i cavi di collegamento simili a quelli mostrati nell’illustrazione,
per il collegamento dell’apparecchiatura audio. Normalmente,
in questa configurazione si deve impostare il selettore
d’ingresso dell’apparecchiatura audio all’impostazione che
specifica il terminale (come ad esempio AUX IN) al quale è
collegata la tastiera digitale. Usare la manopola L-2
(VOLUME) per regolare il livello del volume.
Usare un cavo di connessione disponibile in commercio per
collegare l’amplificatore ad una delle prese jack T-7 (LINE
OUT) della tastiera digitale, come mostrato in Figura
2 .
L’uscita della presa T-3 (SUSTAIN/ASSIGNABLE)
rappresenta il suono del canale destro, mentre l’uscita della
presa LINE OUT L/MONO il suono del canale sinistro.
Eseguendo il collegamento alla presa jack LINE OUT L/
MONO, si mette in uscita solo un suono miscelato di entrambi
i canali. Spetta all’utilizzatore di acquistare il cavo di
collegamento simile a quello mostrato nell’illustrazione, per
eseguire il collegamento dell’amplificatore. Usare la manopola
L-2 (VOLUME) per regolare il livello del volume.
Usare un cavo di connessione disponibile in commercio per
collegare l’apparecchiatura audio esterna alla presa jack T-4
(AUDIO IN) della tastiera digitale, come viene mostrato in
Figura
3 . Il cavo di connessione deve avere una spina mini
stereo su un terminale, ed una spina che corrisponde alla
configurazione del dispositivo esterno sull’altro terminale.
Usare la manopola L-2 (VOLUME) per regolare il livello del
volume.
L’uso di accessori non autorizzati comporta il rischio di
incendio, scossa elettrica e lesioni fisiche.
• È possibile avere informazioni sugli accessori che sono
venduti separatamente per questo prodotto, dal catalogo
CASIO disponibile dal vostro rivenditore, e dal sito web
CASIO al seguente URL.
http://world.casio.com/
Collegamento di
un’apparecchiatura audio o
amplificatore
Messa in uscita delle note della tastiera da
un’apparecchiatura audio
1
INPUT 1
INPUT 2
Presa AUX IN dell’amplificatore audio, ecc.
Spina a pin
DESTRA (Rosso)
Spina standard
Amplificatore per chitarra
Amplificatore per tastiera, ecc.
SINISTRA (Bianco)
Messa in uscita delle note della tastiera ad un
amplificatore per strumenti musicali
2
Riproduzione di un dispositivo esterno dalla
tastiera digitale
3
Accessori in dotazione e
accessori opzionali
Spina mini stereo
Riproduttore audio
portatile, ecc.
