I-28
427B-F-090A

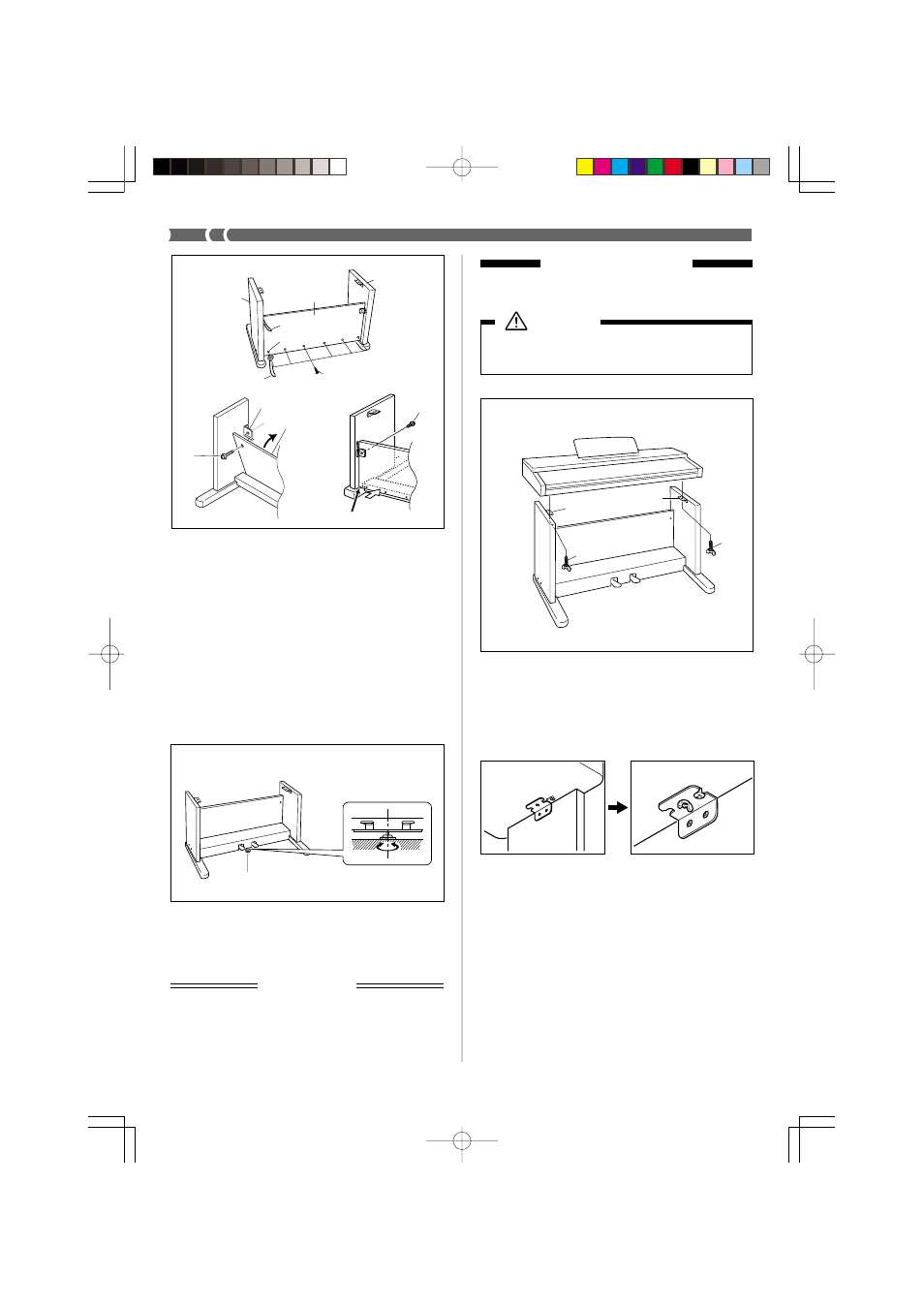

6. Ruotare la vite di regolazione dell’altezza H fino a quando
essa sostiene la traversa D, evitando che la traversa si pie-
ghi quando si premono i pedali (figura 5).
IMPORTANTE!
Assicurarsi di installare la vite di regolazione dell’altezza H
e di eseguire il procedimento di regolazione descritto sopra
prima di premere i pedali. In caso contrario, la traversa D
potrebbe essere danneggiata.
Figura 6
Accertarsi di fissare saldamente la tastiera sul supporto usan-
do i bulloni ad alette K (figura 6).
• Infilare le viti sul fondo della tastiera nelle fessure sulle
due staffe d’angolo F. Quindi, fissare la tastiera al suppor-
to con i due bulloni ad alette K (figura 7).
K
K
F
F
5. Applicare il pannello posteriore C alle staffe E e alla tra-
versa D. Notare che il pannello posteriore C deve essere
installato in modo che esso venga a trovarsi davanti alle
staffe E (figura 4). Usare le due viti L e le sei viti I per
fissare il pannello posteriore in posizione (figure 3 e 4).
Notare che si deve installare anche il secondo fermaglio J
a questo punto come mostrato nell’illustrazione.
• Innanzitutto, installare le viti L più alte sui lati sinistro e
destro del pannello posteriore C. Notare che si deve in-
filare l’altro fermaglio J sulla vite I al punto 6 prima
di avvitare la vite I.
• Il pannello posteriore C deve poggiare sui piedini dei
montanti laterali A e B come indicato da 7 nell’illu-
strazione. Premere il pannello posteriore C contro la tra-
versa D quando si installano le viti L.
Attenzione
Fare attenzione a non stringersi le dita fra la tastiera e il
supporto!
2 Installazione della
tastiera sul supporto
• I bulloni ad alette trattengono la tastiera evitando che sci-
voli dal supporto. Assicurarsi di fissare sempre la tastiera
con i bulloni ad alette.
Figura 7
Parte
anteriore
Parte
posteriore
Figura 5
H
L
E
Figura 4
(Parte posteriore)
A
C B
I
6
J
J
7
L
