I-27

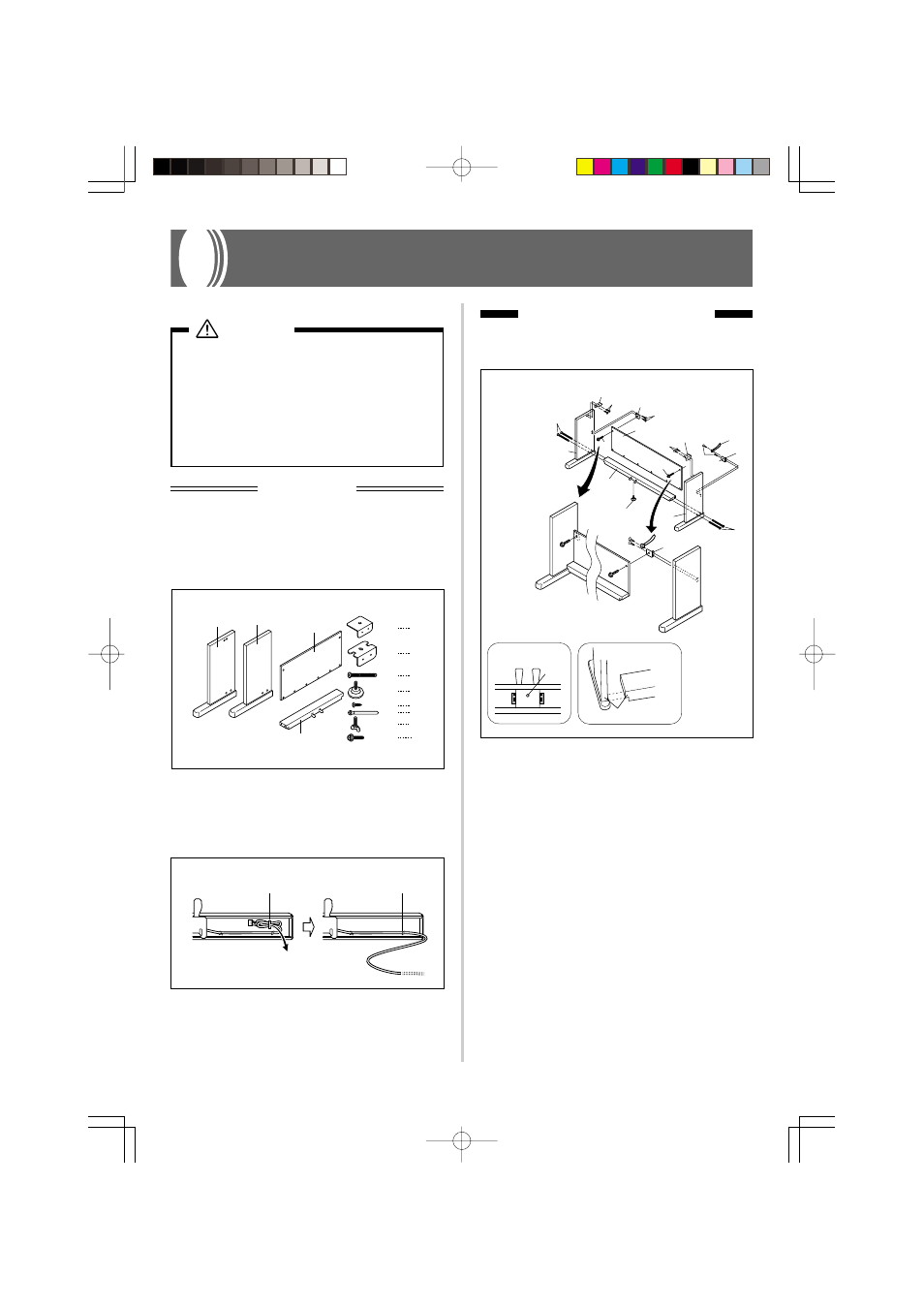

Istruzioni per il montaggio
427B-F-089A
Figura 3
1. Applicare le staffe E ai montanti laterali A e B usando le
viti I (figura 3).
• Quando si applica la staffa E al montante laterale B, infi-
lare un fermaglio J sulla vite I prima di avvitare la vite
I al montante al punto 3.
2. Applicare le staffe d’angolo F ai montanti laterali A e B
usando le quattro viti I (figura 3).
3. Installare la vite di regolazione dell’altezza H nel foro 4
situato al centro sul retro della traversa D (figura 3).
4. Applicare i montanti laterali A e B alla traversa D usan-
do le quattro viti G (figura 3).
• Assicurarsi che la traversa D sia posizionata
correttamente come indicato da 5 nel riquadro della
figura 3. Essa deve essere perpendicolare (ad un angolo
di 90 gradi) ai due montanti laterali. Assicurarsi inoltre
che i montanti A e B siano paralleli l’uno rispetto
all’altro. Se i pezzi non sono posizionati correttamente, i
dadi incassati nella traversa D non si incastreranno
correttamente con le viti G. Come conseguenza di ciò, la
filettatura delle viti potrebbe spanarsi e i dadi potrebbero
allentarsi.
1 Montaggio del supporto
Fare riferimento alle figure 3, 4 e 5 quando si monta il
supporto secondo il seguente procedimento.
G
A
H
D
B
G
F
I
C
F
I
* *
E
I
J
I
3
L
L
E
Fondo
4
5
Montante laterale
Traversa
• Le illustrazioni in questa guida dell’utilizzatore mostrano l’AP-31.
IMPORTANTE!
• Accertarsi di montare il supporto su una superficie orizzon-
tale.
• Gli attrezzi necessari per il montaggio di questo supporto
non sono inclusi nella confezione. Per il montaggio, è ne-
cessario procurarsi un cacciavite con punta a croce (+)
grande.
Figura 1
• Controllare gli articoli in dotazione all’unità e accertarsi
che tutti i pezzi mostrati nella figura 1 (da A a L) siano
presenti.
Tutte le viti sono contenute in un sacchetto di plastica si-
tuato all’interno del cartone da imballaggio.
Figura 2
• Prima di iniziare il montaggio vero e proprio del supporto,
slacciare il fermo situato nel punto 1 (figura 2) in cui il
cavo dei pedali fuoriesce dal retro della traversa D.
Estrarre il cavo avvolto e riallacciare due fermi nei punti
1 e 2 come mostrato nell’illustrazione.
x4
x2
x1
x14
x2
x2
G
F
H
I
J
K
A B
C
D L x2
x2 E
2 1
Attenzione
• Fare particolare attenzione a non ferirsi quando si
installano le gambe e i pedali, e quando si monta la
tastiera sul supporto.
• Quando si effettua il montaggio, accertarsi che il coper-
chio scorrevole della tastiera sul corpo del piano sia com-
pletamente chiuso. Se il coperchio viene lasciato aperto
durante il montaggio, esso potrebbe chiudersi im-prov-
visamente e come conseguenza le dita potrebbero rima-
nere strette fra il corpo del piano e il coperchio.
