SMA Solar Technology AG Sunny Boy aprire e chiudere
Istruzioni per l’installazione SB3300TLHC-IIT094121 35
7.2 Chiusura del Sunny Boy
1. Collegare il conduttore di protezione (PE) con il coperchio dell'involucro.
2. Fissate poi il coperchio del Sunny Boy serrando uniformemente le 4 viti di fissaggio sul lato
inferiore della scatola. Le viti devono essere serrate con una coppia di ca. 4 Nm, per garantire
la tenuta della scatola.
3. Collegare il generatore FV. Fate attenzione ad un corretto allineamento delle stringhe.
4. Verificare lo stato di usura dell'Electronic Solar
Switch, come descritto nel capitolo 8.2 ”Verificare
dello stato di usura dell'Electronic Solar Switch.”
(Pagina 36).

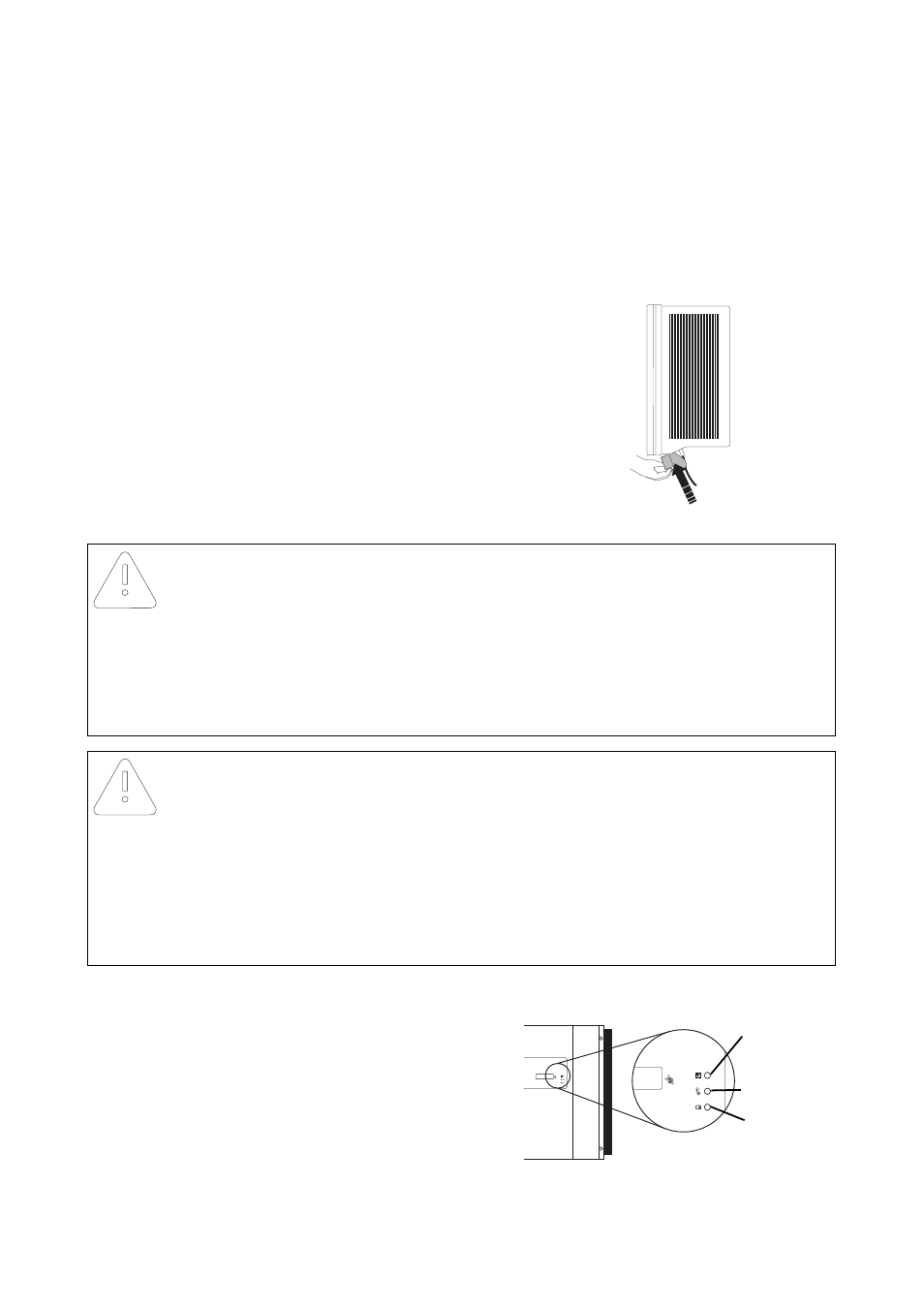

5. Reinserire il manico dell'Electronic Solar Switch
nella presa nella parte inferiore del Sunny Boy.
6. Attivare l'interruttore di protezione di linea.
7. Controllare che l'indicazione del LED del Sunny
Boy segnali un corretto funzionamento.
AVVISO!
Danneggiamento dell'Electronic Solar Switch per manipolazione dell'innesto
della spina nel manico!
L'innesto della spina all'interno del manico deve essere mobile, al fine di garantire un
contatto perfetto. Se si serra la vite, i diritti di garanzia si estinguono e sussiste pericolo di
incendio.
• Non serrare la vite dell'innesto della spina nel manico dell'Electronic Solar Switch.
AVVISO!
Danneggiamento dell'Electronic Solar Switch per inserimento non corretto!
L'Electronic Solar Switch rischia di subire danneggiamenti a causa di alta tensione, se non
è inserito correttamente.
• Montare saldamente il manico sulla bussola dell'Electronic Solar Switch, finché non
scatta in posizione.
• Verificare che il manico sia ben fissato in sede.
Funzionamento
(verde)
Dispersione
verso terra
(rosso)
Anomalia
(giallo)
