5.5.2 Funzioni dei jumper
Per una descrizione dettagliata delle funzioni del jumper consultare la documentazione
dell'apparecchio di comunicazione.

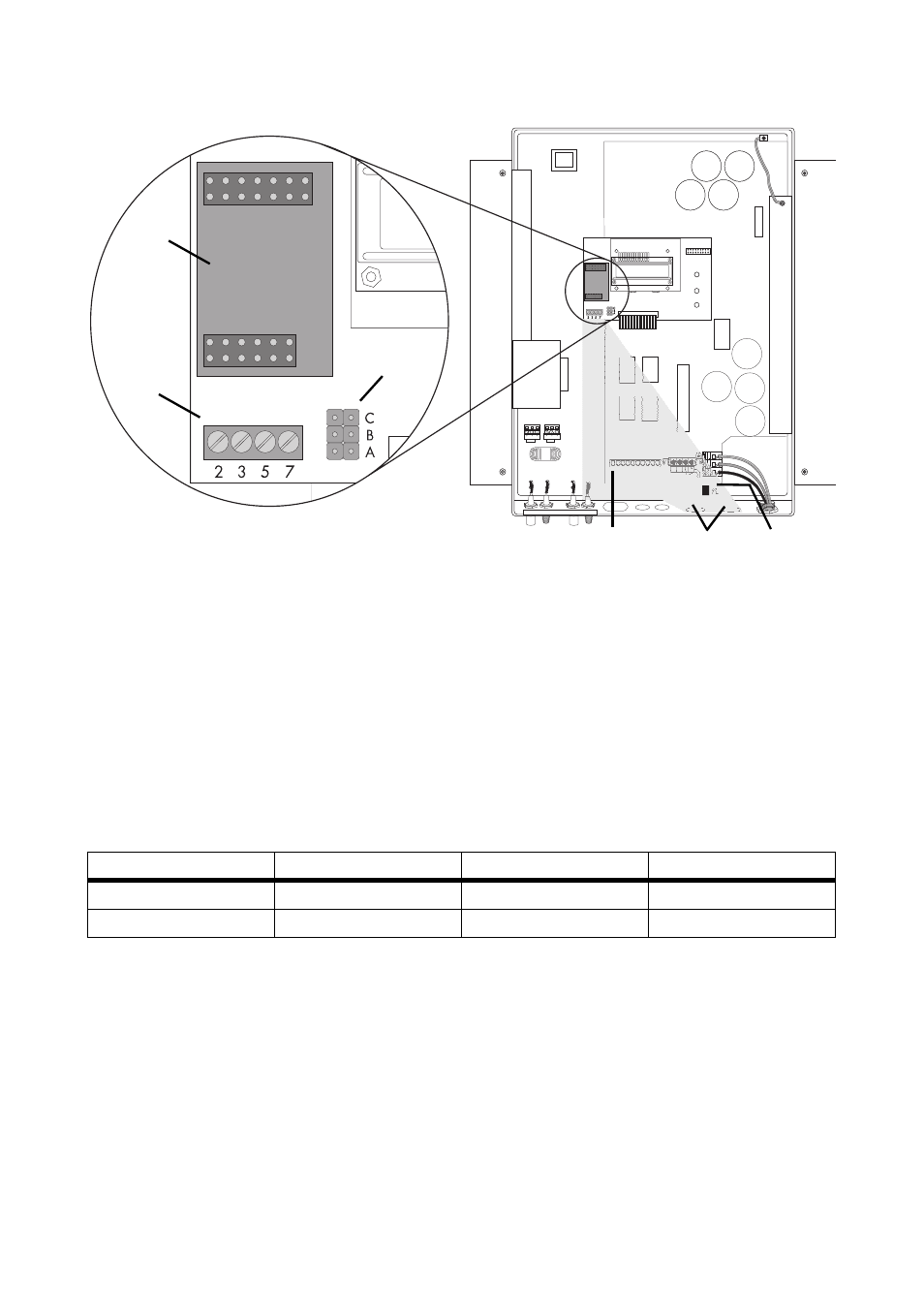

A
Aperture sul fondo dell'involucro del Sunny Boy
B
Percorso cavo (superficie grigia)
C
Collegamento PE
D
Morsetti a vite per il collegamento della linea di comunicazione
E
Ingresso jumper
F
Ingresso interfacce
Jumper A
Jumper B
Jumper C
RS485
Terminazione
Polarizzazione 1
Polarizzazione 2
Radio Piggy-Back
-
-
-
F
D
E
C
A
B
