SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB3300TLHC-IIT094121 23
5.4 Impostazione della lingua del display

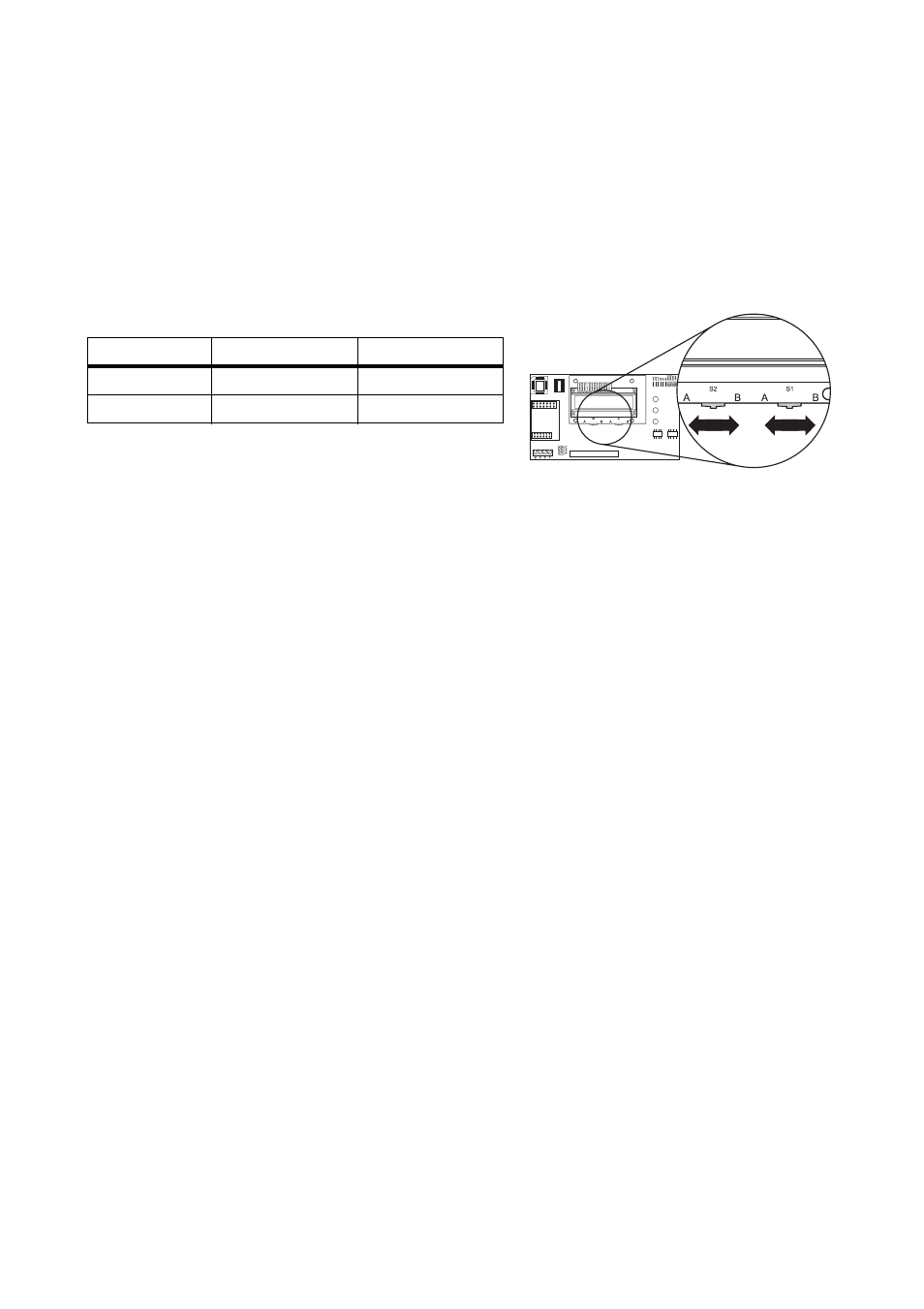

La lingua del display viene impostata mediante gli interruttori sul lato inferiore della scheda del
display all'interno dell'inverter.
È possibile modificare l'impostazione della lingua del display nel seguente modo:
1. Aprire il Sunny Boy, come descritto nel capitolo 7.1 ”Apertura del Sunny Boy” (Pagina 34).
2. Impostare la combinazione dell'interruttore della lingua desiderata. Vedere tabella.
3. Chiudere il Sunny Boy come descritto nel capitolo
7.2 ”Chiusura del Sunny Boy” (Pagina 35).
5.5 L'interfaccia di comunicazione
L'interfaccia di comunicazione è destinata alla comunicazione con gli apparecchi di comunicazione
SMA (ad es. Sunny Boy Control, Sunny WebBox) o un PC con il relativo software (ad es. Sunny Data
Control). A seconda dell'interfaccia di comunicazione scelta si possono collegare fino a
2500 inverter. Per dettagli a tal riguardo consultare la documentazione dell'apparecchio di
comunicazione, del software o il sito Internet www.SMA-Italia.com.
Per il montaggio delle interfacce di comunicazione vi sono le seguenti possibilità.
• Controllare l'installazione della scheda radio Piggy-Back, RS 485. Vedi capitolo
5.5.1 ”Collegamento RS485, Radio Piggy-Back” (Pagina 24).
Lo schema di cablaggio completo delle singole interfacce di comunicazione è disponibile nella
documentazione dell'apparecchio di comunicazione. Lo schema di cablaggio contiene:
• informazioni relative al tipo di cavo
• informazioni relative ai collegamenti dell'inverter da usare
• indicazioni se devono essere utilizzati dei jumper e quali
• indicazioni se il conduttore di protezione deve essere collegato alla schermatura del cavo
Le pagine successive contengono informazioni su:
• le aperture sul fondo dell'involucro per l'interfaccia di comunicazione
• il passaggio del cavo permesso nel Sunny Boy
• la posizione del collegamento PE
• la posizione dei morsetti a vite per il collegamento del cablaggio della comunicazione
• la posizione degli ingressi dei jumper
• la posizione dell'ingresso per l'interfaccia
• la posizione dell'ingresso interfacce per l'alimentatore di potenza Powerline e il modem per rete
elettrica
Lingua Interruttore S2 Interruttore S1
Italiano B A
Inglese A A
