5.1.2 Vista dall'interno

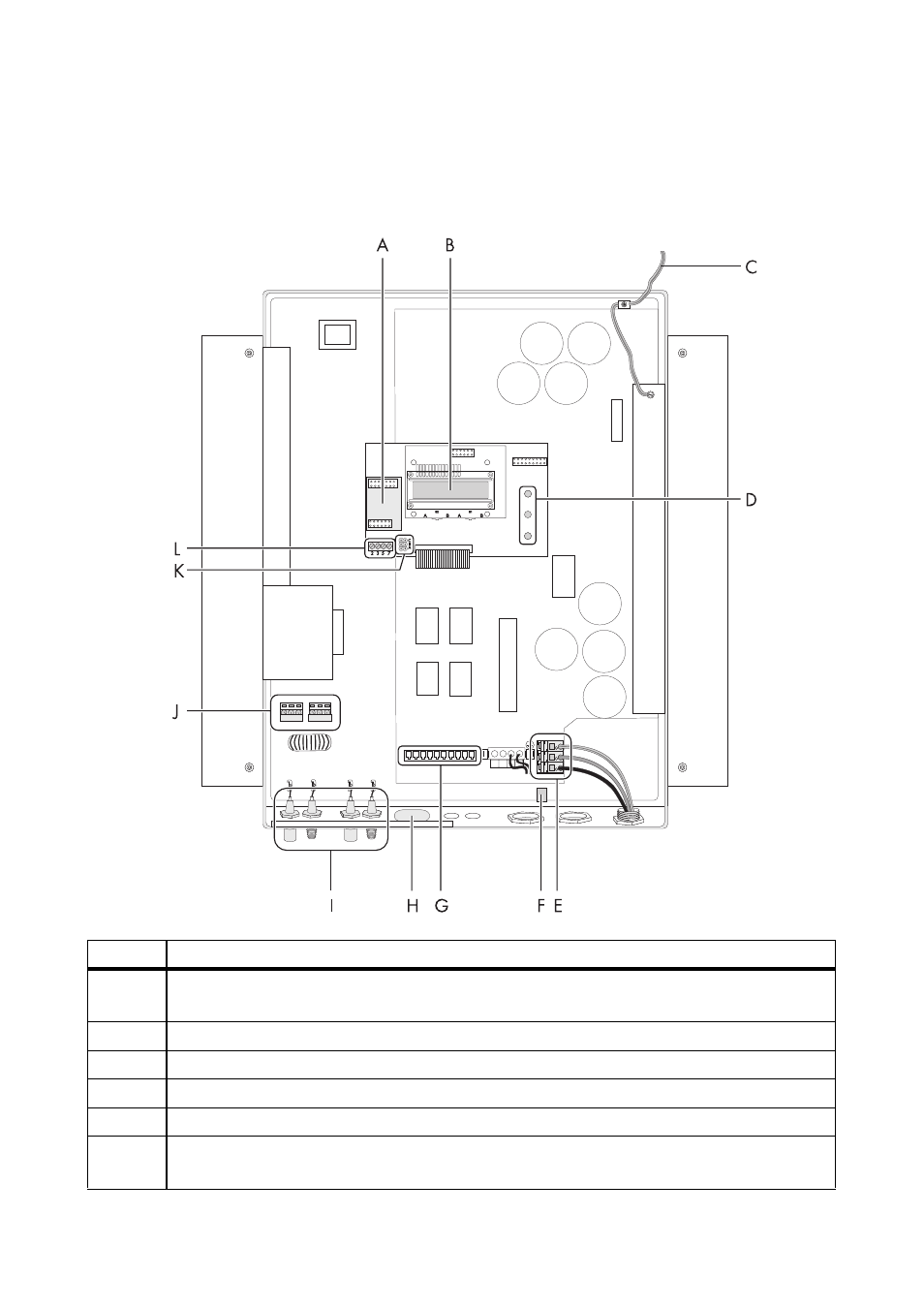

Nella seguente panoramica vengono illustrati schematicamente i vari componenti e i punti di
collegamento del Sunny Boy aperto:
Oggetto Descrizione
A
Ingresso per la comunicazione (RS485, radio), capitolo 5.5 ”L'interfaccia di
comunicazione” (Pagina 23)
B
Sunny Display
C
Cavo di collegamento PE per coperchio
D
LED di segnalazione della condizione di funzionamento
E
Morsetti (CA), capitolo 5.2.1 ”Collegamento dell'uscita CA” (Pagina 18)
F
Spina piatta per la messa a terra della schermatura del cavo nel caso di comunicazione
RS485
