SMA Technologie AG Interfaccia di comunicazione
Istruzioni per l'installazione SBTLHCMS-IIT080413 Pagina 61
9. Inserire i jumper (E) se previsto nello schema di collegamento dell'apparecchio di
comunicazione. Lo schema sulla destra presenta una panoramica della funzione
dei jumper.
10. Inserire l'interfaccia di comunicazione sulla scheda (F).
11. Chiudere il Sunny Boy come descritto nel capitolo 7.2.
13.1.1 Funzioni dei jumper
Per una descrizione dettagliata delle funzioni dei jumper consultare la documentazione
dell'apparecchio di comunicazione.

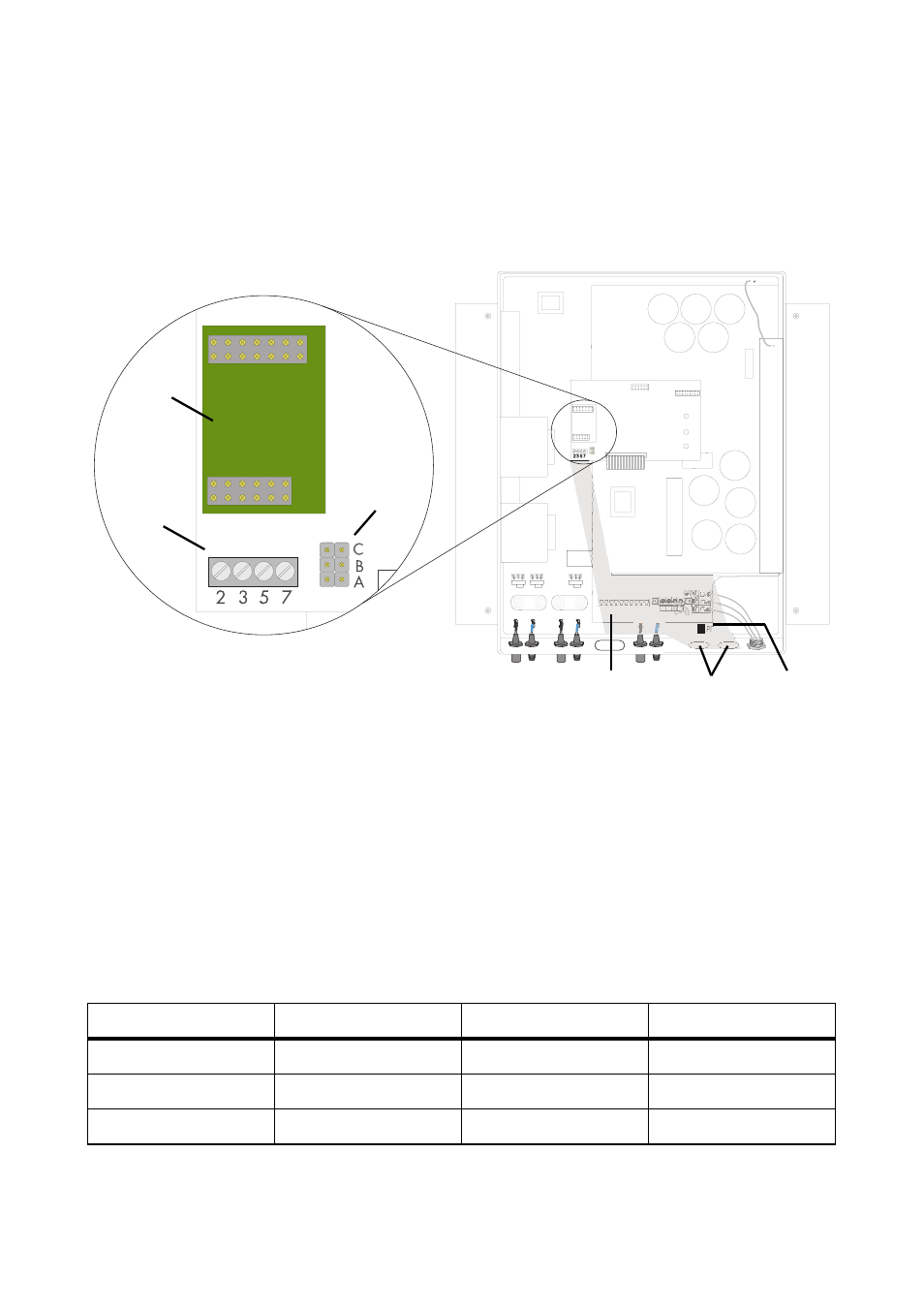

A Aperture sul fondo dell'involucro del Sunny Boy
B Passaggio cavo (superficie grigia)
C Collegamento PE
D Morsetti a vite per il collegamento dei cavi di comunicazione
E Ingresso jumper
F Interfaccia ingresso
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminazione Polarizzazione 1 Polarizzazione 2
Radio Piggy-Back - - -
F
D
E
C B A
