SMA Technologie AG Dimensionamento di un interruttore di protezione di linea
Istruzioni per l'installazione SBTLHCMS-IIT080413 Pagina 53
11 Dimensionamento di un interruttore di
protezione di linea
Dati tecnici necessari degli inverter utilizzati:
• Protezione max. consentita dell'inverter = 25 A
La scelta della linea, il tipo di posa e le temperature ambiente nonché altre condizioni
di base limitano la protezione massima della linea.
•
In questo esempio, si è ipotizzato che la linea scelta (6 mm²) per la posa possa
portare una corrente nominale di 32,2 A.
Scelta degli interruttori di protezione di linea:
• La corrente nominale massima possibile della linea utilizzata e la protezione
massima possibile dell'inverter limitano ora la corrente nominale massima degli
interruttori di protezione di linea.
• Nel presente esempio sono possibili 25 A.
Tuttavia, si deve poi controllare ancora l'utilizzabilità termica degli interruttori di
protezione di linea.
Esempio per il dimensionamento termico di un interruttore di protezione di linea
su un impianto fotovoltaico di autoproduzione con funzionamento parallelo alla
rete.

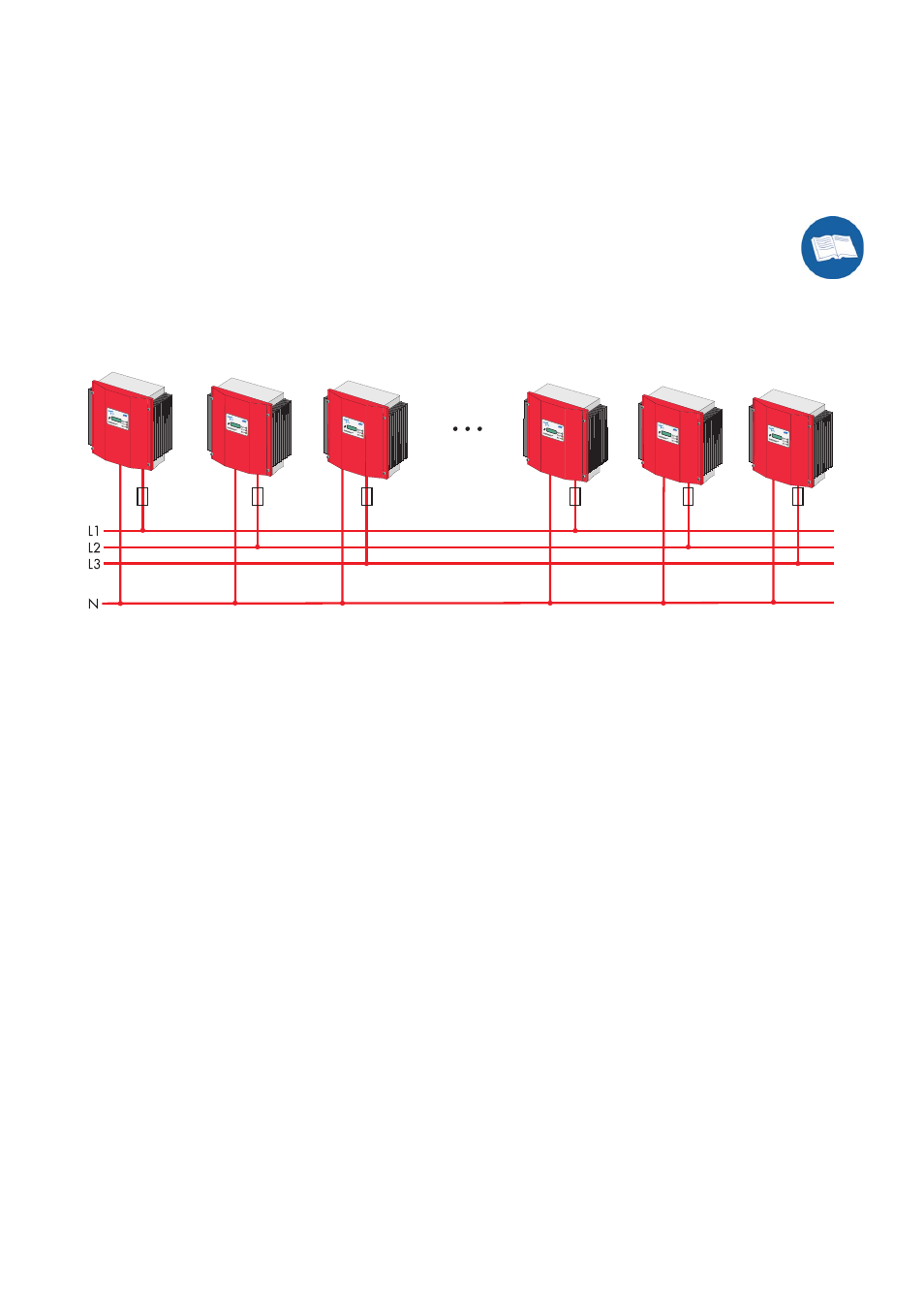

Si consideri un impianto FV con 9 inverter Sunny Boy SB 4200TL HC-IT Multi-
String o SB 5000TL HC-IT Multi-String, con tre inverter per ogni fase.
• corrente d'uscita massima = 19 A (Sunny Boy SB 4200TL HC-IT Multi-String)
22 A (Sunny Boy SB 4200TL HC-IT Multi-String)
