6.2.1 Collegamento dell'uscita CA
Per realizzare il collegamento del cavo CA procedere nel modo seguente:
1. Il campo di validitá prescritto dalla norma DK 5940 é compreso nel range 188 V
- 262 V.

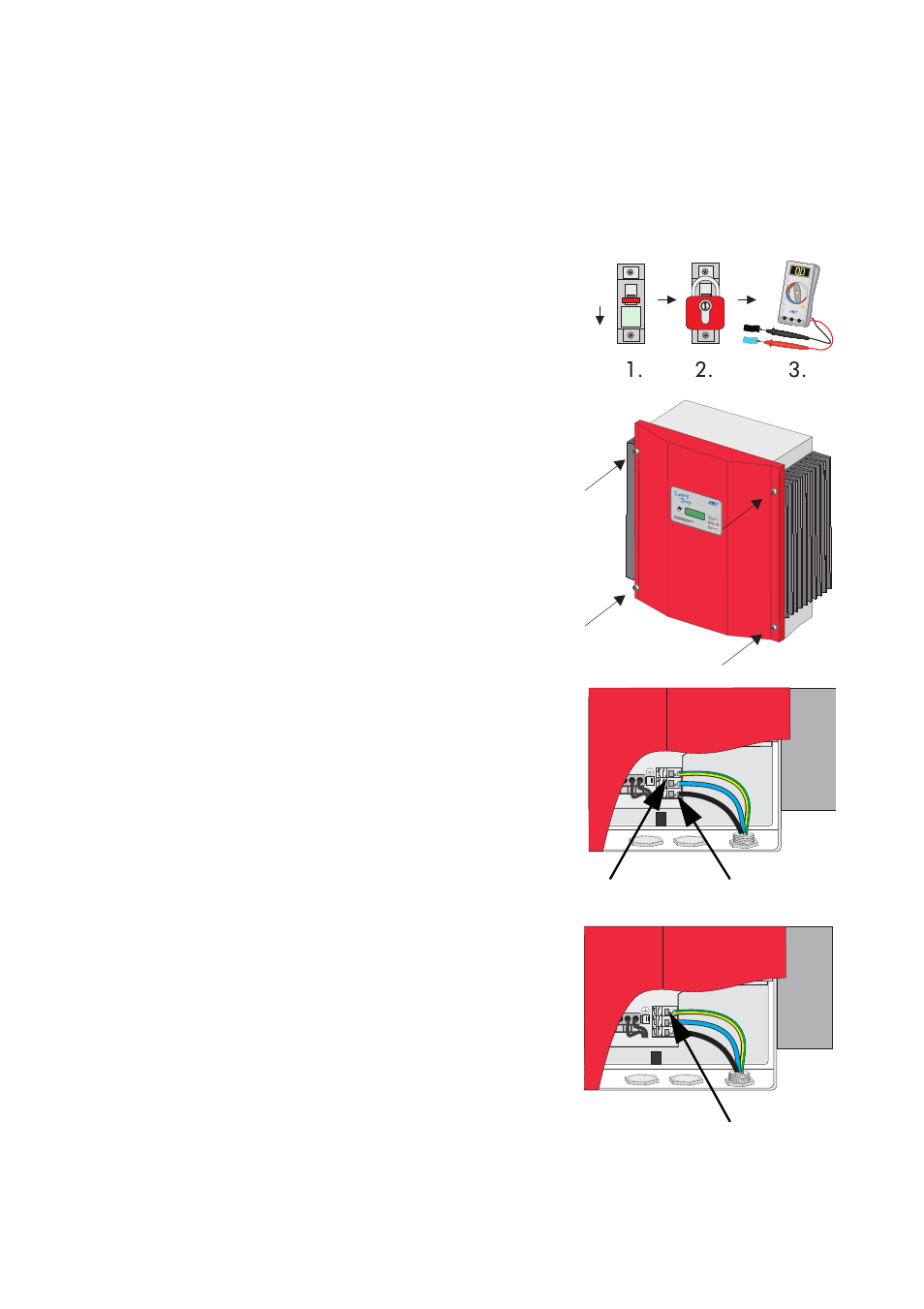

2. Staccare il collegamento alla rete (spegnere
l'interruttore di protezione di linea), assicurarlo
contro la riaccensione e accertarsi dell'assenza
di tensione.
3. Svitare le viti del coperchio e rimuovere
delicatamente il coperchio del Sunny Boy.
Staccare il conduttore di protezione (PE) dal
coperchio della scatola.
4. Per il collegamento del cavo di rete procedere
come indicato nel grafico, utilizzando il
passacavo fornito in dotazione.
Attenzione a non invertire "L" e "N".
5. Collegare il conduttore di protezione (PE) della
linea elettrica con il morsetto superiore provvisto
dell'indicazione della messa a terra.
Off!
N L
PE
