SMA Technologie AG Panoramica
Istruzioni per l'installazione SBTLHCMS-IIT080413 Pagina 11
4 Panoramica
4.1 Descrizione dell'apparecchio

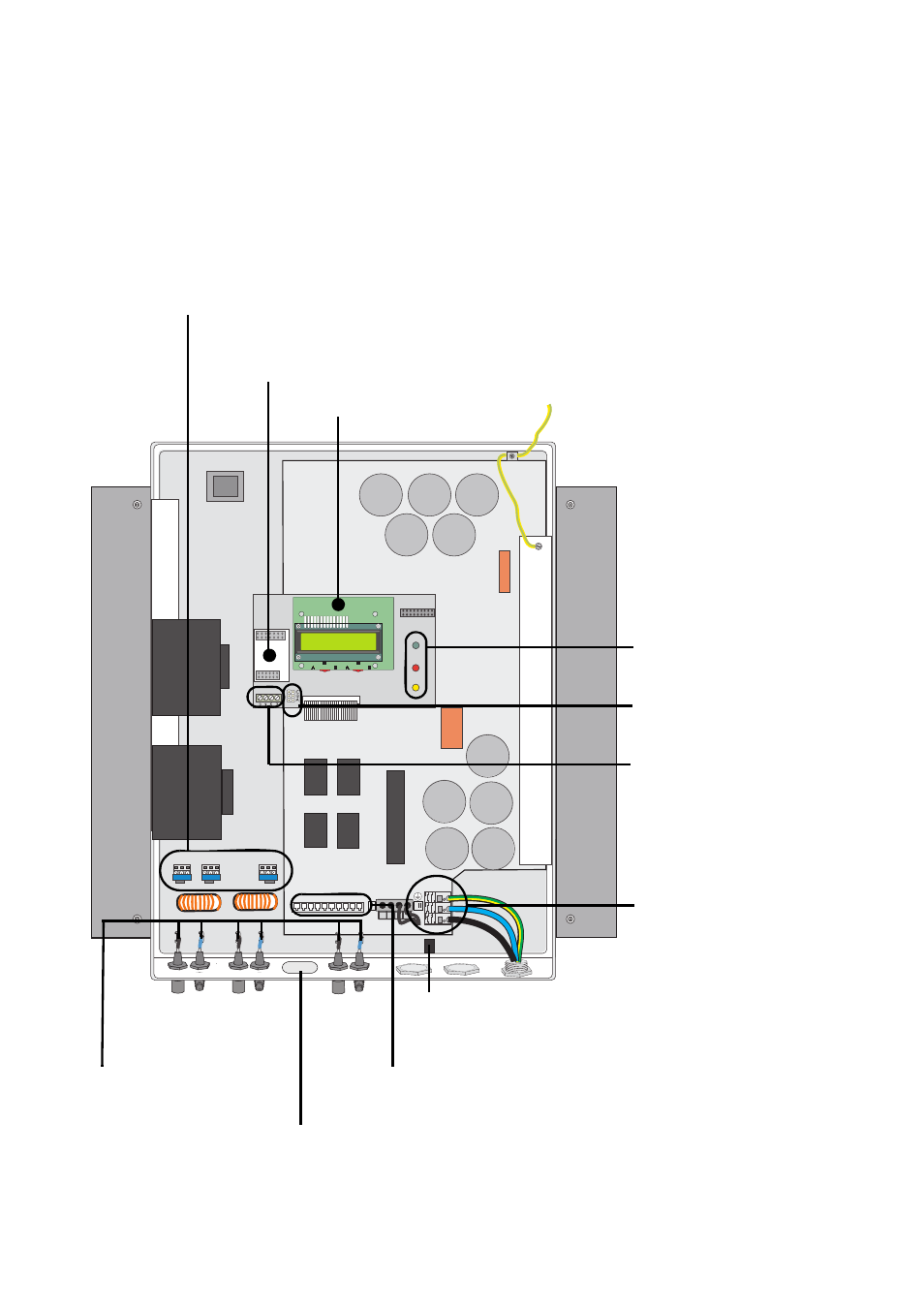

Nella seguente panoramica vengono illustrati schematicamente i vari componenti e i
punti di collegamento del Sunny Boy aperto:
Varistori, capitolo 10
Ingresso per la comunicazione (RS232,
RS485, NLM Piggy-Back, radio), capitolo 13
Sunny Display
LED di
segnalazione della
condizione di
funzionamento
Connettore jumper
per la
comunicazione
Ingresso per la
comunicazione
Ingresso per l'alimentatore di potenza PLC
(necessario per la comunicazione tramite linea
elettrica)
Ingresso FV (CC),
capitolo 6.2.2
Ingresso per il sezionatore CC Electronic Solar Switch
Spina piatta per la messa a terra della
schermatura del cavo nel caso di comunicazione
RS232 e RS485
Morsetti (CA),
capitolo 6.2.1
