SMA Technologie AG Sostituzione dei varistori
Istruzioni per l'installazione SBTLHCMS-IIT080413 Pagina 51
8. Verificare per tutti i varistori, servendosi di un tester di continuità, se tra i connettori
2 e 3 sia presente un collegamento elettricamente conduttivo. In caso contrario, il
relativo varistore non è efficace. La posizione dei varistori nel Sunny Boy è visibile
nella figura del capitolo 4.1 "Descrizione dell'apparecchio" (Pagina 11).

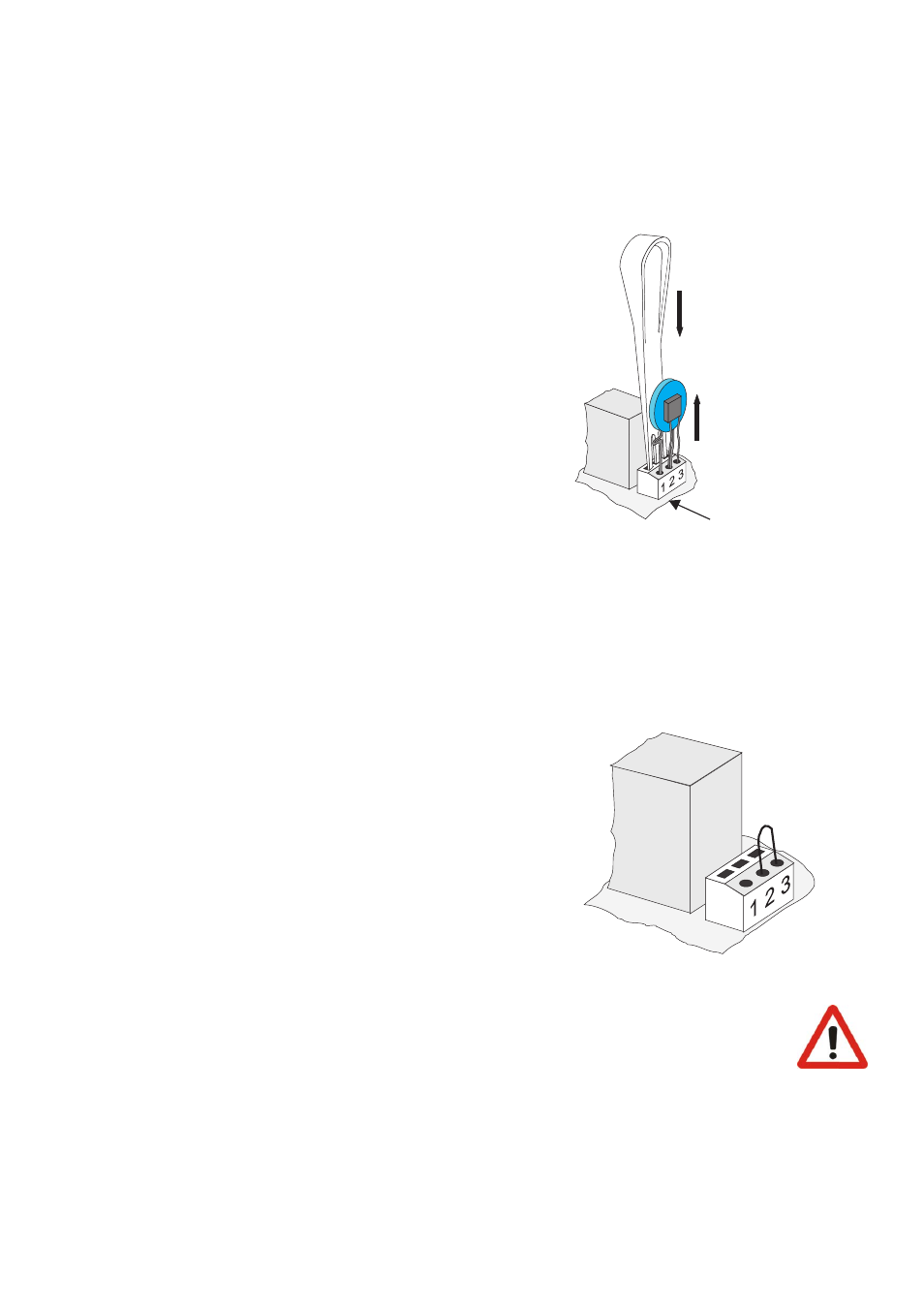

9. Sostituire il varistore guasto con un varistore
nuovo come descritto nel disegno a fianco. Fare
attenzione al corretto allineamento del varistore!
Qualora con i varistori di ricambio non sia stato
fornito alcun utensile apposito per operare sui
morsetti, contattare la SMA. Sui singoli contatti
dei morsetti è comunque possibile agire anche
servendosi di un cacciavite adeguato. Dato che
generalmente la rottura di un varistore può
essere dovuta a fattori che colpiscono in modo
simile tutti i varistori (temperatura, vecchiaia,
sovratensione indotta), si raccomanda
vivamente di non sostituire soltanto il varistore
guasto, ma tutti e tre i varistori. I varistori
vengono costruiti specificamente per essere
utilizzati nei Sunny Boy SB 4200TL HC-IT Multi-
String e SB 5000TL HC-IT Multi-String e non
sono disponibili sul mercato. Essi devono essere
acquistati presso la
SMA Technologie AG
(codice d'ordine SMA: "MSWR-TV6").
10. Se sul posto non sono disponibili varistori di
ricambio, il Sunny Boy può funzionare
temporaneamente anche in loro assenza. A tal
fine rimuovere i varistori guasti e inserire sui
morsetti al loro posto un ponticello a filo tra i
connettori 2 e 3.
Avviso!
L'ingresso in tal modo modificato non è più protetto contro le
sovratensioni! Provvedere urgentemente a inserire i varistori. Negli
impianti ad alto rischio di sovratensioni, il Sunny Boy non deve funzionare
senza varistori!
Introduzione
dell'utensile per
lo sbloccaggio
del morsetto
Estrarre il
varistore
Nel rimontaggio, il polo con
il piccolo occhiello deve
essere montato nel morsetto
1.
