Collegamento elettrico SMA Solar Technology AG
36 SB25-30TLST-21-IA-it-13 Istruzioni per l’installazione
6.4 Collegamento del generatore FV (CC)
6.4.1 Condizioni per il collegamento CC
• Requisiti dei moduli FV delle stringhe collegate:
– Stesso tipo
– Stesso numero di moduli fotovoltaici collegati in serie
– Identico orientamento
– Inclinazione identica
• I cavi di collegamento dei moduli FV devono essere dotati di connettori a spina. I connettori a
spina CC richiesti per il collegamento CC sono compresi nella fornitura.
• È necessario non superare i seguenti valori limite all’ingresso CC dell’inverter:
• Nella giornata statisticamente più fredda, la tensione a vuoto del generatore fotovoltaico non
deve mai superare la massima tensione d’ingresso dell’inverter.
6.4.2 Preparazione dei connettori a spina CC
Per il collegamento all’inverter è necessario che tutti i cavi di collegamento ai moduli FV siano dotati
dei connettori a spina CC forniti in dotazione.

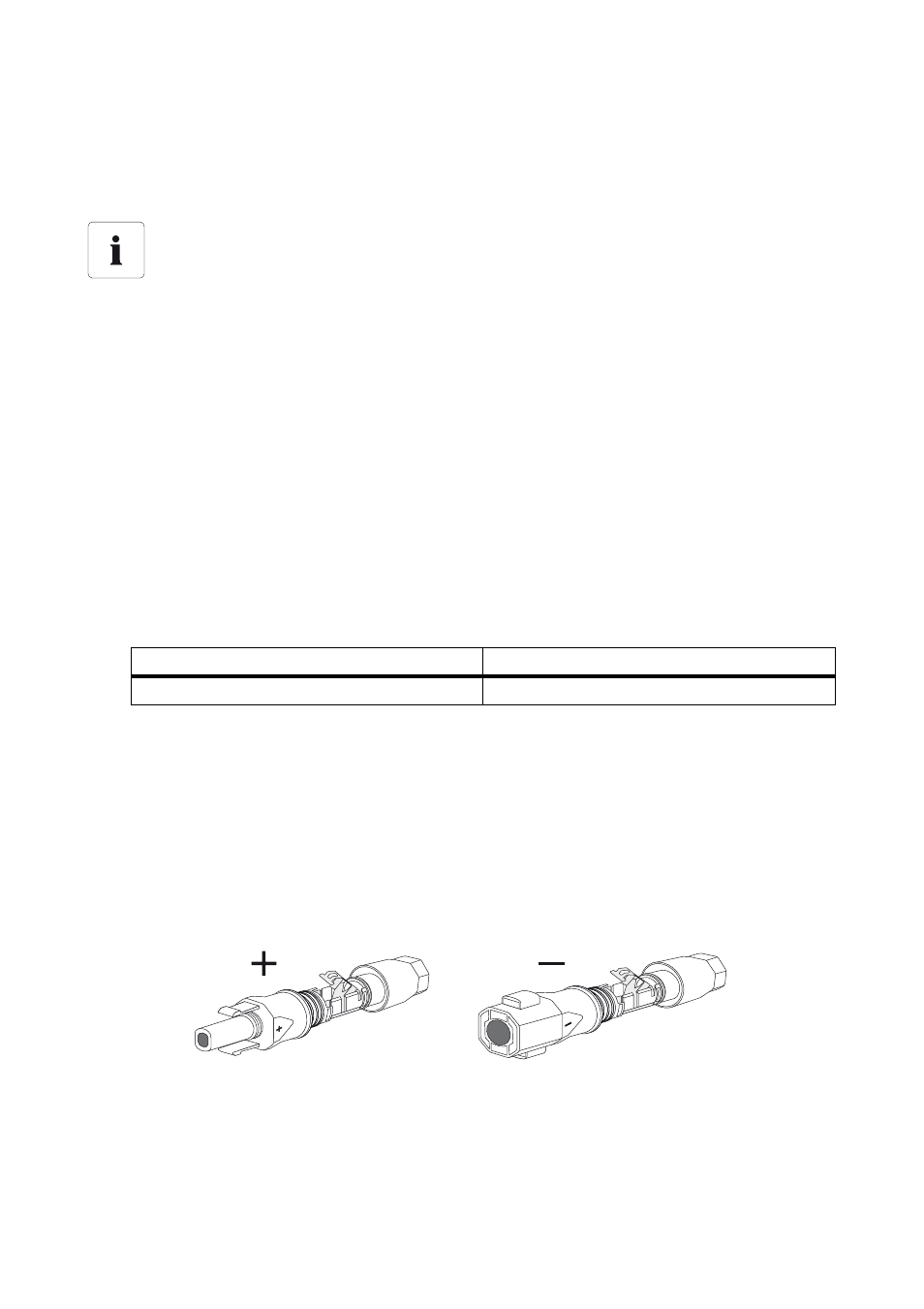

Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. Ogni connettore a spina CC è contrassegnato con un segno “+” e “ − ”.
Uso di adattatori Y
Gli adattatori Y non devono essere visibili o liberamente accessibili nelle adiacenze
dell’inverter.
• Il circuito elettrico CC non deve essere interrotto tramite spine adattatrici.
• Osservare la procedura di disinserimento dell’inverter (v. cap. 8.2 ”Scollegamento
dell’inverter” (pag. 56)).
Tensione d’ingresso massima Corrente d’ingresso massima
750 V (DC) 15,0 A (DC)
