SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB25-30TLST-21-IA-it-13 35
13. Chiudere nuovamente tutti i morsetti del morsetto CA prima che scattino in posizione.
14. Assicurarsi che le estremità dei cavi siano ben fisse in sede.
15. Abbassare il display e serrare a mano la vite fino in fondo.
16. Avvitare manualmente il dado a risvolto sul pressacavo. Verificare che il cavo sia ben in sede.
17. Applicare l’adesivo “Pericolo di ustione dovuto ad arco voltaico” in modo visibile sul dispositivo
di disinserzione lato CA.
6.3.3 Ulteriore messa a terra dell’involucro
Se le norme del Paese d’installazione lo richiedono, è possibile utilizzare il morsetto della messa a
terra sull’involucro per collegare un secondo conduttore di protezione o come compensazione del
potenziale.

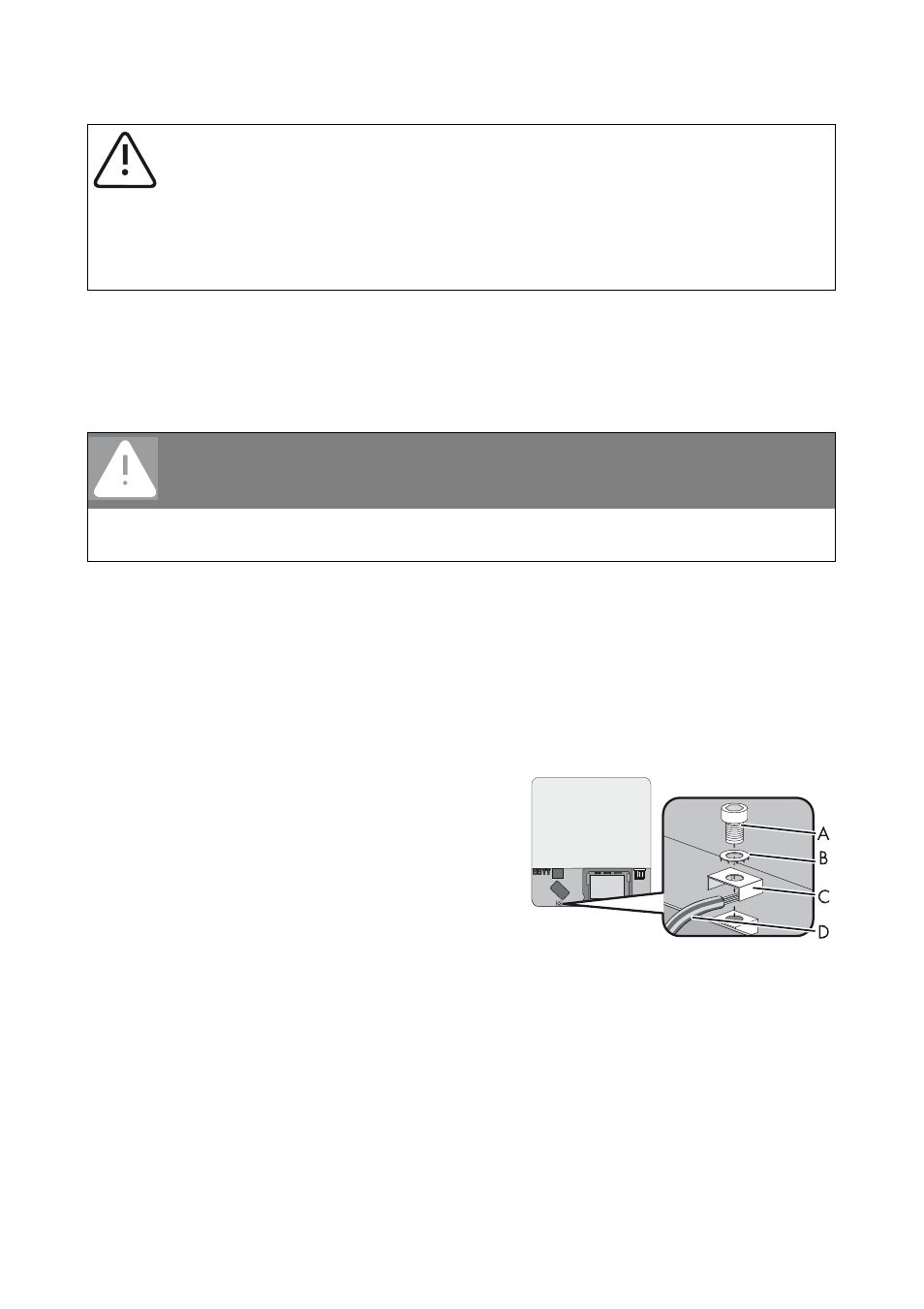

1. Svitare la vite (A) per metà. A tale scopo utilizzare
una chiave a brugola da 4.
2. Infilare il cavo di messa a terra spelato (D) sotto il
morsetto (C) (sezione massima 10 mm²).
3. Avvitare saldamente il morsetto (C):
– Inserire la rondella di sicurezza sulla vite. Il lato
scanalato della rondella di sicurezza deve
puntare verso la testa della vite.
– Serrare la vite (coppia: 6 Nm). A tale scopo utilizzare una chiave a brugola da 4.
☑ I denti della rondella di sicurezza si innestano nel morsetto. Il cavo di messa a terra è
collegato in modo conduttivo all’involucro.
ATTENZIONE
Rischio di schiacciamento per chiusura a scatto dei morsetti!
I morsetti si chiudono di scatto molto rapidamente e con forza.
• Premere i morsetti solo con il pollice, non afferrare l’intero morsetto.
• Non mettere le dita sotto il morsetto.
PERICOLO
Pericolo di morte per alta tensione nell’inverter!
• Inserire l’interruttore automatico solo quando il generatore fotovoltaico è collegato
e l’inverter è chiuso.
