Collegamento elettrico SMA Solar Technology AG
30 SB25-30TLST-21-IA-it-13 Istruzioni per l’installazione
Disposizione dei cavi
Calcolare il dimensionamento della sezione del conduttore con l’ausilio di “Sunny Design” dalla
versione 2.0 (v. il programma di dimensionamento “Sunny Design” sul sito www.SMA-Italia.com).
Requisiti dei cavi
Collegamento di un secondo conduttore di protezione
L’inverter è dotato di un dispositivo di monitoraggio del conduttore di protezione. Il dispositivo di
monitoraggio del conduttore di protezione è in grado di rilevare quando il conduttore di protezione
non è collegato e di separare in questo caso l’inverter dalla rete pubblica. A seconda del luogo di
installazione e del sistema di distribuzione può essere utile disattivare il monitoraggio del conduttore
di protezione. Ciò avviene per es. per sistemi IT quando non è presente un conduttore neutro e si
desidera installare l’inverter fra due fasi. Per qualsiasi domanda, contattare il gestore di rete o
SMA Solar Technology AG.
• A seconda del sistema di distribuzione, disattivare il monitoraggio del conduttore di protezione
(v. cap. 7.4).
• Al fine di garantire la sicurezza ai sensi dello standard IEC 62109 quando il monitoraggio del
conduttore di protezione è disattivato, collegare un conduttore di protezione alla morsettiera
del cavo CA (sezione: minimo 10 mm², cavo di rame).
oppure
• Collegare un secondo conduttore di protezione con la stessa sezione del conduttore di
protezione originario (v. cap. 6.3.3 ”Ulteriore messa a terra dell’involucro” (pag. 35)).
In questo modo si evita la corrente di contatto in caso di guasto del primo conduttore di
protezione.

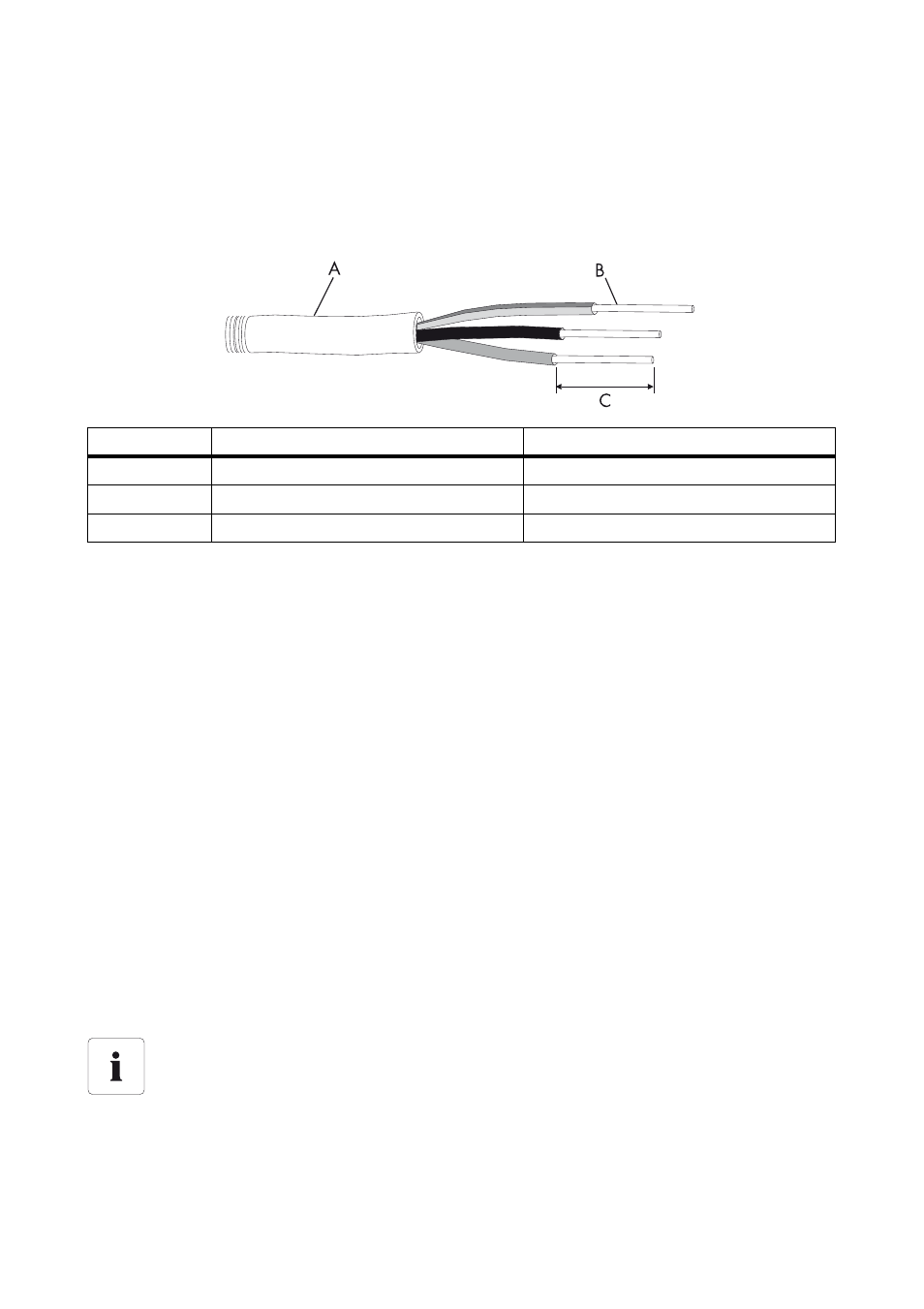

Oggetto Descrizione Valore
A Diametro esterno 12 mm ... 21 mm
B Sezione conduttore Max 10 mm²
C Lunghezza di spelatura Circa 12 mm
Collegamento di un secondo conduttore di protezione
In alcuni Paesi è richiesto per principio un secondo conduttore di protezione. Rispettare
sempre le normative in vigore sul posto.
