6 Collegamento elettrico
6.1 Sicurezza
6.2 Panoramica del pannello dei collegamenti

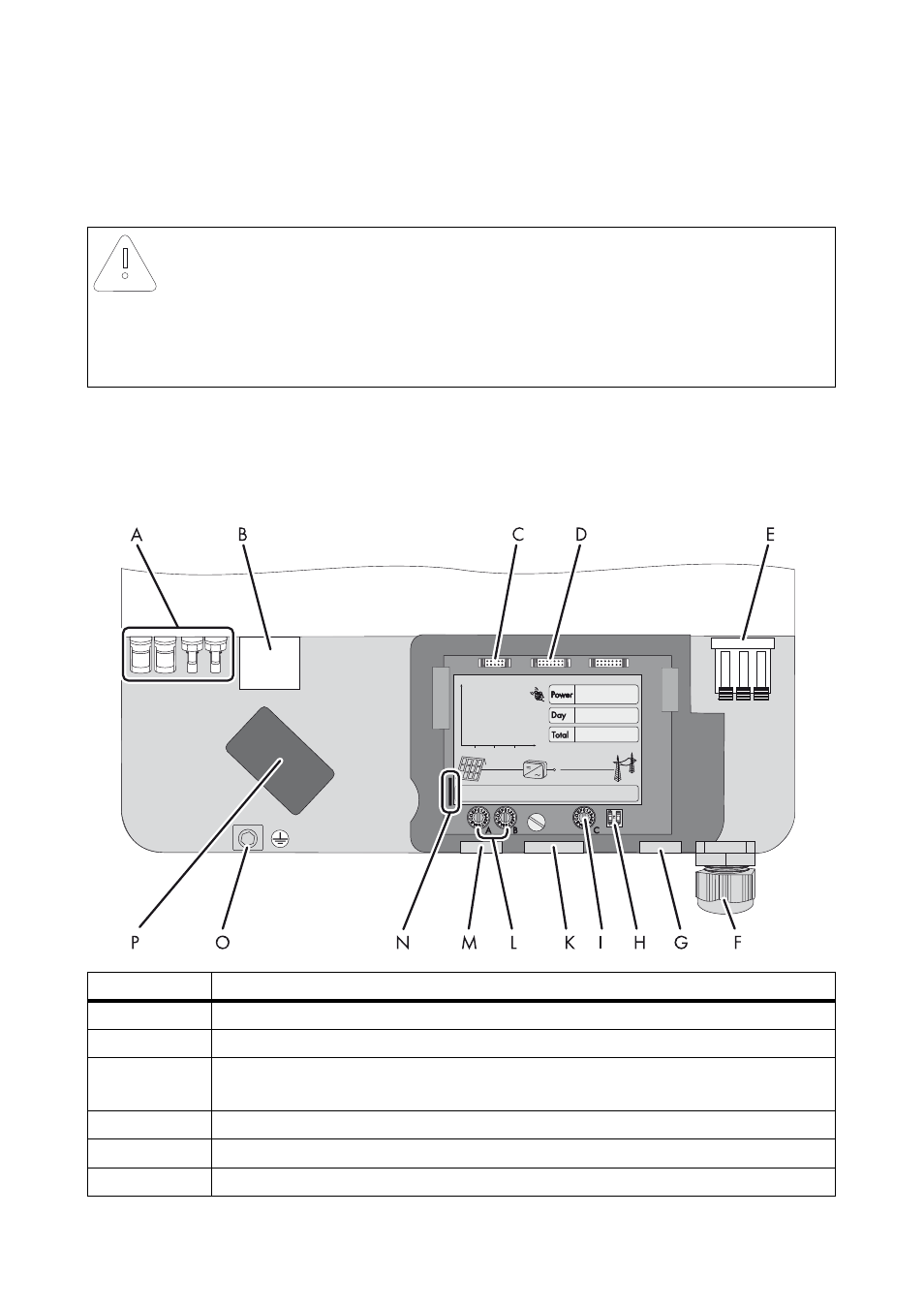

La figura seguente mostra il campo di collegamento dell’inverter con il coperchio inferiore
dell’involucro aperto.
AVVISO
Danneggiamento dell’inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell’inverter.
• Scaricare la propria carica elettrostatica prima di toccare i componenti.
Posizione Descrizione
A Connettore a spina CC per il collegamento delle stringhe
B Connettore femmina per il collegamento di ESS*
C Connettore a spina per il collegamento del relè multifunzione opzionale o del
kit ventola aggiuntiva
D Connettori a spina per la comunicazione opzionale via RS485
E Morsetto di collegamento cavo CA
F Passacavo (12 mm ... 21 mm) per l’inserimento del cavo CA
