SMA Solar Technology AG Montaggio
Istruzioni per l’installazione SB25-30TLST-21-IA-it-13 25
5.3 Montaggio dell’inverter
Altro materiale di montaggio necessario (non contenuto nella fornitura):
– 3 viti (diametro minimo 6 mm)
– 3 tasselli
– 3 rondelle (diametro esterno: minimo 18 mm)

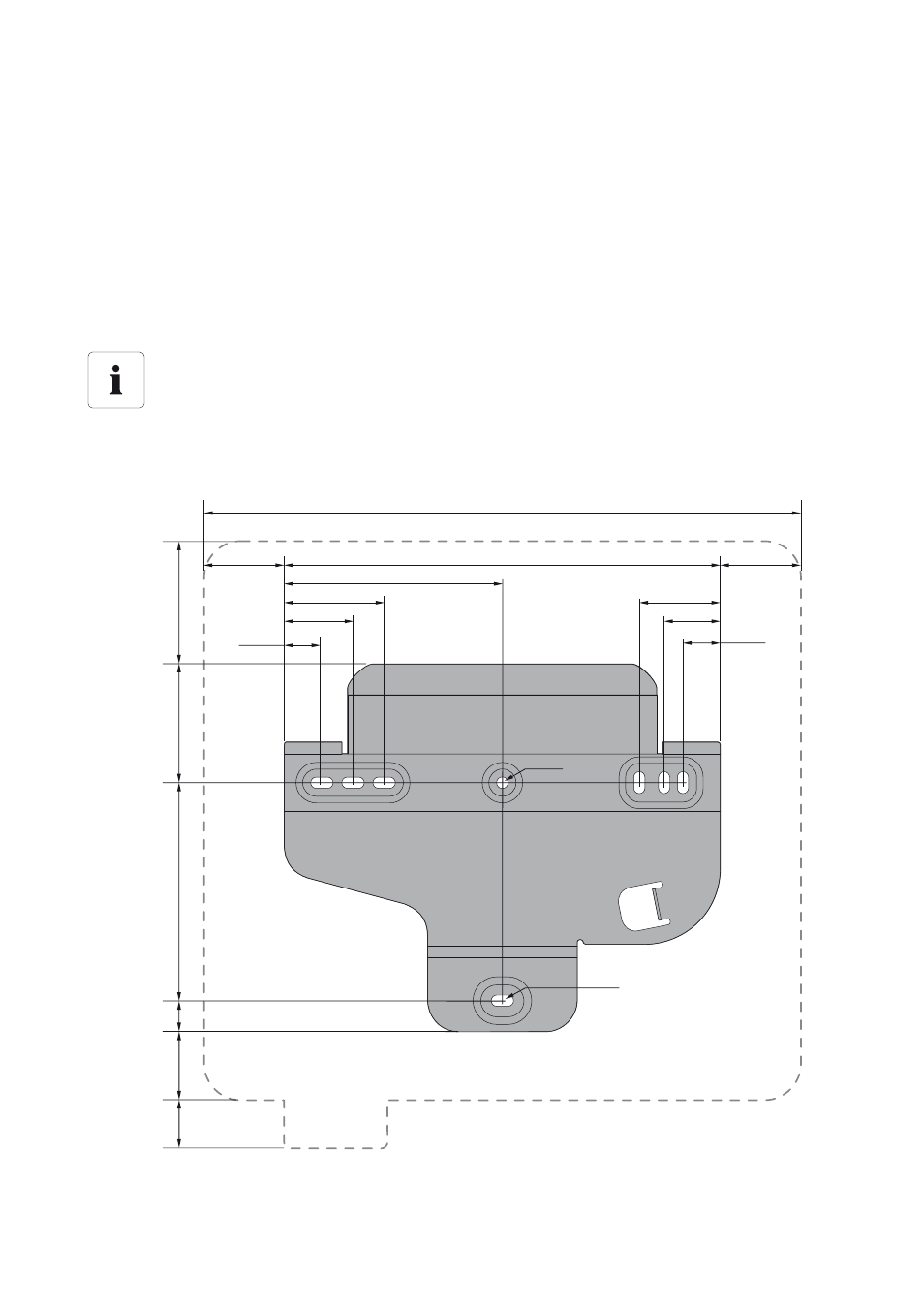

1. Utilizzare il supporto da parete come dima per tracciare le posizioni dei fori.
Numero di fori necessari
• Per il montaggio a parete utilizzare almeno 2 dei fori orizzontali e quello inferiore
centrale.
• Per il montaggio su un pilastro utilizzare i 2 fori centrali.
490 mm
335 mm
175 mm
80 mm
55 mm
33 mm
175 mm
65 mm
45 mm
30 mm
9 mm
9 mm x 18 mm
70 mm 70 mm
31 mm
25 mm
57mm
98 mm
133 mm
