SMA Solar Technology AG Manutenzione e cura
Istruzioni per l’uso SMatrix-BIT095014 69

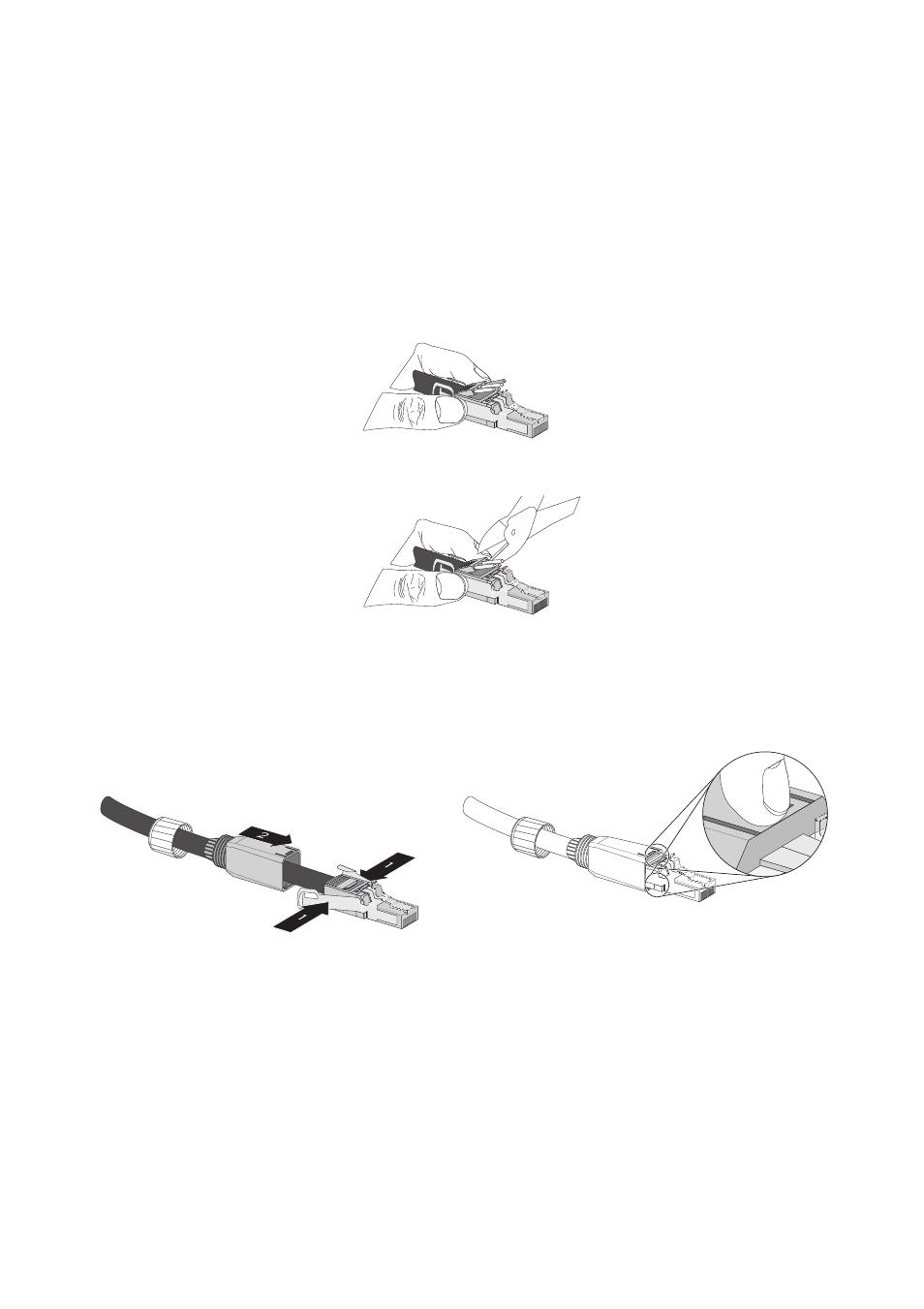

14. Disfare gli attorcigliamenti dei fili.
15. Aprire le alette del connettore.
16. Allargare leggermente le linguette di schermatura del connettore.
17. Disporre i fili in base alle marcature colorate sul connettore.
18. Introdurre i fili colorati nelle aperture di colore corrispondente delle alette.
19. Comprimere le linguette di schermatura del cavo e tenerle ferme. In questo modo i fili non
fuoriescono più dalle aperture.
20. Tagliare i fili con una pinza a cesoia.
21. Premere sulle alette da entrambi i lati affinché si crei il contatto con i fili. Se necessario, premere
sulle alette con una pinza.
22. Far scorrere l'involucro del connettore sul connettore, come mostra la figura, e premere sulle
alette.
23. Girare il dado di pressione sull'involucro del connettore.
☑ Il connettore RJ45 è stato applicato sul cavo patch nuovo.
24. Collegare il connettore RJ45 alla presa RJ45 della scatola di connessione.
