SMA Solar Technology AG Comando
Istruzioni per l’uso SMatrix-BIT095014 45
7.8 Impostazione di altri campi di visualizzazione
Un campo di visualizzazione è un campo del Sunny Matrix in cui si possono visualizzare testi o valori.
Questi campi sono moduli del Sunny Matrix. Con i moduli è possibile impostare diversi campi di
visualizzazione.
Campi di visualizzazione predefiniti alla consegna
Al momento della consegna del Sunny Matrix sono già predefiniti dei campi di visualizzazione. In

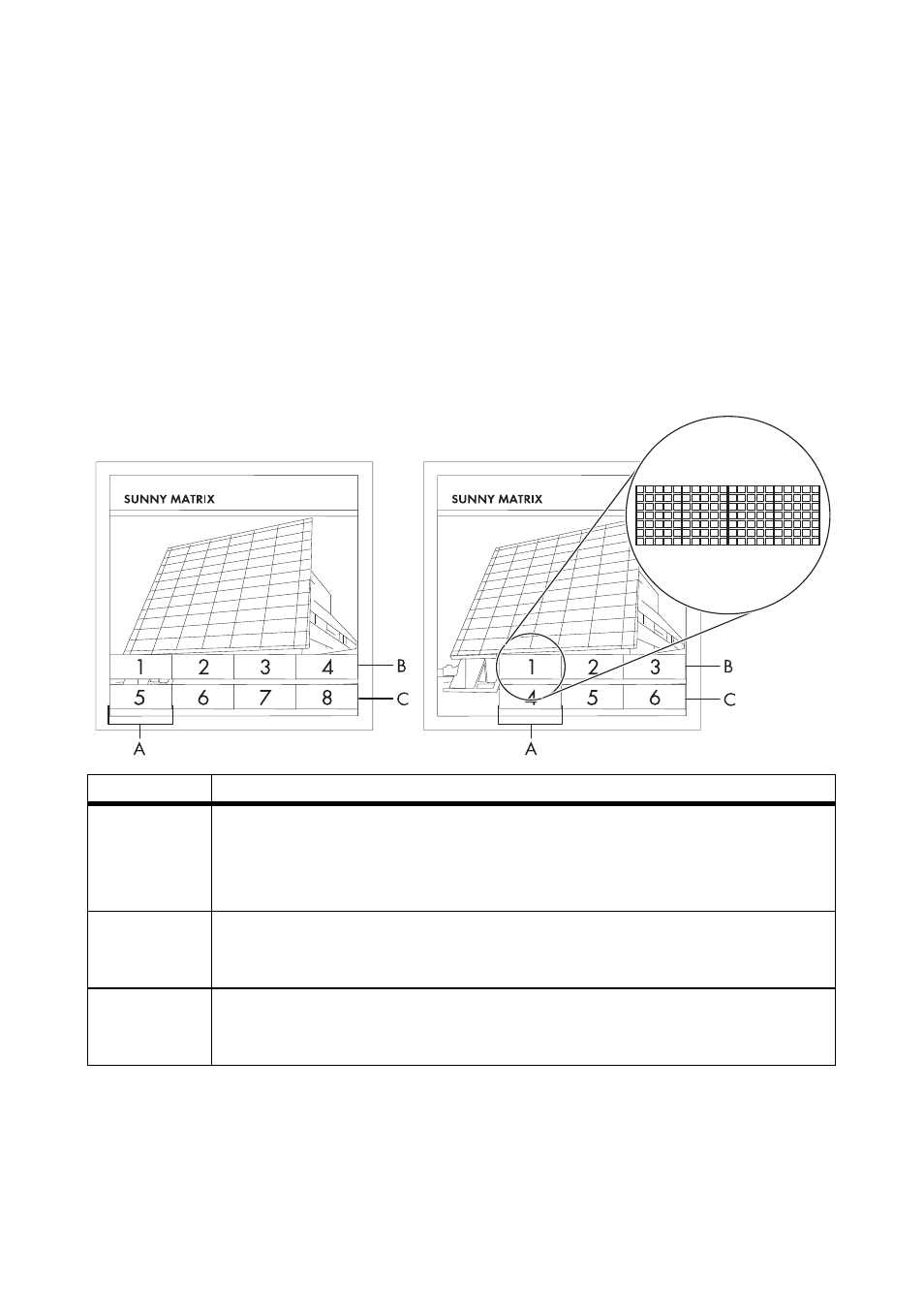

genere ogni fila di moduli è preimpostata come un campo di visualizzazione. La figura seguente
mostra i campi di visualizzazione predefiniti servendosi di 2 diversi Sunny Matrix. Per sapere quali
campi di visualizzazione sono già predefiniti sul proprio Sunny Matrix si può consultare il foglio di
accompagnamento fornito in dotazione.
Se i campi di visualizzazione preimpostati non bastano se ne possono impostare altri, seguendo le
istruzioni sottostanti.
1. Selezionare "Visualizzazione > Configurazione".
Posizione Denominazione
A Modulo
Un modulo ha 4 posizioni. In ogni posizione può essere visualizzato solo 1
carattere (per es. una lettera o un numero). I moduli sono sempre numerati da
sinistra verso destra e dall'alto verso il basso.
B "Visualizzazione definita 1" preimpostata: nel primo esempio i moduli 1, 2, 3 e 4
formano un campo di visualizzazione. Nel secondo esempio i moduli 1, 2 e 3
formano un campo di visualizzazione.
C "Visualizzazione definita 2" preimpostata: nel primo esempio i moduli 5, 6, 7 e 8
formano un campo di visualizzazione. Nel secondo esempio i moduli 4, 5 e 6
formano un campo di visualizzazione.
