Montaggio SMA Solar Technology AG
22 SMatrix-BIT095014 Istruzioni per l’uso
5.3.2 Montaggio di Sunny Matrix con i coprigiunti

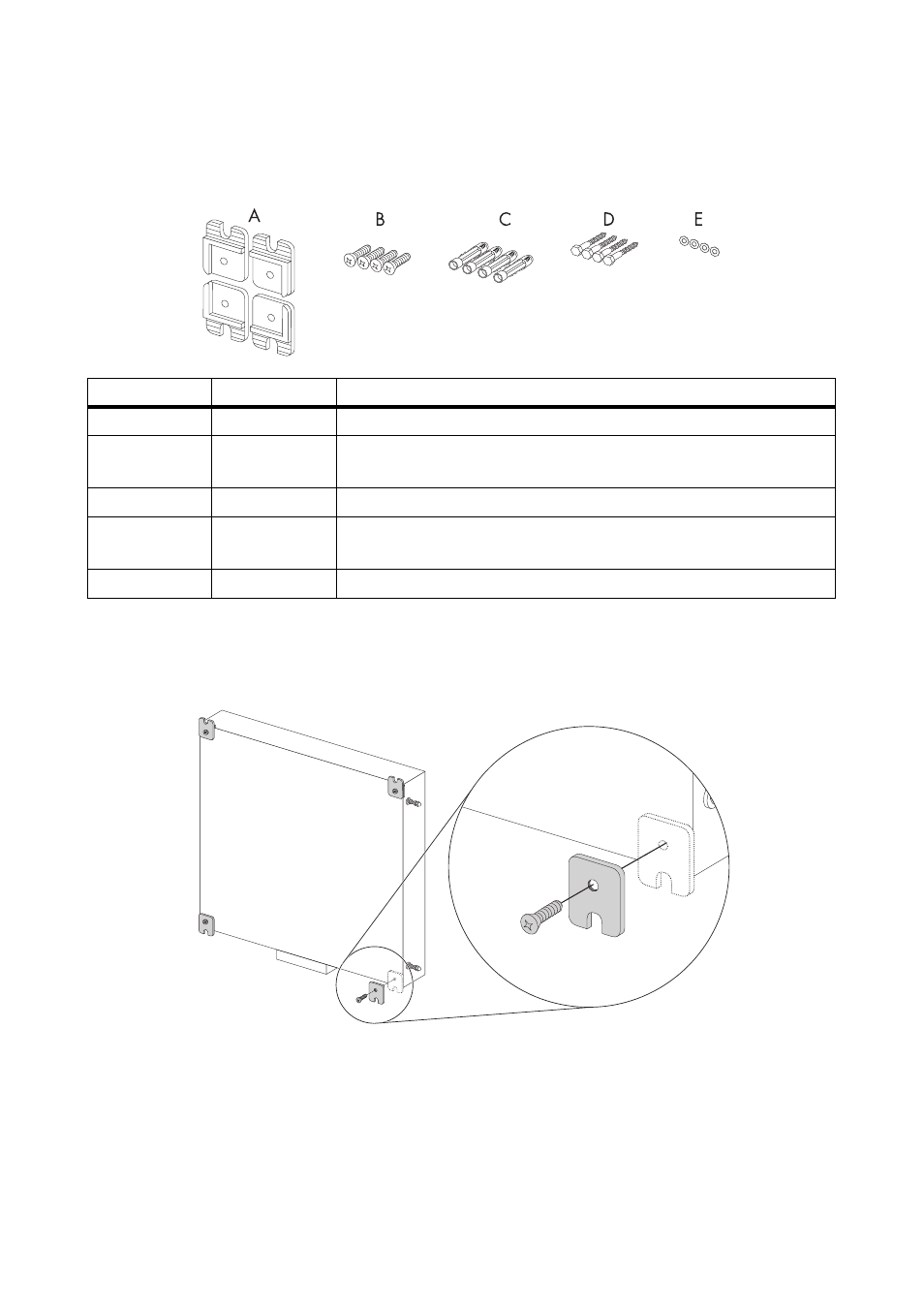

Accessori per il montaggio in dotazione
Fissaggio dei coprigiunti al Sunny Matrix
1. Fissare i 4 coprigiunti con le viti a testa svasata con intaglio a croce in dotazione alla parte
posteriore del Sunny Matrix come mostra la figura.
☑ I coprigiunti sono montati sul Sunny Matrix.
Posizione Quantità Denominazione
A 4 Coprigiunti
B 4 Viti a testa svasata con intaglio a croce per il fissaggio dei
coprigiunti al Sunny Matrix
C 4 Tasselli
D 4 Viti a testa esagonale (6 mm x 60 mm) per il fissaggio del Sunny
Matrix con i coprigiunti ad una parete.
E 4 Rondelle
