SMA Solar Technology AG Montaggio
Istruzioni per l’uso SMatrix-BIT095014 17
5.3 Tipi di montaggio
È possibile fissare il Sunny Matrix a una parete con staffe o con coprigiunti. La differenza tra i tipi di
montaggio consiste nel fatto che le staffe permettono di fissare il Sunny Matrix sia
perpendicolarmente alla parete che in posizione inclinata in avanti o all'indietro.
• Per il montaggio con le staffe vedere il capitolo 5.3.1 ”Montaggio del Sunny Matrix con le
staffe” (Pagina 17).
• Per il montaggio con i coprigiunti vedere il capitolo 5.3.2 ”Montaggio di Sunny Matrix con i
coprigiunti” (Pagina 22).
5.3.1 Montaggio del Sunny Matrix con le staffe

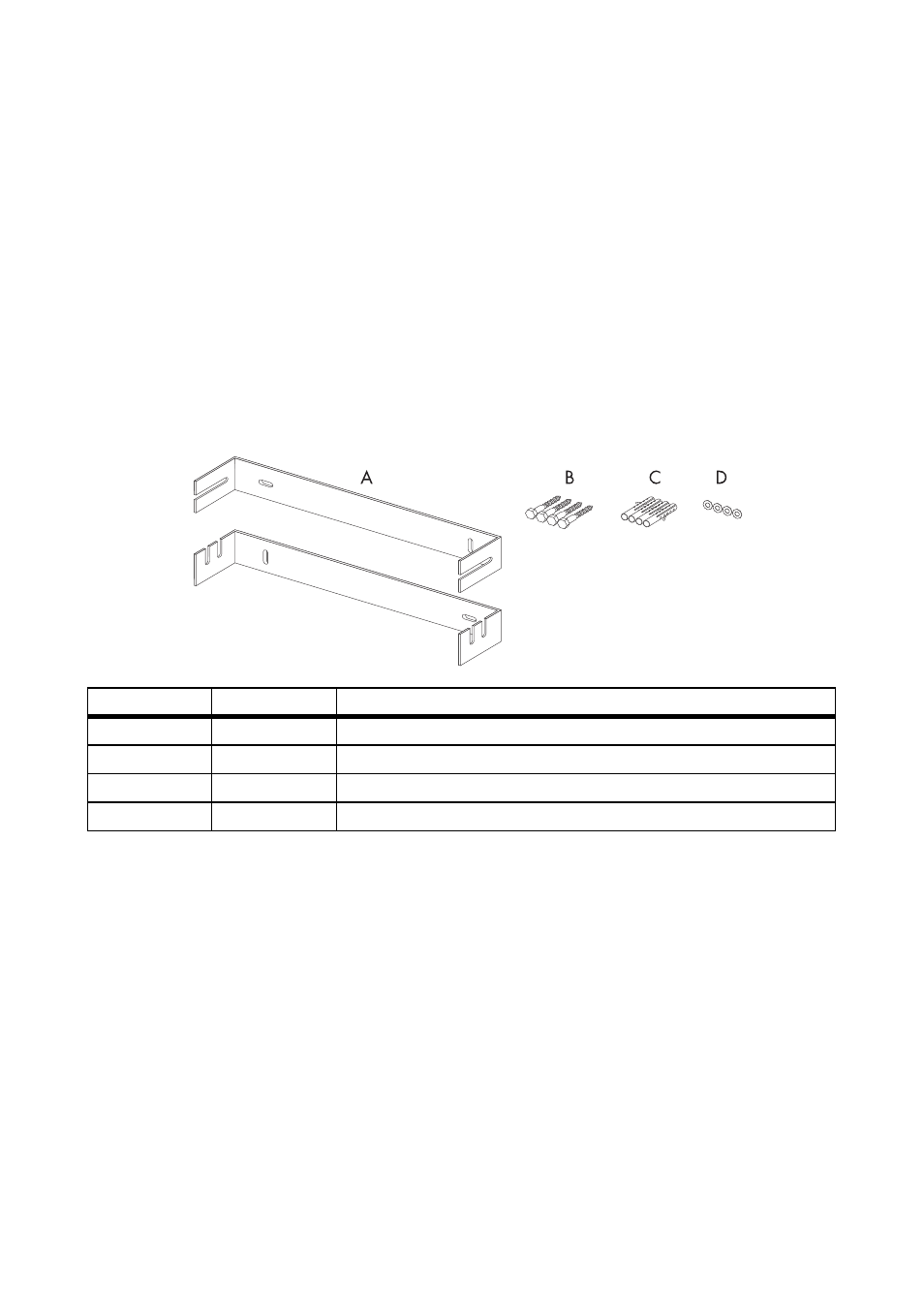

Accessori per il montaggio in dotazione
Fissaggio delle staffe a una parete
1. Scegliere una posizione di montaggio tenendo conto dei requisiti che deve avere e che sono
menzionati nel capitolo 5.2 ”Requisiti della posizione di montaggio” (Pagina 16).
2. Stabilire lo spazio necessario per il montaggio sulla base di una delle figure seguenti, che
corrispondono alle dimensioni del Sunny Matrix, e marcare i punti per i fori da praticare.
Prevedere circa 10 cm di spazio a sinistra e a destra del Sunny Matrix, affinché esso possa
essere afferrato e appeso.
Posizione Quantità Denominazione
A 2 Staffe
B 4 Viti a testa esagonale (10 mm x 100 mm)
C 4 Tasselli
D 4 Rondelle
