SMA Solar Technology AG Manutenzione e cura
Istruzioni per l’uso SMatrix-BIT095014 63

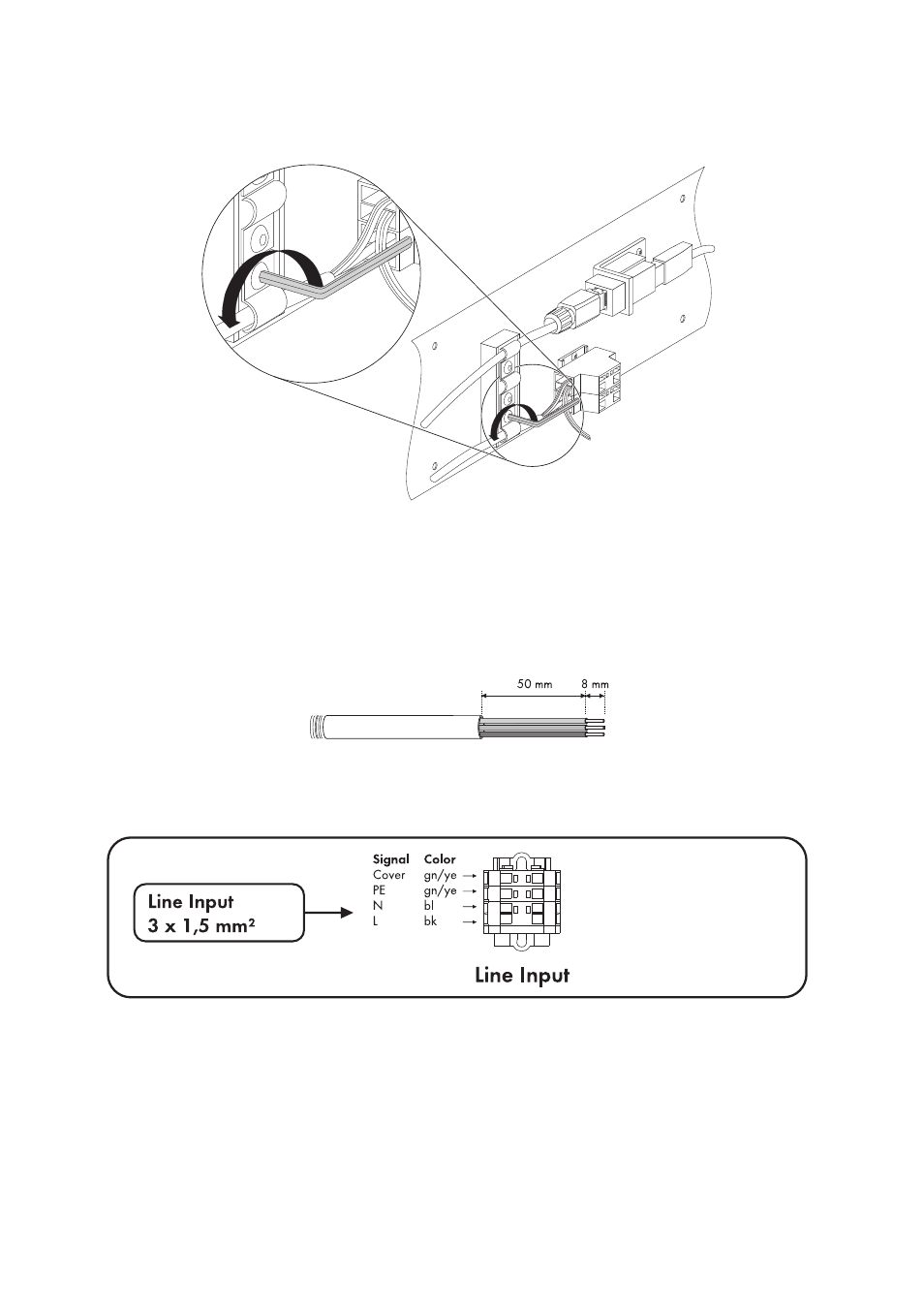

5. Svitare la vite del morsetto che fissa il cavo elettrico.
6. Liberare i fili del cavo elettrico dal morsetto isolante con un cacciavite per viti con intaglio.
7. Estrarre il cavo elettrico dalla scatola di connessione facendolo passare attraverso il
collegamento a vite PG.
8. Introdurre il cavo elettrico nuovo nel collegamento a vite PG.
9. Rimuovere 50 mm di guaina del cavo.
10. Spelare i fili di 8 mm.
11. Collegare i fili del cavo elettrico come prescrive lo schema di collegamento incollato.
12. Posare il cavo elettrico nel morsetto in modo tale che i fili non siano soggetti a trazione.
Stringere la vite del morsetto. Il morsetto serve a scaricare la trazione e assicura che i fili non si
muovano.
13. Tirare i cavi dalla scatola di connessione quanto basta a permettere la chiusura della scatola.
I cavi non devono essere soggetti a trazione.
14. Serrare i collegamenti a vite dei passacavi.
15. Chiudere la scatola di connessione con le 4 viti.
