Assemblaggio e collegamento elettrico SMA Solar Technology AG
8 PT100UNR-IIT083510 Istruzioni per l’installazione
4 Assemblaggio e collegamento elettrico
Il sensore di temperatura ambiente PT100U può essere collegato al Sunny Boy Control Plus o al
Sunny Central Control, a scelta, tramite tecnica a 2 o 4 conduttori. Prevedere la linea di collegamento
ed eseguirne la posa all'interno dell'involucro tramite un raccordo a vite.
4.1 Suggerimenti sui cavi
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Osservare le seguenti
avvertenze per il cablaggio al fine di ottenere una buona qualità del segnale.
Esterni
Per esterni utilizzare un cavo con le seguenti caratteristiche:
• Sezione trasversale: min 4 x 0,25 mm
2
, min 4 x AWG 24
• Diametro esterno del cavo: min 4,5 mm, max 7 mm
• Resistente ai raggi UV
Si consigliano i seguenti tipi di cavo:
• Cavo Lapp: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
, codice ordine: 7038 861
• Cavo Lapp approvato MTW: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
, codice ordine: 7038 865

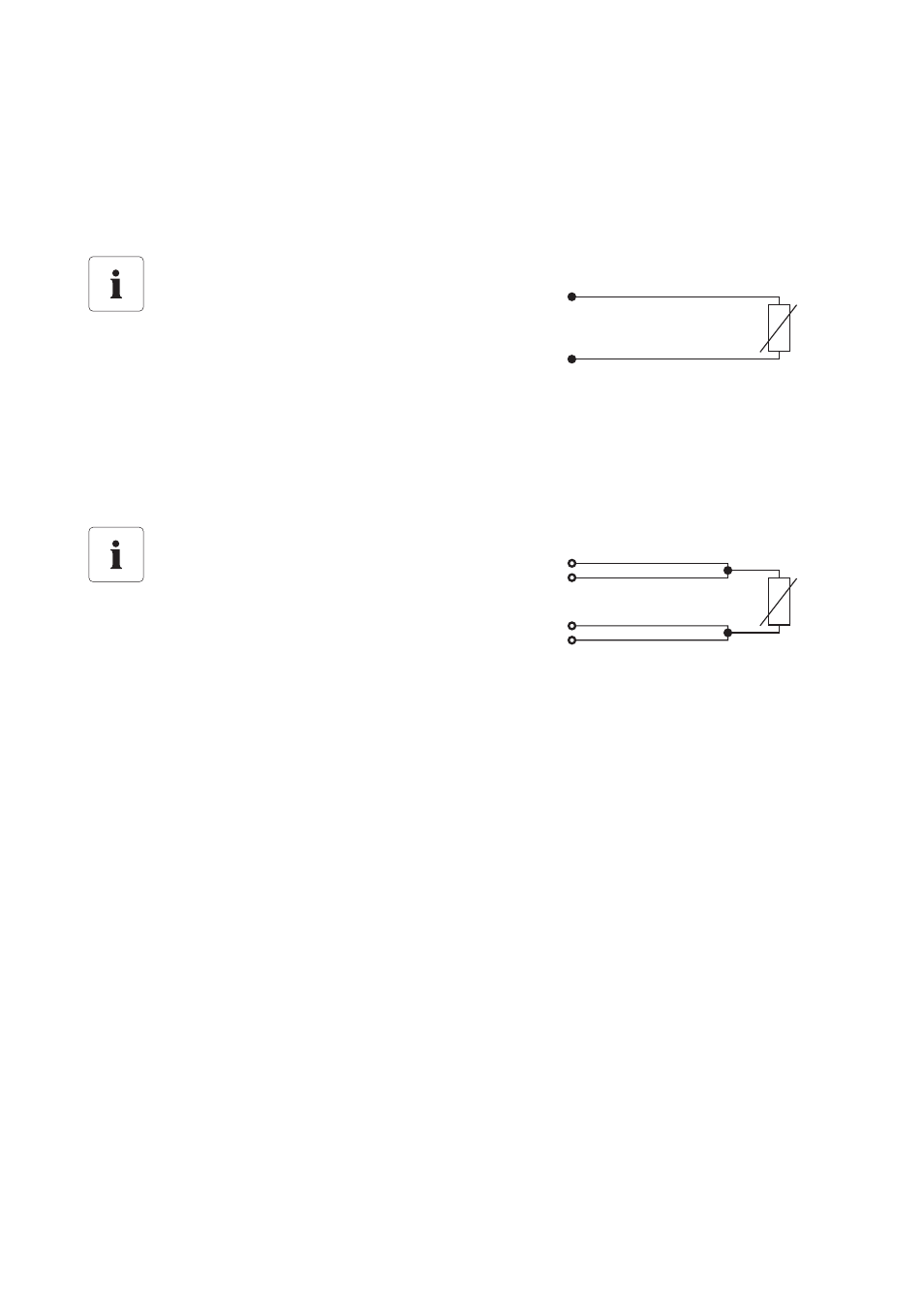

Tecnica a 2 conduttori
Quando il collegamento del sensore di
temperatura avviene con tecnica a 2 conduttori,
la resistenza di linea si ripercuote sulla
misurazione. Ciò può comportare, a seconda
della lunghezza della linea, delle inesattezze nella misurazione.
Ricorrere pertanto alla tecnica a 2 conduttori solo per lunghezze di linea ridotte
(al massimo 3 m) o quando non si richiede un'elevata precisione di misurazione. Per
aumentare la precisione di misurazione si raccomanda il collegamento con tecnica a 4
conduttori.
Tecnica a 4 conduttori
Per compensare errori di misurazione dovuti a
resistenze di linea, prevedere un collegamento
del sensore di temperatura tramite tecnica a 4
conduttori. Con questo collegamento la
conduzione della corrente e la misurazione della tensione hanno luogo su due coppie di
linee separate. La lunghezza della linea non deve superare i 30 m.
