SMA Solar Technology AG
Assemblaggio e collegamento elettrico
Istruzioni per l’installazione
PT100UNR-IIT083510
11
7. Prendere nota dei colori dei fili:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Avvitare a mano il raccordo a vite del cavo del sensore nell'involucro del sensore
(coppia: 0,8 Nm).

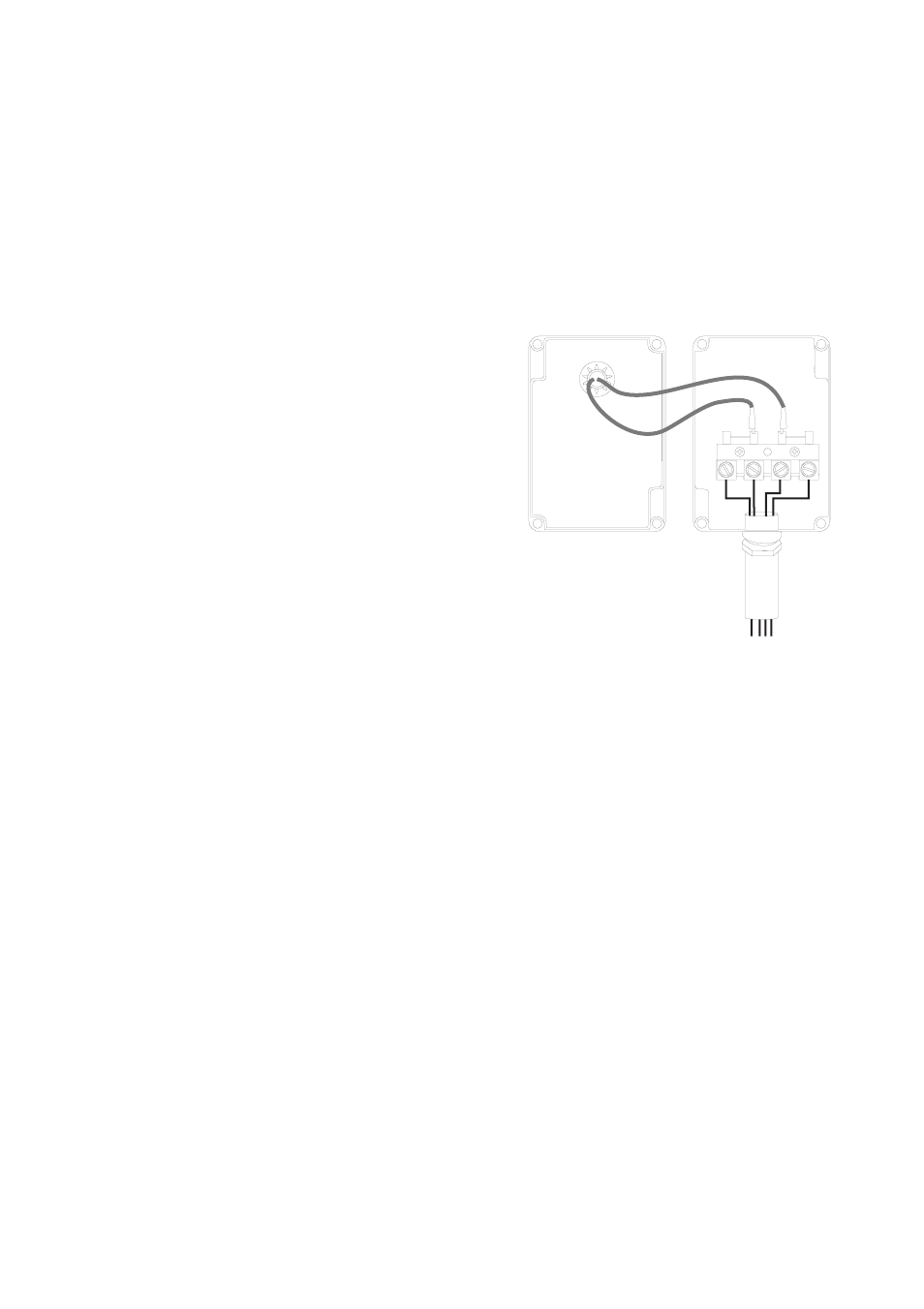

9. Collegare i connettori uscenti dal coperchio del
sensore con i morsetti a vite, vedere figura a destra.
La polarità dei cavi è a scelta.
10. Fissare il coperchio del sensore all'involucro con le
viti.
☑ Il sensore è collegato.
