Assemblaggio e collegamento elettrico SMA Solar Technology AG
10 PT100UNR-IIT083510 Istruzioni per l’installazione

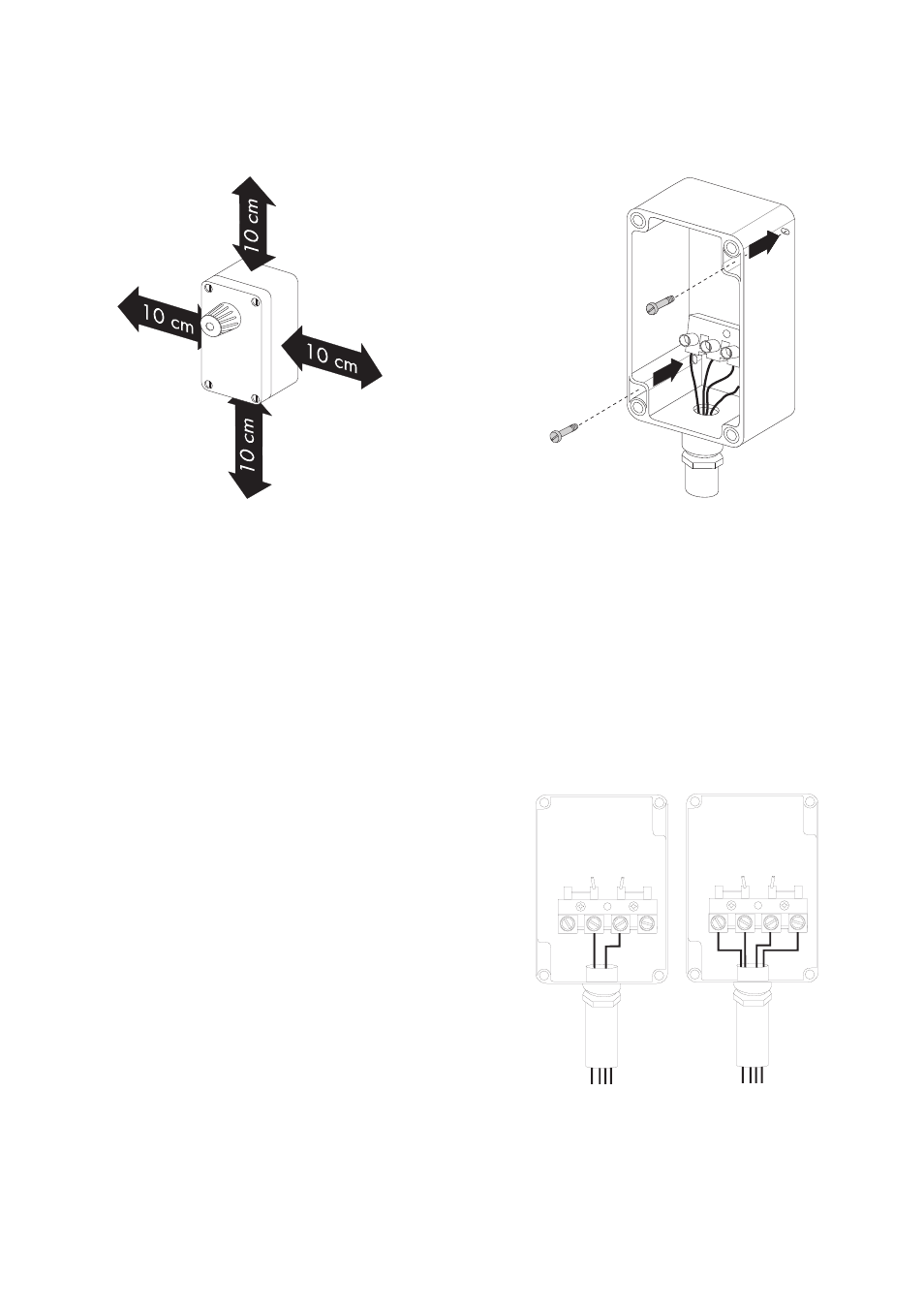

4.3 Montaggio del sensore
1. Allentare le quattro viti sull'involucro del sensore e rimuovere il coperchio.
2. Stabilire il luogo di montaggio tenendo conto dello spazio richiesto per il montaggio e
contrassegnarlo.
3. Fissare l'involucro del sensore con le viti fornite in dotazione.
☑ Il sensore è montato.
4.4 Collegamento del sensore
1. Allentare le viti sull'involucro del sensore e rimuovere
il coperchio.
2. Svitare il raccordo a vite del cavo del sensore.
3. Rimuovere le piastrine di protezione interne.
Assicurarsi che la guarnizione interna dell'involucro
non si stacchi.
4. Avvitare fino a metà il raccordo a vite del cavo
sull'involucro.
5. Far passare i cavi attraverso il raccordo a vite del
sensore.
6. Collegare i fili con tecnica a 2 o a 4 conduttori ai
morsetti a vite, vedere figura a destra. Per il
collegamento del Sunny SensorBox ricorrere alla
tecnica a 4 conduttori.
Tecnica a 2 Tecnica a 4
conduttori conduttori
I+ V+ V- I- I+ V+ V- I-
