Assemblaggio e collegamento elettrico SMA Solar Technology AG
12 PT100UNR-IIT083510 Istruzioni per l’installazione

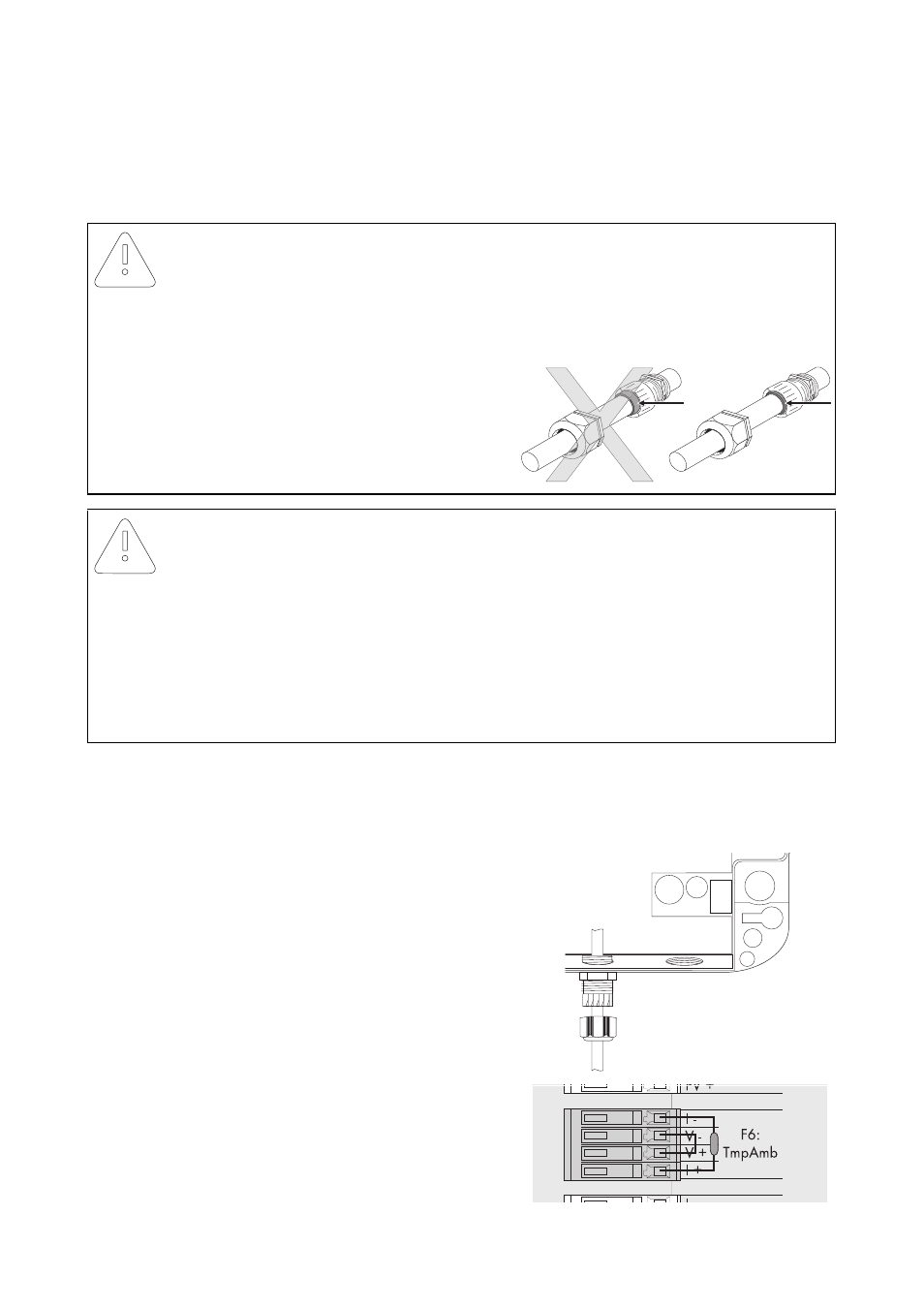

4.5 Collegamento del sensore al Sunny SensorBox
Il collegamento del sensore viene realizzato sull'uscita "F6: TmpAmp" del Sunny SensorBox.
Procedere come segue:
1. Aprire gli sportelli del Sunny SensorBox facendo presa sulle rientranze.
2. Allentare le viti negli angoli del Sunny SensorBox e aprire il coperchio dell'involucro verso il lato
sinistro. Il coperchio è collegato alla parte inferiore dell'involucro da ganci.
3. Svitare il dado a risvolto del raccordo a vite del
cavo in basso al centro del Sunny SensorBox ed
estrarre il tappo cieco.
4. Tirare il cavo del sensore facendolo passare lungo
il dado a risvolto e serrare fino in fondo il raccordo
a vite del cavo del Sunny SensorBox.
5. Rimuovere la resistenza e il ponticello sul
collegamento "F6: TmpAmb" nel Sunny SensorBox.
AVVISO!
Danneggiamento del Sunny SensorBox in seguito a infiltrazione di liquidi
• Durante gli interventi all'esterno assicurarsi che liquidi, accumulatisi ad es. in seguito
a pioggia o neve, non penetrino nel Sunny SensorBox aperto.
• Nell'introdurre o rimuovere il cavo
attraverso il raccordo a vite, assicurarsi
che la guarnizione del passacavi rimanga
correttamente nella sede del raccordo a
vite.
AVVISO!
Danneggiamento del Sunny SensorBox dovuto a porosità della guarnizione in
gomma
La guarnizione in gomma nel coperchio del Sunny SensorBox diventa porosa col passare
del tempo e perde quindi di tenuta quando si apre il Sunny SensorBox. Se trascorsi oltre
5 anni dalla data di messa in servizio, il Sunny SensorBox viene aperto, ad es. a scopo di
espansione, si consiglia di sostituire la guarnizione in gomma del coperchio del Sunny
SensorBox. Ordinare in questo caso una guarnizione di riserva prima di procedere ai
lavori di manutenzione.
