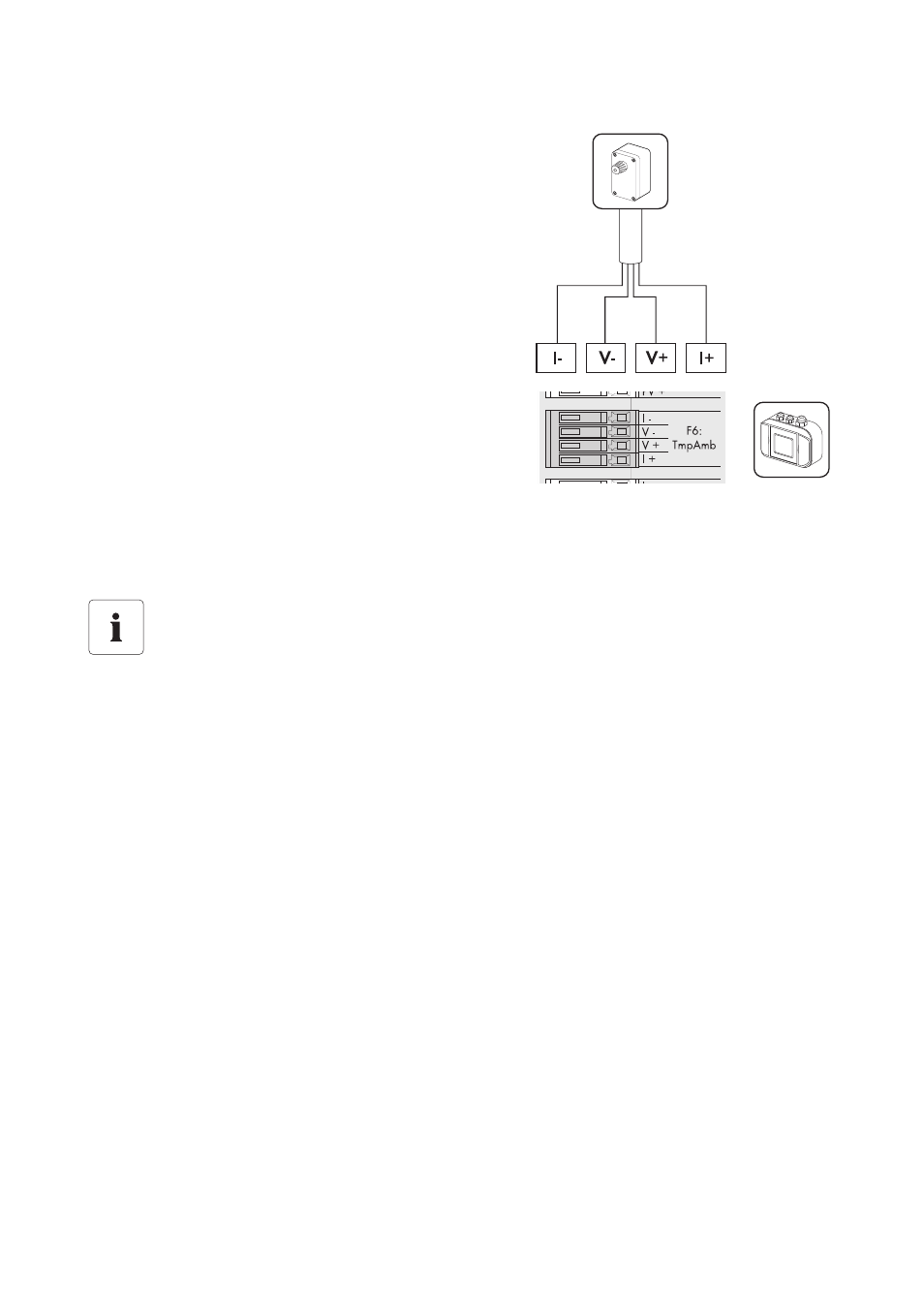

6. Collegare il sensore all'uscita "F6: TmpAmb" del
Sunny SensorBox. Considerare i colori dei fili di cui
si è preso nota precedentemente
(vedere pagina 10).
7. Controllare che la guarnizione del passacavi sia
ben fissa nel raccordo a vite.
8. Per fissare il cavo stringere a mano il dado a
risvolto sul raccordo a vite (coppia: 0,8 Nm).
9. Posare il cavo con il materiale di fissaggio adatto.
10. Montare e collegare gli altri sensori.
11. Posare il coperchio dell'involucro del Sunny
SensorBox sulla parte inferiore dell'involucro.
12. Ruotare le viti del coperchio dell'involucro
dapprima di qualche giro a sinistra finché le viti non
ingranano nel primo passo del filetto.
13. Avvitare le viti a mano (coppia: 1 Nm) nella parte inferiore dell'involucro.
☑ Il sensore di temperatura ambiente è collegato.
Configurazione del sensore
Per la configurazione del sensore consultare le istruzioni per l'installazione del Sunny
SensorBox.
