258 8 Programmazione: cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

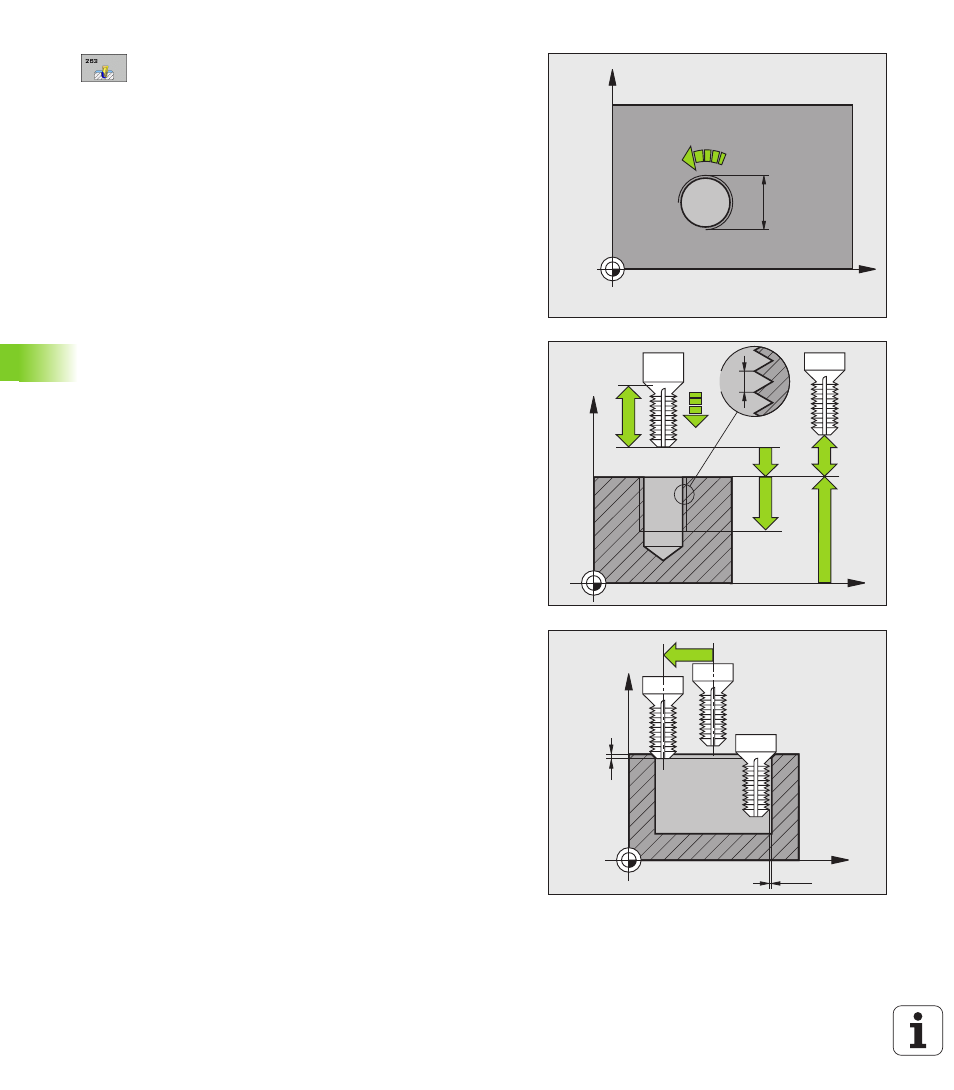

 DIAMETRO NOMINALE Q335: diametro della filettatura
 PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+= filettatura destrorsa
– = filettatura sinistrorsa
 PROFONDITÀ DI MASCHIATURA Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 PROFONDITÀ DI ALLARGAMENTO Q356: (incrementale):
distanza tra la superficie del pezzo e la punta
dell'utensile
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 modo di fresatura Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
 DISTANZA DI SICUREZZA LATERALE Q357
(incrementale): distanza tra il tagliente dell'utensile e
la parete del foro
 PROFONDITÀ FRONTALE Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
 ECCENTRICITÀ DI SMUSSO FRONTALE Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
