5.4 Cor
rezione tr
idimensionale dell’ut
ensile (opzione sof
tw
a
re
2)
Forme di utensile consentite
Le forme di utensile consentite (vedere figura) vengono definite nella
tabella utensili mediante i raggi utensile R e R2.
„ Raggio utensile R: quota tra l'asse utensile e il lato esterno dello
stesso.
„ Raggio utensile 2 R2: raggio di curvatura della punta dell'utensile al
lato esterno dello stesso
Il rapporto tra R e R2 determina la forma dell'utensile:
„ R2 = 0: fresa a candela
„ R2 = R: fresa a raggio frontale
„ 0 < R2 < R: fresa a raggio frontale
Da questi dati risultano anche le coordinate per il punto di riferimento
dell'utensile P
T
.
Impiego di altri utensili: valori delta
Impiegando utensili di dimensioni diverse dagli utensili
originariamente previsti, occorre inserire la differenza di lunghezza e
del raggio quali valori delta nella tabella utensili o nella chiamata
utensile TOOL CALL.
„ Valore delta positivo DL, DR, DR2: l'utensile è più grande
dell'utensile originale (maggiorazione)
„ Valore delta negativo DL, DR, DR2: l'utensile è più piccolo
dell'utensile originale (minorazione)
Il TNC corregge quindi la posizione utensile della somma del delta dalla
tabella utensili e dalla chiamata utensile.
Correzione tridimensionale senza orientamento
utensile

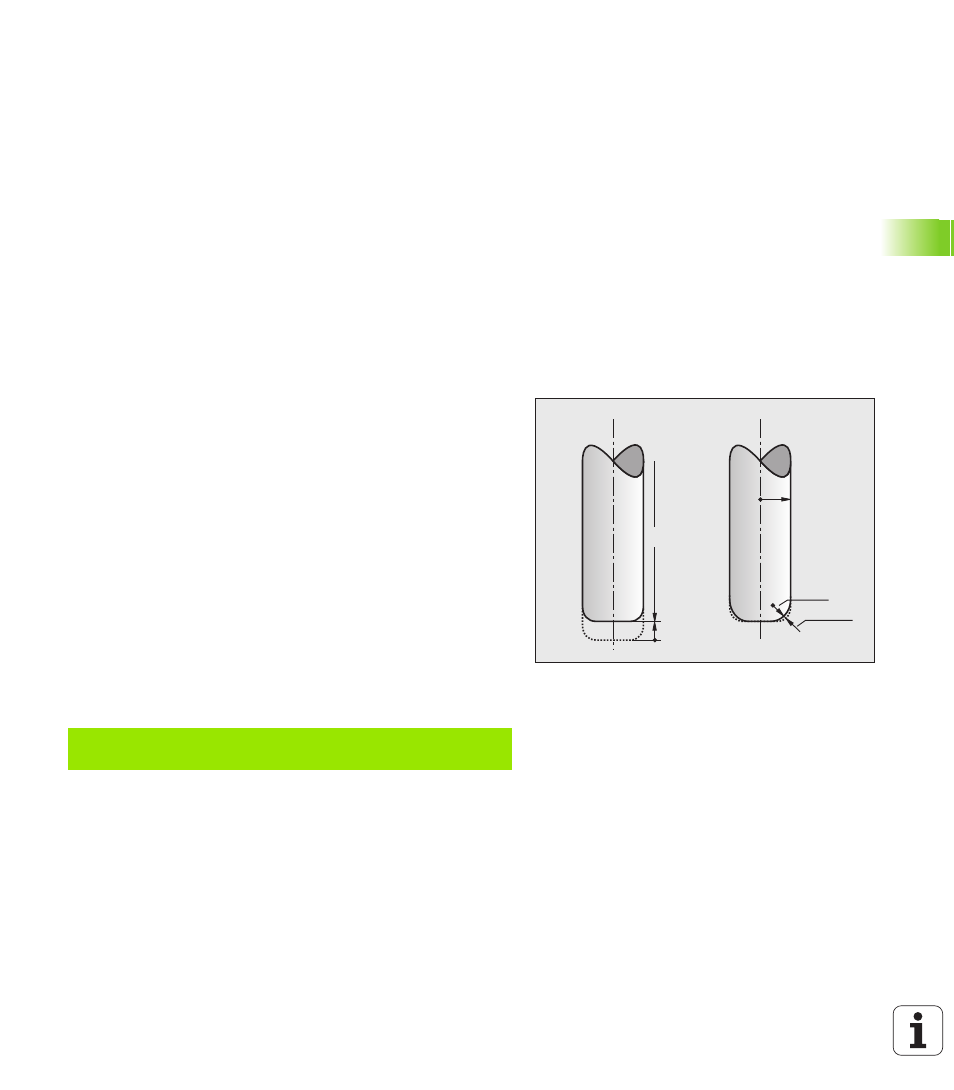

Il TNC sposta l'utensile in direzione della normale alla superficie della
somma dei delta (tabella utensili e TOOL CALL).
Esempio: formato blocco con vettori normali
L'avanzamento F e la funzione ausiliaria M possono essere inseriti e
modificati nel modo operativo EDITING PROGRAMMA.
Le coordinate del punto finale della retta e i componenti del vettore
normale vengono calcolati dal sistema CAM.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Retta con correzione 3D
X, Y, Z : Coordinate corrette del punto finale della retta
NX, NY, NZ : Componenti del vettore normale
F : Avanzamento
M : Funzione ausiliaria
