HEIDENHAIN TNC 620 137
5.3 Cor
rezione ut
ensile

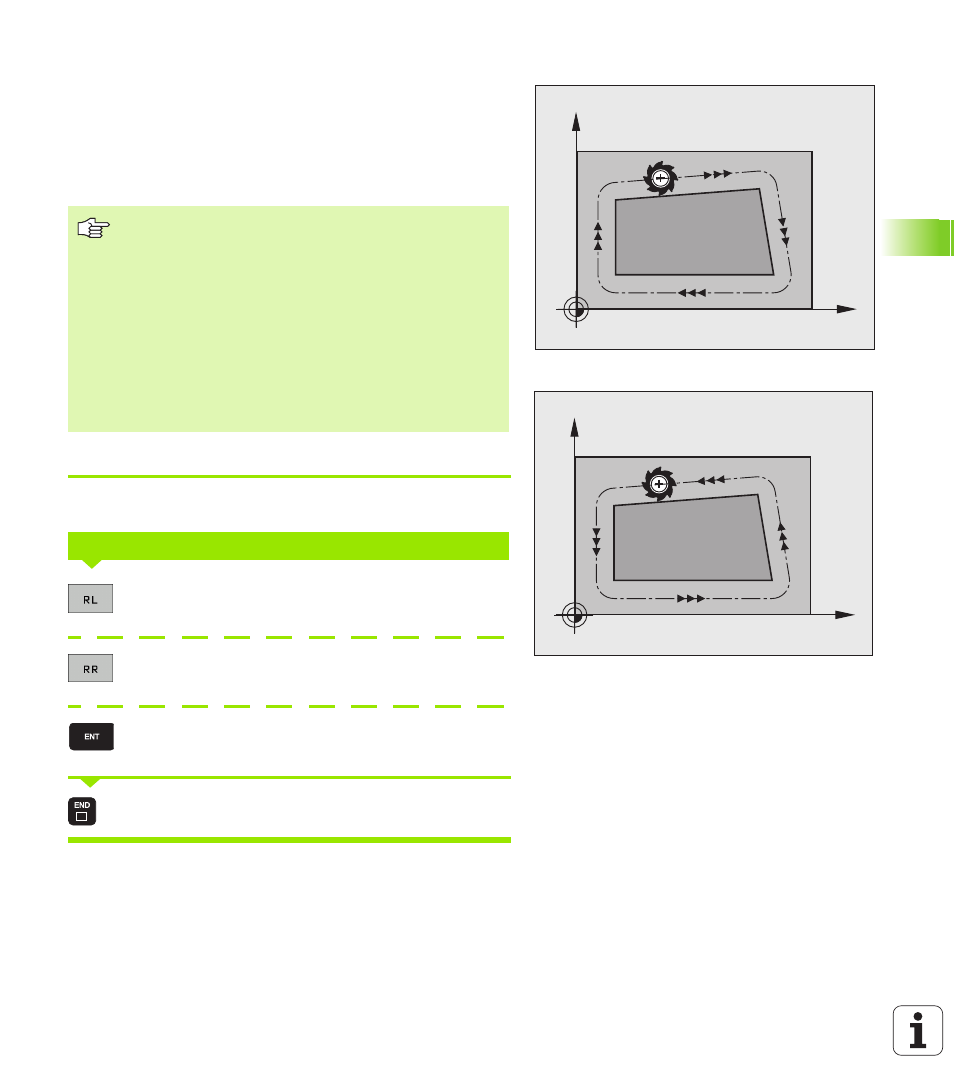

Traiettorie con correzione del raggio: RR e RL
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure a destra.
Inserimento della correzione del raggio
Programmare una funzione di traiettoria qualsiasi, inserire le
coordinate del punto di arrivo e confermare con il tasto ENT
Traiettoria utensile a sinistra del profilo programmato:
premere il softkey RL oppure
Traiettoria utensile a destra del profilo programmato:
premere il softkey RR oppure
Traiettoria utensile senza correzione del raggio o
disattivazione della correzione: premere il tasto ENT
Conclusione del blocco: premere END
X
Y
RL
X
Y
RR
RR L'utensile trasla a destra del profilo
RL L'utensile trasla a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio RR e RL deve trovarsi almeno un blocco di
spostamento nel piano di lavoro senza correzione del
raggio (quindi con R0).
La correzione raggio è attiva alla fine del blocco in cui è
stata programmata per la prima volta.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Posizionare l'utensile prima del primo punto
del profilo o dopo l'ultimo punto del profilo, in modo da
non danneggiare il profilo.
CORR. RAGGIO: RL/RR/SENZA CORR.?
