110 6 Programmazione: Programmazione profili
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
6.5 Traiettorie — coordinate polari
Con le coordinate polari si può definire una posizione tramite
l’angolo H e la distanza R rispetto ad un polo I, J precedentemente
definito. Vedere ”4.1 Generalità”.
L’uso delle coordinate polari risulta vantaggioso in caso di:
■ Posizioni su archi di cerchio
■ Disegni di pezzi con indicazioni in gradi angolari, p. es. per cerchi
di fori.
Panoramica delle funzioni di traiettoria con coordinate polari
X
Y
X=I
Y=J
Traiettoria utensile Funzione Inserimenti necessari
Retta in rapido G10 Raggio polare, angolo polare del punto finale della retta
Retta con avanzamento F G11
Traiettoria circolare in senso orario G12 Angolo polare del punto finale del cerchio
Traiettoria circolare in senso antiorario G13
Traiettoria circolare corrispondente a G15
senso di rotazione attivo
Traiett. circol. con raccordo tangenziale G16 Raggio polare, ang. polare del punto finale del cerchio
Raccordo al precedente elemento di profilo

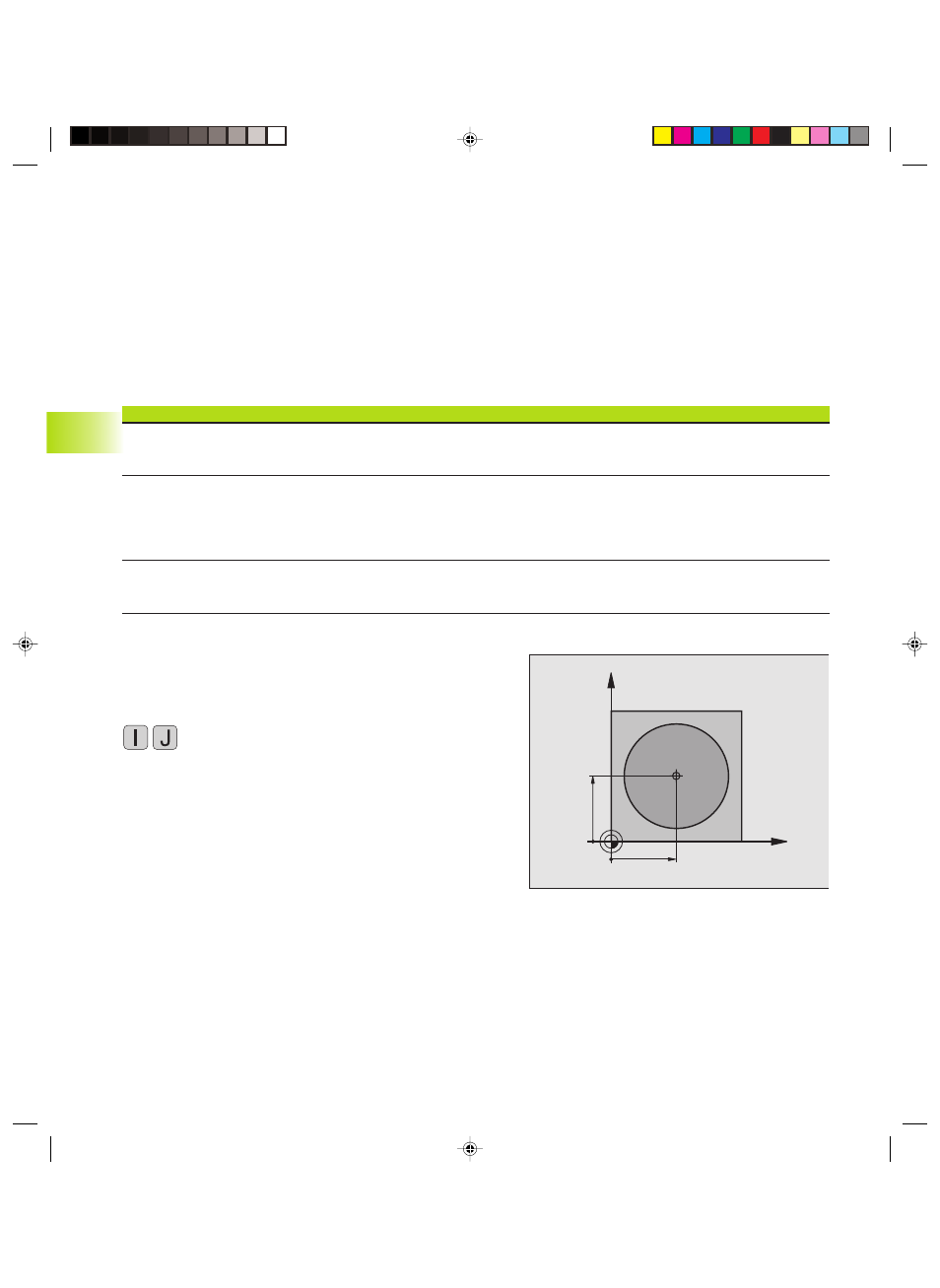

Origine delle coordinate polari: Polo I, J
Il polo I, J può essere definito in un qualsiasi punto del programma
di lavorazione prima di un‘indicazione di posizione in coordinate
polari. Per la definizione del polo procedere come per la
programmazione del centro del cerchio.
ú Inserire le coordinate cartesiane per il polo, oppure
per confermare l’ultima posizione programmata:
inserire G29
