102 6 Programmazione: Programmazione profili

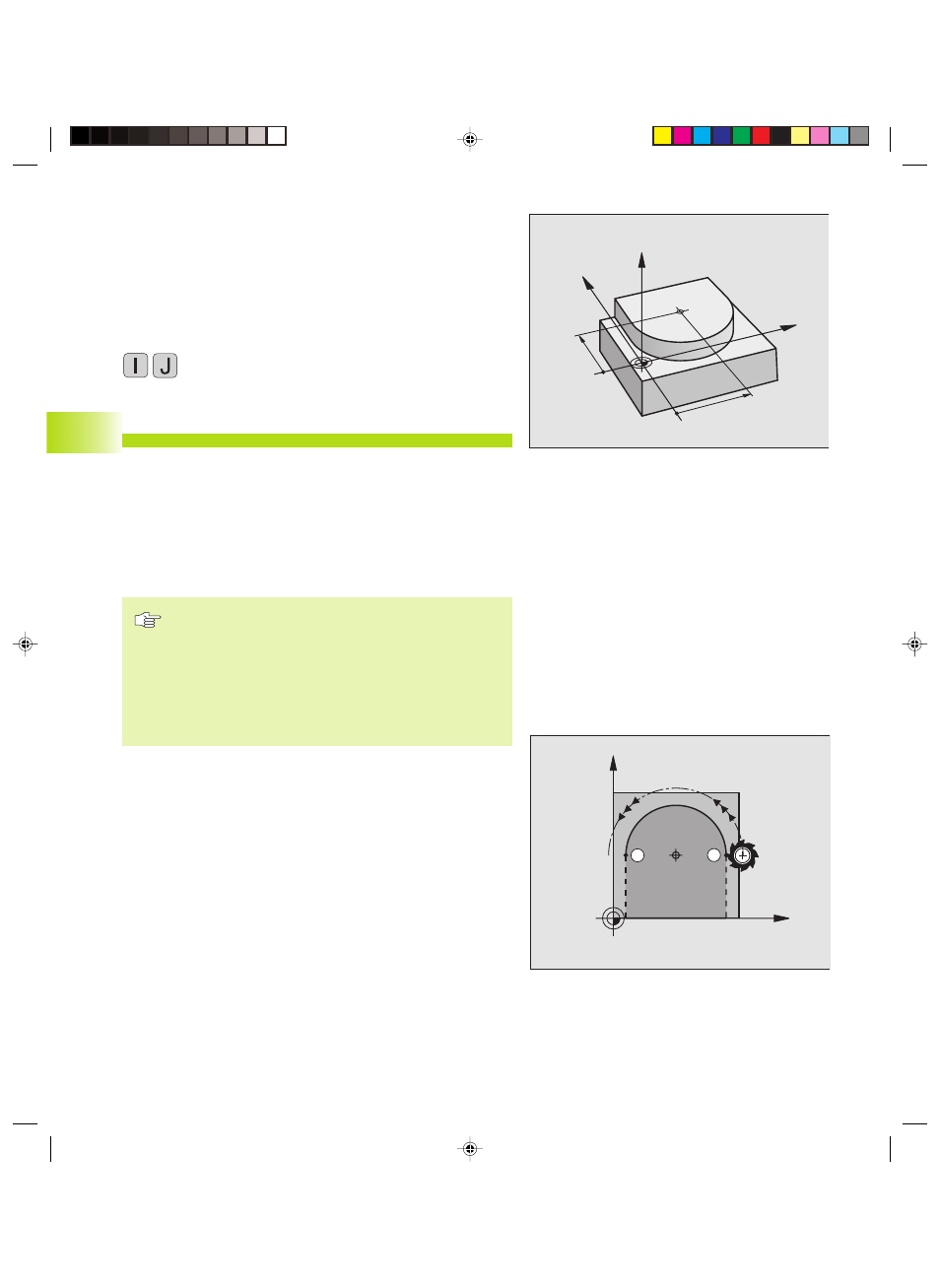

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02/G03 occorre definire il centro del cerchio. A tale scopo
■ introdurre le coordinate cartesiane del centro del cerchio, o
■ confermare l’ultima posizione programmata con G29 oppure
■ confermare le coordinate con il tasto ”Conferma della posizione
reale”.
ú Inserire le coordinate per il centro del cerchio
Per confermare l’ultima posizione programmata:
inserire G29
Esempi di blocchi NC
N50 I+25 J+25 *
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione
di un altro centro di cerchio. Il centro di cerchio può essere inserito
anche per gli assi supplementari U, V e W.
Inserire un valore incrementale per il centro del cerchio I, J
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all’ultima posizione dell‘utensile
programmata.
Con I e J si identifica una posizione quale centro del
cerchio: l’utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per
le coordinate polari.
Volendo definire gli assi paralleli quale polo premere per
primo il tasto I (J) sulla tastiera ASCII e successivamente
il tasto arancione del relativo asse parallelo.
Traiettoria circolare G02/G03/G05 intorno al centro
del cerchio I, J
Il centro del cerchio I, J deve essere definito prima di programmare
la traiettoria circolare. L'ultima posizione dell'utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
Senso
■ In senso orario: G02
■ In senso antiorario: G03
■ Senza programmazione del senso di rotazione: G05
il TNC esegue la traiettoria circolare con l'ultimo senso di
rotazione programmato.
6
.4
T
raiet
to
rie - Coor
dinat
e car
tesiane
CC
Z
Y
X
I
J
S E
X
Y
I,J
