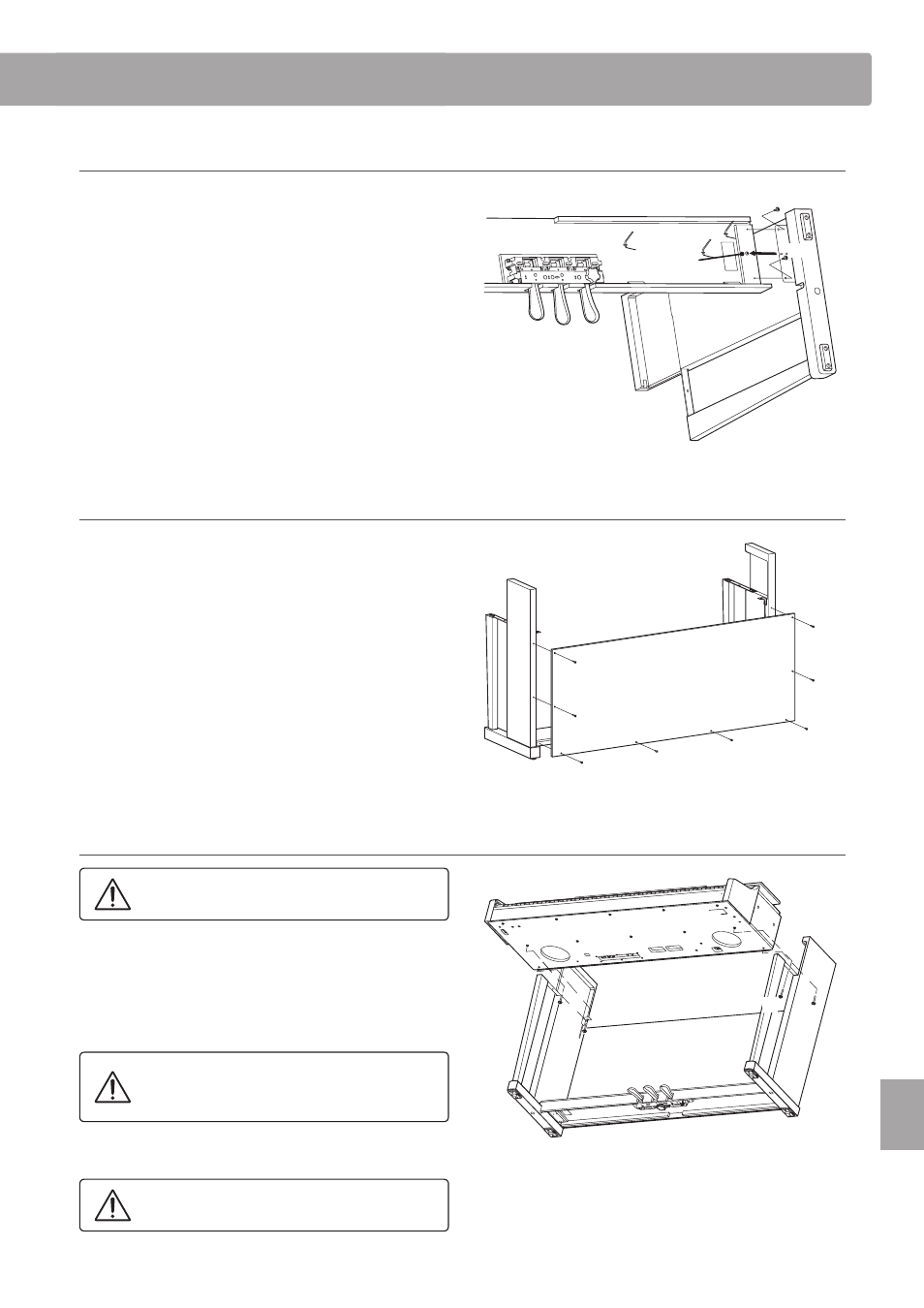

Istruzioni di assemblaggio
1. Montaggio pannelli laterali b e pedaliera d
Sciogliere ed estendere il cavo di connessione dei pedali fissato
all’estremità inferiore della pedaliera d.
Unire i pannelli laterali sinistro e destro b alla pedaliera d
utilizzando le viti di montaggio temporanee posizionate su
entrambe le estremità della pedaliera.
Assicurarsi che la pedaliera e i pannelli laterali siano in stretto
contatto e non ci siano fessure tra le parti assemblate.
Inserire le due viti silver corte j nei fori posizionati su entrambe
le estremità della pedaliera (in totale quattro viti) e fissare
saldamente i pannelli laterali sinistro e destro.
j
d
viti
temporanee di
montaggio
b
j
2. Unire il pannello posteriore c
Portare in posizione verticale la pedaliera e i pannelli laterali
assemblati.
Unire, senza stringere, il pannello posteriore c ai pannelli
laterali con le quattro viti lunghe autofilettanti nere o silver h.
Unire, senza stringere, il pannello posteriore alla pedaliera con
le quattro viti medie autofilettanti nere o silver i.
Regolare il posizionamento della pedaliera, pannelli laterali
e pannello posteriore per assicurarsi che tutte le parti siano
perfettamente allineate, quindi stringere saldamente tutte le
viti.
h
i
c
i
i
i
h
h
h
3. Montare l’unità principale a sul supporto
Assicurarsi che due o più persone seguano le
seguenti istruzioni di assemblaggio.
Appoggiare ad una parete il supporto montato per evitare che
si muova o cada.
Sollevare con attenzione l’unità principale a sul supporto, e
spingerla gradualmente verso il retro sino a che sia allineata con
la parte posteriore dei pannelli laterali.
Mentre si fa scivolare l’unità principale sul
supporto, fare attenzione a non intrappolare le
mani e le dita.
Unire saldamente l’unità principale al supporto mediante le
quattro viti con rondella g.
Fissare con forza tutte le viti al fine di unire
saldamente l’unità principale al supporto.
g
g
g
g
a
