APPENDICE A – ALIMENTATORE H401 UTILIZZATO COME SLAVE
10/4/00
a-10 HT4001 Manuale dell’operatore

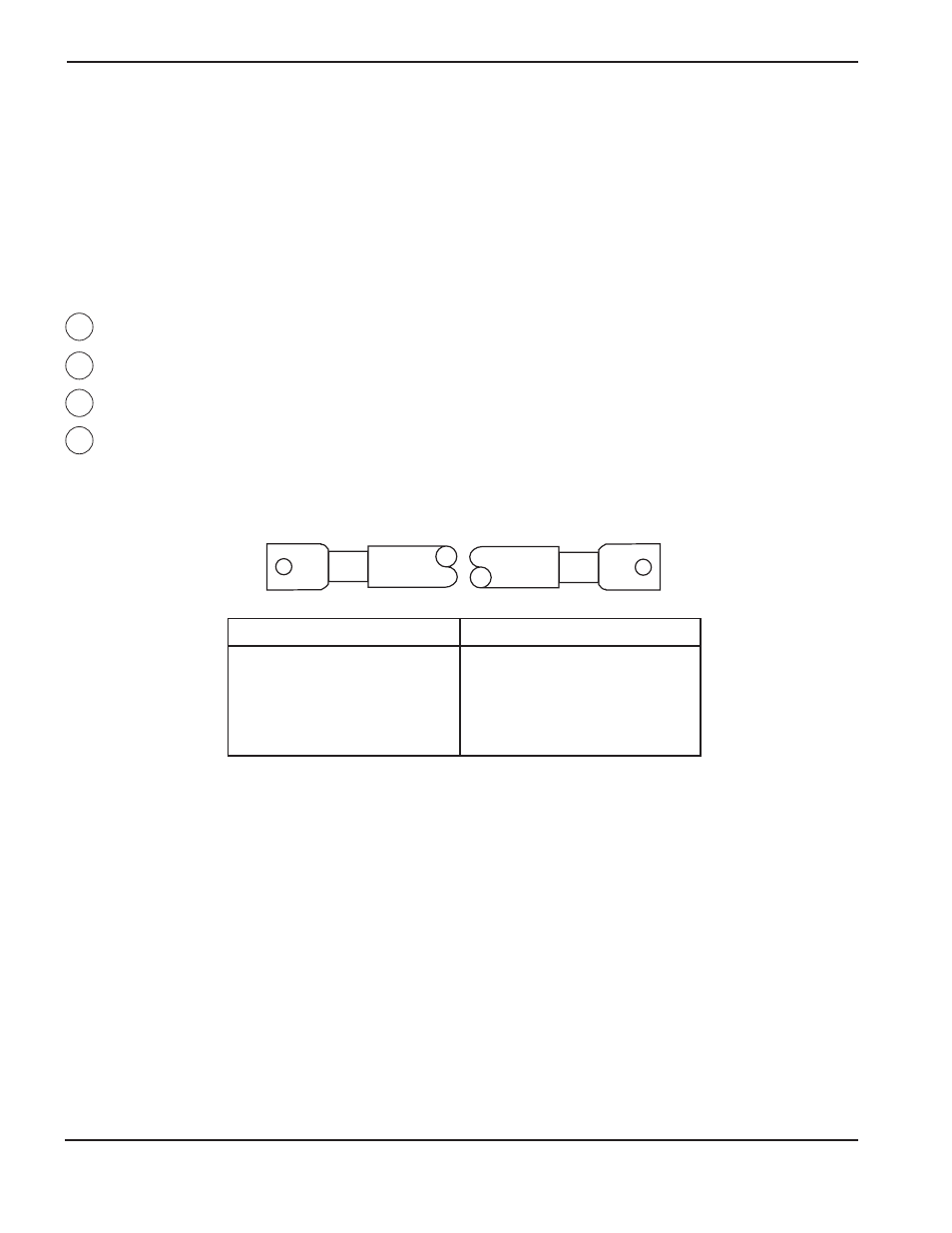

Collegamenti dell’alimentatore H401 configurato come slave (segue)
Quando si usa l’alimentatore H401 come slave, si devono collegare un cavo positivo ed uno negativo fra l’HT4001
e l’H401. Per questo scopo, nel kit 077011 vengono forniti due cavi da 7,6 m.
Inoltre sono necessari un cavo positivo addizionale che colleghi la sbarra positiva sull’alimentatore dell’HT4001 alla
tavola porta-lamiera, ed un cavo negativo addizionale che colleghi la sbarra negativa dell’HT4001 al blocco
catodico della consolle alta frequenza remota (RHF).
Fare riferimento alla Fig. a-6.
Cavo positivo – Dall’alimentatore dell’HT4001 all’alimentatore H401
Cavo negativo – Dall’alimentatore dell’HT4001 all’alimentatore H401
Cavo positivo – Dall’alimentatore dell’HT4001 alla tavola porta-lamiera
Cavo negativo – Dall’alimentatore dell’HT4001 alla consolle alta frequenza remota (RHF)
31
32
33
34
Codice articolo Larghezza Codice articolo Larghezza
023136 6 m 023124 23 m
023078 7,5 m 023080 30,5 m
023101 9 m 023081 46 m
023135 12 m 023316 55 m
023079 15 m 023188 61 m
