FUNZIONAMENTO

10/4/00

HT4001

Manuale dell’operatore

2-7

Modulo tensione/corrente (V/C) remoto programmabile (PR) (Fig. 2-5)

LED della TENSIONE

Visualizzano la tensione di taglio durante la sequenza di taglio.

LED della CORRENTE

Visualizzano la corrente di taglio durante la sequenza di taglio.

LED di SOLLEVAMENTO/ABBASSAMENTO

Indicano che è in corso la regolazione dell’altezza della torcia verso l’alto od il basso.

Temporizzatore/Contatore (Fig. 2-6)

Ciascun contatore a cristalli liquidi è autoalimentato da una batteria al litio da 3 V.

Contatore a LEDdegli AVVIAMENTI (con azzeramento)

Indica il numero di avviamenti dell’arco.

Contatore a LED del TEMPO DELL’ARCO

Indica il tempo cumulativo, espresso in ore, di azionamento dell’arco.

Contatore a LED degli ERRORI (con azzeramento)

Indica il numero di volte in cui il ciclo di taglio dell’arco è terminato prima che sia trascorso il tempo di
disinserimento graduale programmato della corrente. Questo valore costituisce una correlazione diretta con
il funzionamento a lunga durata dell’elettrodo; quanto più grande è il valore indicato dal contatore, tanto
minore è la durata dell’elettrodo.

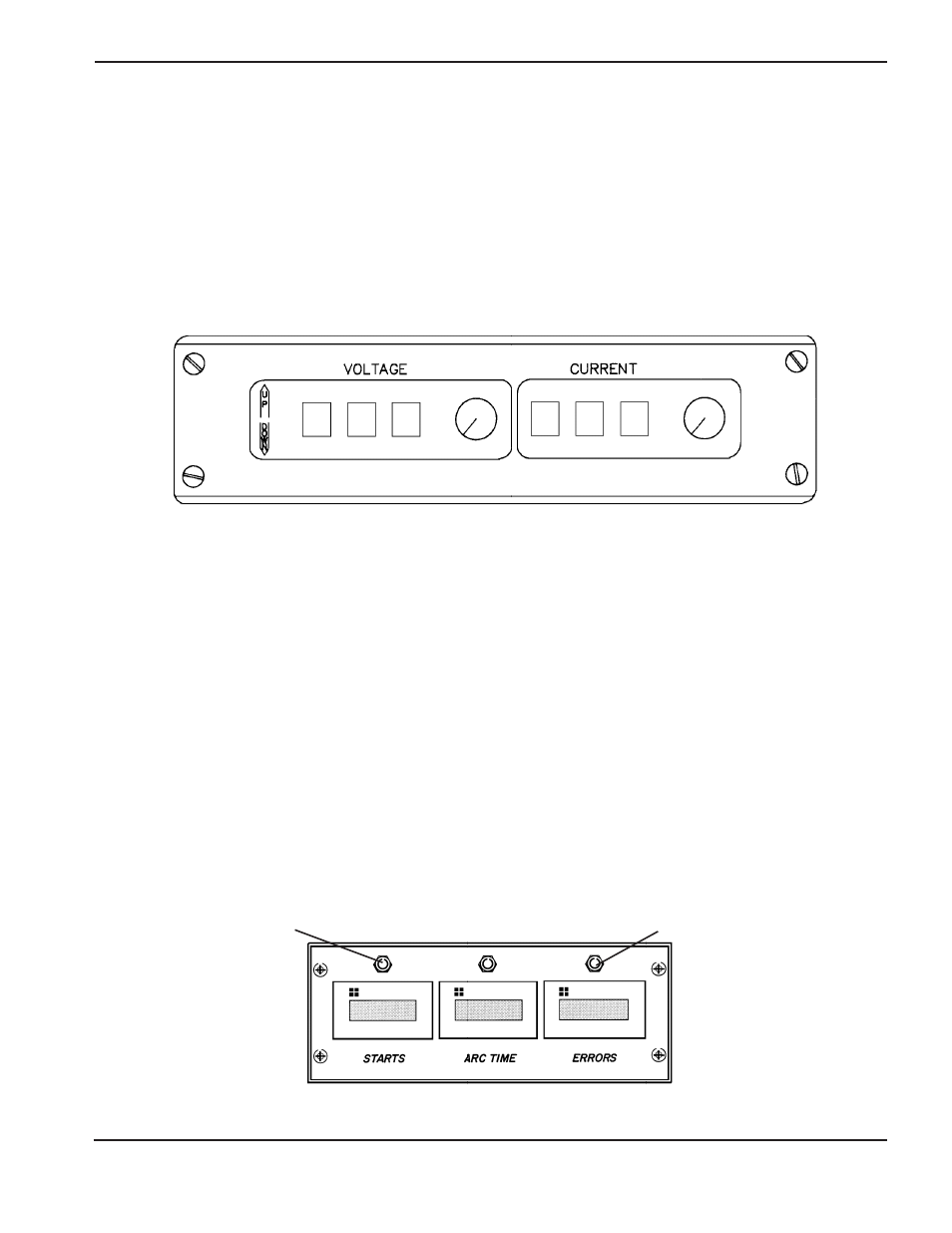

Figure 2-6

Indicatori e comandi del quadro anteriore temporizzatore/contatore

Figure 2-5

Indicatori e comandi del quadro anteriore modulo tensione/corrente (V/C)

remoto programmabile (PR)

Azzeramento

Azzeramento
