APPENDICE A – ALIMENTATORE H401 UTILIZZATO COME SLAVE

10/4/00

HT4001

Manuale dell’operatore

a-3

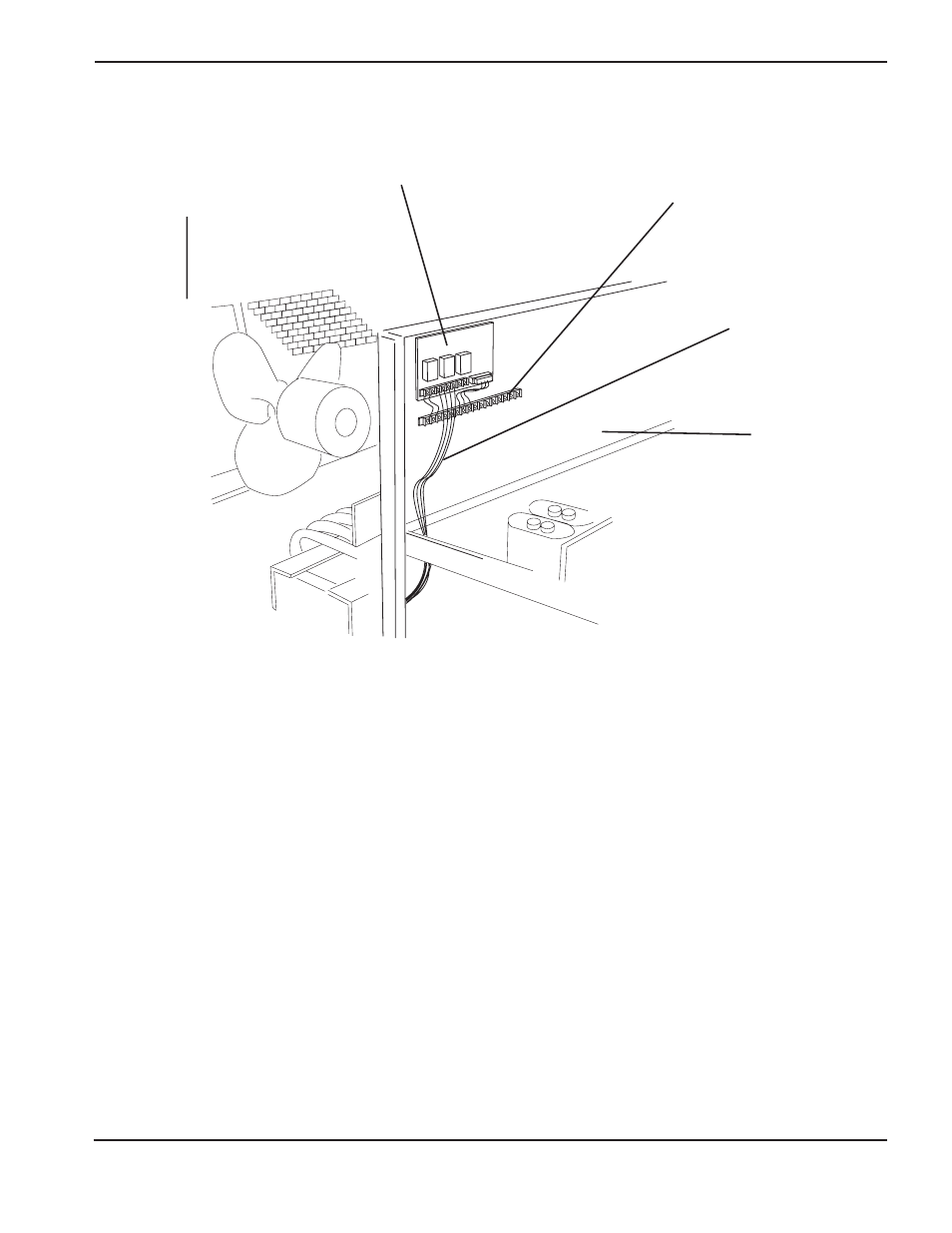

Figura a-1

Installazione della scheda di mantenimento corrente

Lato posteriore dell’alimentatore H401

Scheda mantenimento corrente

No. 041366

Cavo

No. 123377

Parete centrale
dell’alimentatore H401

Morsettiera dell’alimentatore H401

Nota:

Le collocazioni della scheda di mantenimento corrente e della morsettiera dell’alimentatore H401 sono
approssimative.
