Indicatori e comandi del quadro anteriore (segue)

Modulo tensione/corrente (V/C) remoto digitale (DR) (Fig. 2-4)

• Potenziometro di regolazione TENSIONE

Regola la tensione dell’arco di taglio da 90 a 205 volt. I valori vengono scelti dalle Tabelle di Taglio e
dipendono dal tipo di metallo da tagliare e dallo spessore di quest’ultimo.

LED della TENSIONE

Visualizzano la tensione di taglio.

• Potenziometro di regolazione CORRENTE

Regola la corrente dell’arco di taglio da 90 a 800 amp. I valori vengono scelti dalle Tabelle di Taglio e
dipendono dal tipo di metallo da tagliare e dallo spessore di quest’ultimo.

LED della CORRENTE

Visualizzano la corrente di taglio.

LED di SOLLEVAMENTO/ABBASSAMENTO

Indicano che è in corso la regolazione dell’altezza della torcia verso l’alto od il basso.

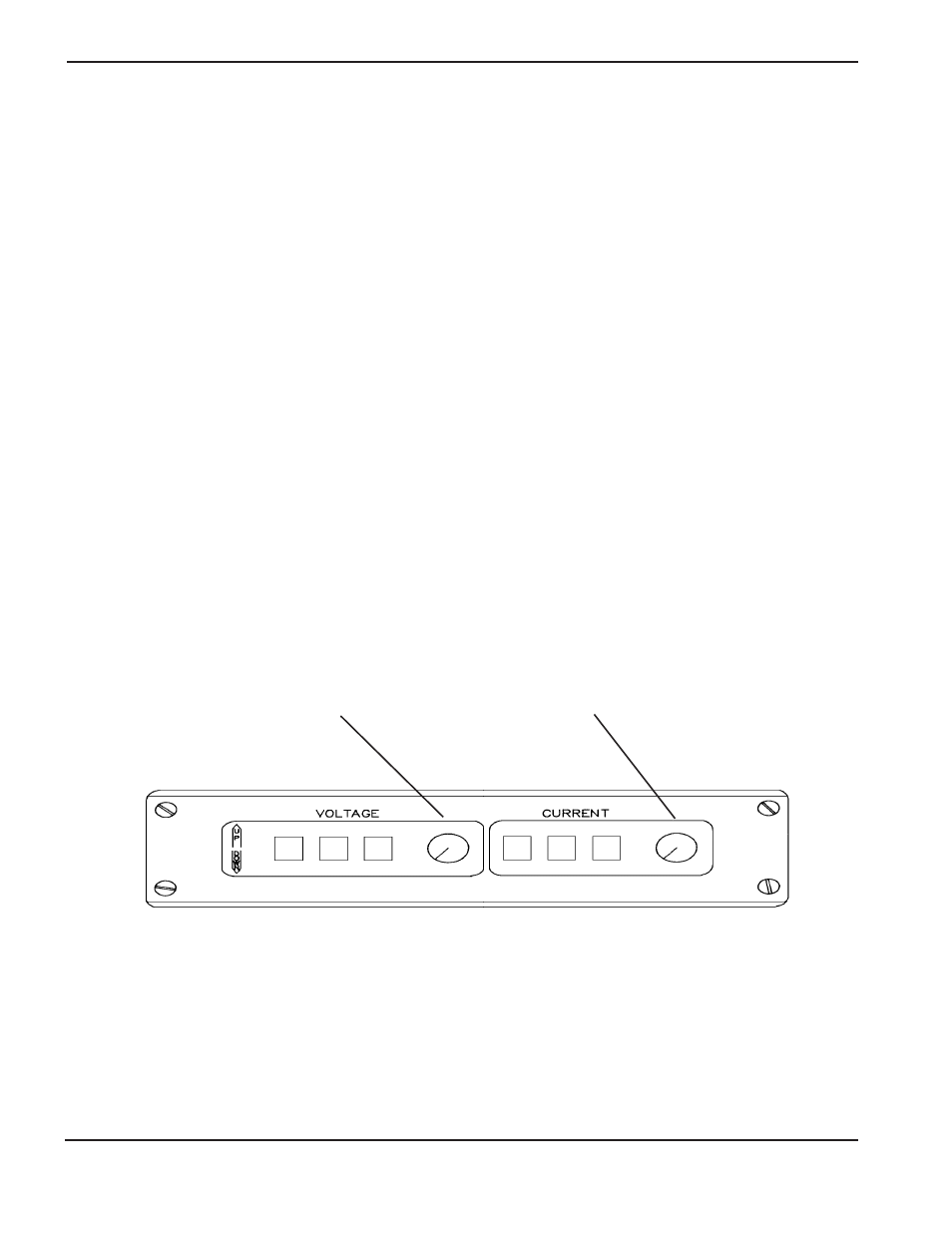

Figura 2-4

Indicatori e comandi del quadro anteriore tensione/corrente (VC) remoto digitale (DR)

POTENZIOMETRO DI REGOLAZIONE TENSIONE

POTENZIOMETRO DI REGOLAZIONE CORRENTE
