4
INSTALLAZIONE
3-28 HPR260 Consolle del gas manuale Manuale di istruzioni

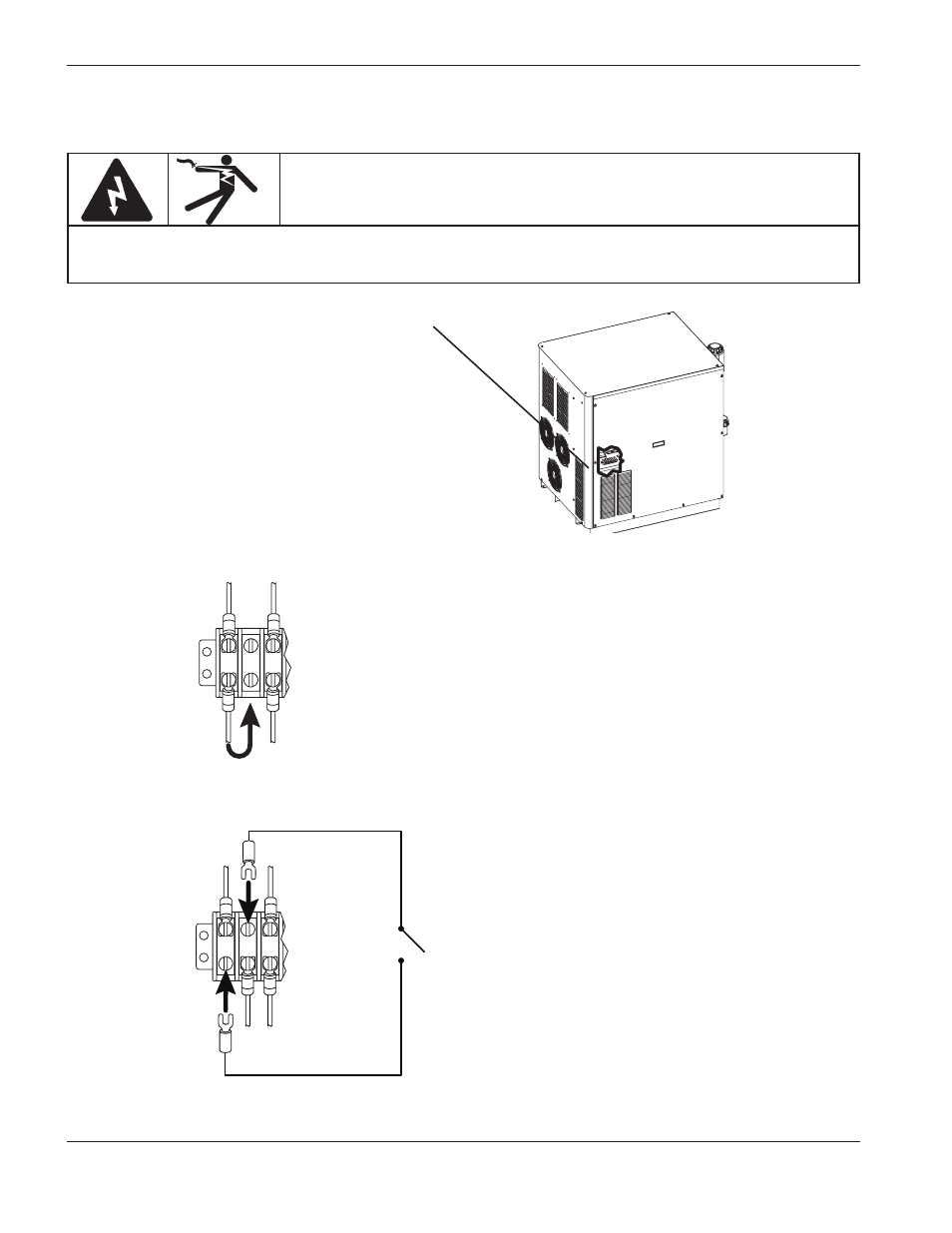

1. Individuare la morsettiera 2 (TB2) sul generatore.
2. Rimuovere il filo 1, come indicato, e collegarlo al terminale 2.
3. Collegare l’interruttore ai terminali 1 e 2, come indicato.
Nota: L’interruttore di alimentazione principale sulla consolle del gas deve trovarsi nella posizione ON
affinché l’interruttore a distanza possa funzionare.
Posizione di TB2
1 2 3
1 3
TB2
1 3
1 2 3
1 3
TB2
1 3
Nota: Usare un interruttore, un relé o un relé a stato
solido compatibile con la tensione di 24 VCA a
100mA. Occorre utilizzare un interruttore con
contatto permanente e non un interruttore con
contatto momentaneo.
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l'alimentazione elettrica prima di eseguire la manutenzione. Consultare la Sezione
Sicurezza del manuale di istruzioni per ulteriori raccomandazioni sulla sicurezza.
Interruttore di accensione on/off a distanza (fornito dal cliente)
