INSTALLAZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 3-15

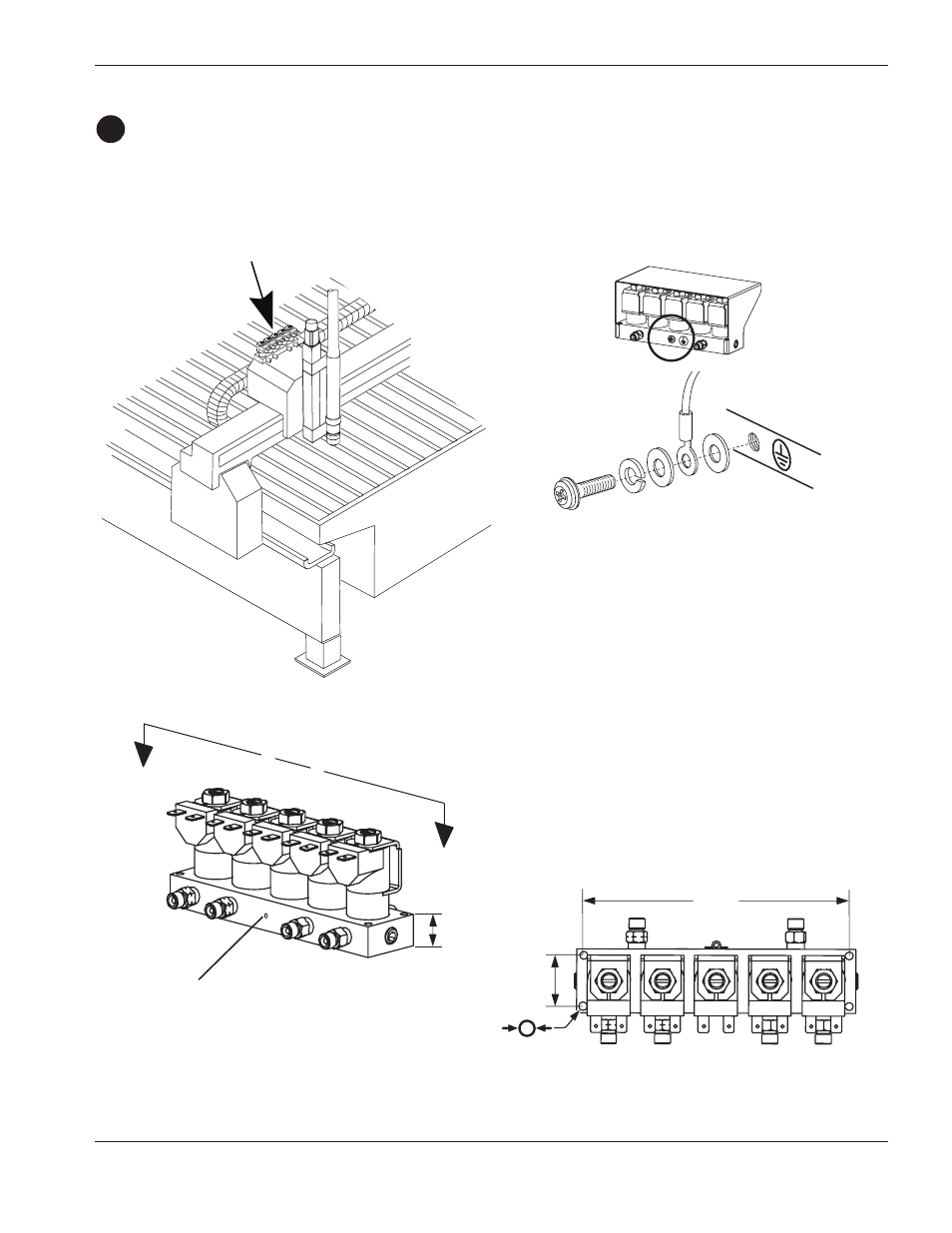

Installazione della valvola di intercettazione
• Montare il gruppo valvola di intercettazione vicino al carrello torcia. La lunghezza massima dei cavi e dei tubi
flessibili tra il gruppo valvola di intercettazione e la torcia è di 1,8 m.
D
A
A
A-A
30 mm
4,7 mm
19 mm
157 mm
Messa a terra della valvola di intercettazione
Foro di sfiato:
Non ostruire
