MANUTENZIONE
HPR260 Consolle del gas manuale Manuale di istruzioni 5-29
Test di flusso del liquido refrigerante
Se il display a LED sulla consolle del gas visualizza un errore di flusso del refrigerante (093 o 060), spegnere e
riaccendere il sistema per cancellare l’errore. Eseguire quindi i seguenti test per individuare la causa del problema.
Un flussometro in linea rappresenta il modo più preciso per misurare la portata, ma non può essere usato per tutti i test
descritti. Un flussometro di questo tipo è acquistabile da Hypertherm (codice parte 128933). Per avere un’indicazione
della portata, si possono anche effettuare i test di riempimento descritti nel seguito.
Prima del test
Nota: prima di pulire il filtro in linea occorre scaricare il refrigerante dal sistema (passo 1 sotto). Il refrigerante
presente nel circuito viene scaricato non appena viene rimosso il filtro in linea.
1. Pulire il filtro in linea (HPR260).
2. Sostituire il filtro sul retro del generatore.
3. Verificare che il livello di refrigerante sia corretto quando si riempie nuovamente il circuito al completamento dei
passi 1 e 2.
Utilizzo del flussometro Hypertherm (128933)
Seguire i passi sotto indicati per effettuare una misurazione accurata
mediante il flussometro.

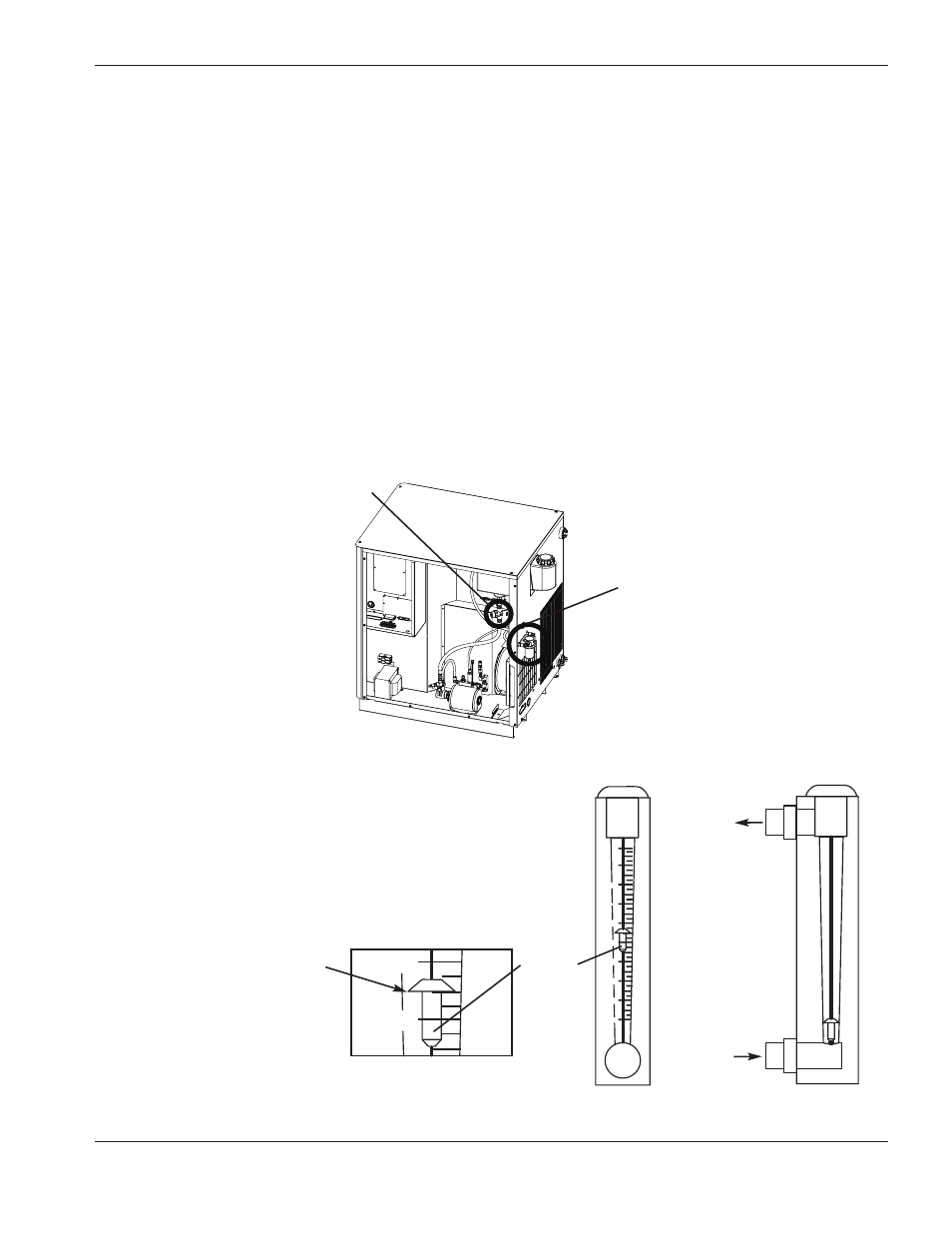

1. Tenere il flussometro in posizione verticale, perpendicolare
ad entrambi gli assi.
2. Effettuare la lettura secondo il riferimento indicato sotto.
Filtro sul retro del
generatore
Filtro in linea
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Direzione
del flusso
Indicatore
di livello
Utilizzare questo
bordo come
riferimento
Nell’esempio: 1.1
