INSTALLAZIONE
3-22 HPR260 Consolle del gas manuale Manuale di istruzioni
Cavo e tubo flessibile del gas 7
1
10 9 8
6 5 4 7
2 3
11
12 13 14
Connessioni da consolle del gas a valvola di intercettazione
Codice
articolo
Lunghezza
128989 3 m
128990 4,5 m
128782 7,5 m
128967 10 m
128786 15 m
128991 20 m
Cavo da consolle del gas a valvola
di intercettazione
Cavo valvola di intercettazione
Femmina – valvola di intercettazione Maschio – consolle del gas
Lato B Lato A (maschio/pins)

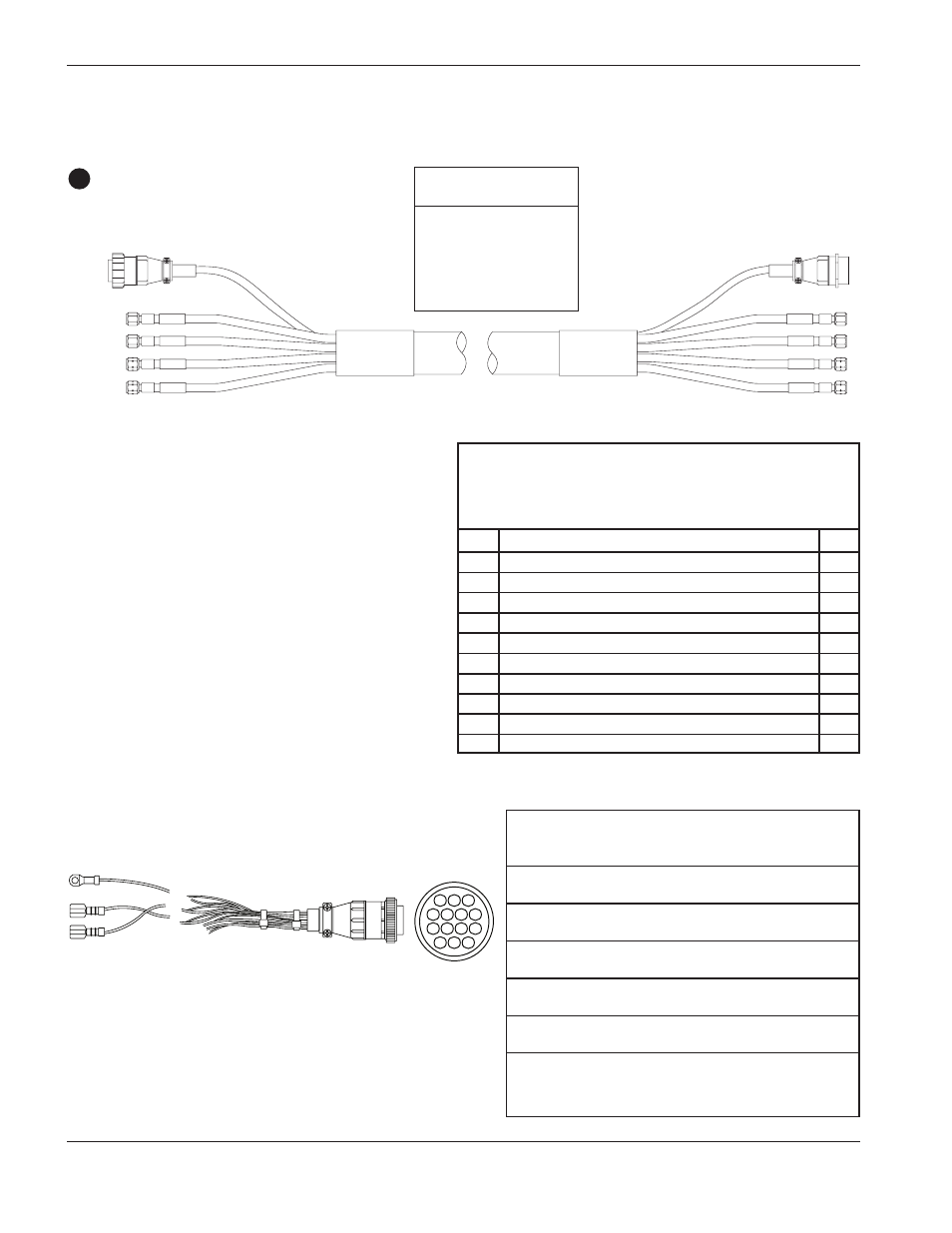

ELENCO DEI SEGNALI DEI CAVI –
Cavo da consolle del gas a valvola di intercettazione
Lato consolle del gas Lato valvola di intercettazione
Pin # Description Pin #
1 120 VCA Caldo – Preflusso gas di protezione 1
2 120 VCA Ritorno – Preflusso gas di protezione 2
3 120 VCA Caldo – Flusso di taglio gas di protezione 3
4 120 VCA Ritorno – Flusso di taglio gas di protezione 4
5 120 VCA Caldo – Preflusso plasma 5
6 120 VCA Ritorno – Preflusso plasma 6
7 120 VCA Caldo – Flusso di taglio plasma 7
8 120 VCA Ritorno – Flusso di taglio plasma 8
9 120 VCA Caldo – Sfiato del plasma 9
10 120 VCA Ritorno – Sfiato del plasma 10
11 Terra 11
ELENCO DEI SEGNALI DEI CAVI
Funzione Lato B Colore Lato A
Protezione S Rosso/Nero 1
Preflusso P Rosso 2
Protezione S Rosso/Nero 3
Flusso di taglio C Rosso 4
Plasma P Rosso/Nero 5
Preflusso P Rosso 6
Plasma P Rosso/Nero 7
Flusso di taglio C Rosso 8
Sfiato V Rosso/Nero 9
V Rosso 10
Terra TERRA Verde/Giallo 11
TERRA 12
TERRA 13
TERRA 14
