MANUTENZIONE
5-38
HPR260 Consolle del gas manuale
Manuale di istruzioni

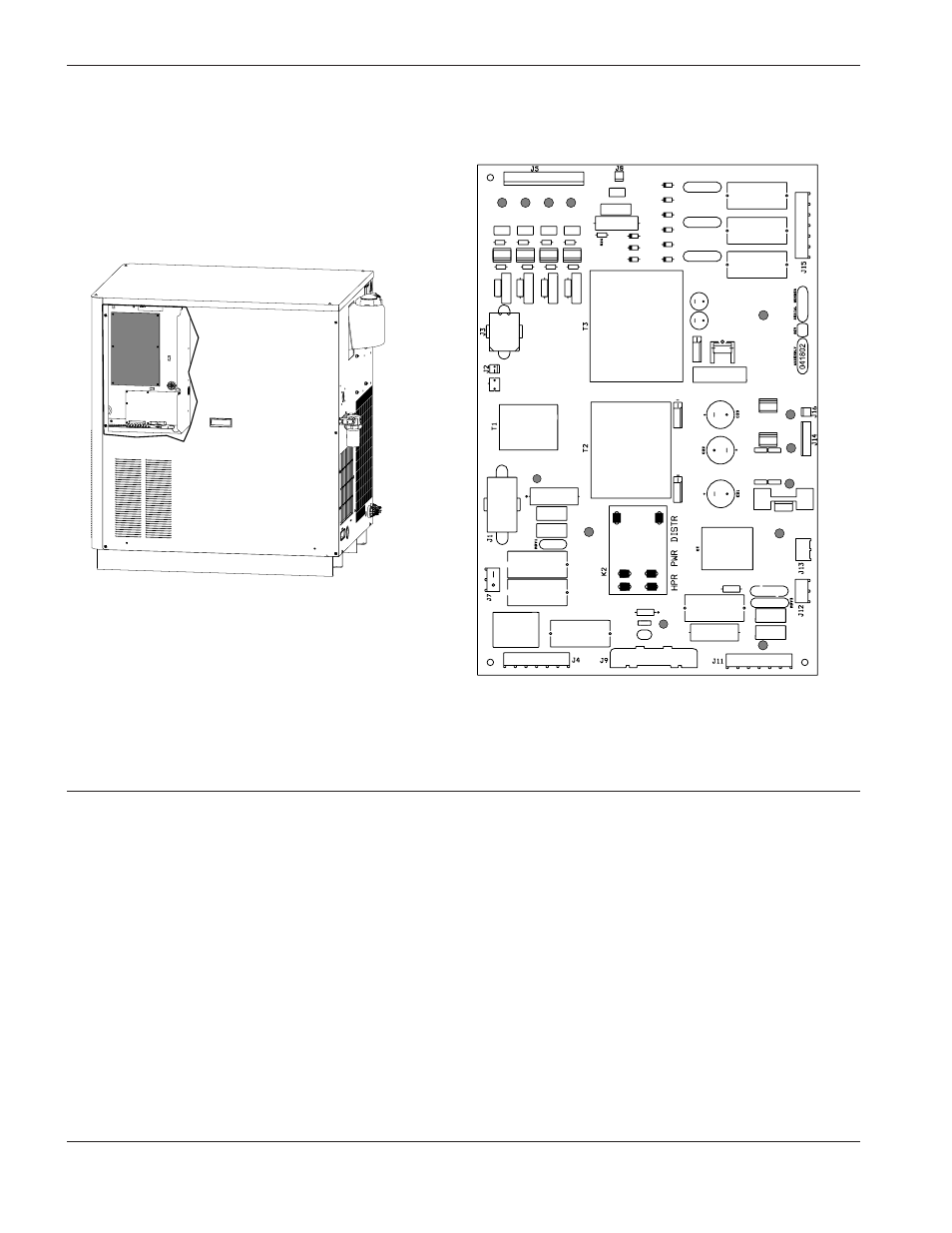

Scheda di distribuzione di potenza PCB2 del generatore
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
Elenco dei LED sulla scheda di distribuzione di potenza
LED
Output
Colore
D1
Contattore
Rosso
D2
Relé arco pilota
Rosso
D3
120 VCA (commutato)
Verde
D5
Innesco alta frequenza (HF)
Rosso
D7
Selezione sovracorrente
Rosso
D12
24 VCA (commutato)
Verde
D23
240 VCA (commutato)
Verde
D25
+ 24 VCC
Rosso
D26
Motore pompa
Verde
D31
+ 5 VCC
Rosso
D32
- 15 VCC
Rosso
D33
+ 15 VCC
Rosso
D35
24 VCA
Verde
