6. Installazione di una tenuta meccanica
Verificare che la tenuta meccanica fornita sia conforme ai moduli d’ordine, per garantire il mon-
taggio della tenuta giusta..
Assicurarsi che durante il montaggio della tenuta meccanica sia garantita una manipo-
lazione e un trasporto sicuro della tenuta a cartuccia o degli elementi di tenuta, nonché
il rispetto dei principi ergonomici. Al fine di evitare danni a persone, anche l‘operatore
è tenuto ad indossare indumenti di protezione, conformemente alle disposizioni vigenti
relative all‘impianto.
Le misure di montaggio rivestono grande importanza per il funzionamento ineccepibile di una
tenuta meccanica.
Il montaggio scorretto della tenuta può provocare il guasto della tenuta meccanica e
successivamente la fuoriuscita nell‘ambiente del prodotto trasportato.
Le tenute a cartuccia concentrano il completo assemblaggio di tutti i componenti della
tenuta meccanica su una camicia d’albero cosicché l’intera tenuta può essere installata
sull’apparecchiatura simultaneamente. Le tenute Solo componenti vengono montate pezzo a
pezzo sull’apparecchiatura cui sono destinate e richiedono perciò delle accurate misurazioni per
posizionare e bloccare correttamente ciascuna parte . Quando si fanno i controlli per posizionare
o bloccare una tenuta a cartuccia su una apparecchiatura, bisogna essere sempre sicuri che
l’albero sia nella stessa posizione in cui si troverà quando l’apparecchiatura stessa sarà in oper-
azione (vale a dire, ad esempio, che bisognerà tenere conto di eventuali dilatazioni o contrazioni
dell’albero relativamente alla cassa).
Per una più agevole installazione, le guarnizioni possono essere leggermente lubrificate. Il
lubrificante usato deve essere compatibile sia con il prodotto trattato che con il materiale delle
guarnizioni. Generalmente il grasso al silicone è adatto, ma è opportuna una verifica prima
dell’applicazione.
Attenzione: evitare di comprimere oltre il normale un soffietto per evitare di ridurne sia
la capacità di carico assiale (spring force) che la lunghezza.
Alcune tenute meccaniche sono dipendenti dalla direzione di rotazione. Verificare prima del
montaggio, se il senso di rotazione dell’albero coincide con quello della tenuta meccanica.
Le parti di una tenuta meccanica, destinate ad essere calpestate durante i lavori di
montaggio, devono essere protette con misure idonee. Dette parti devono avere carat-
teristiche antiscivolo, anti-inciampo e anticaduta (p. e. con l‘applicazione di dispositivi di
sostegno).
6.1 Installazione di una tenuta a cartuccia
con piastrine di posizionamentos

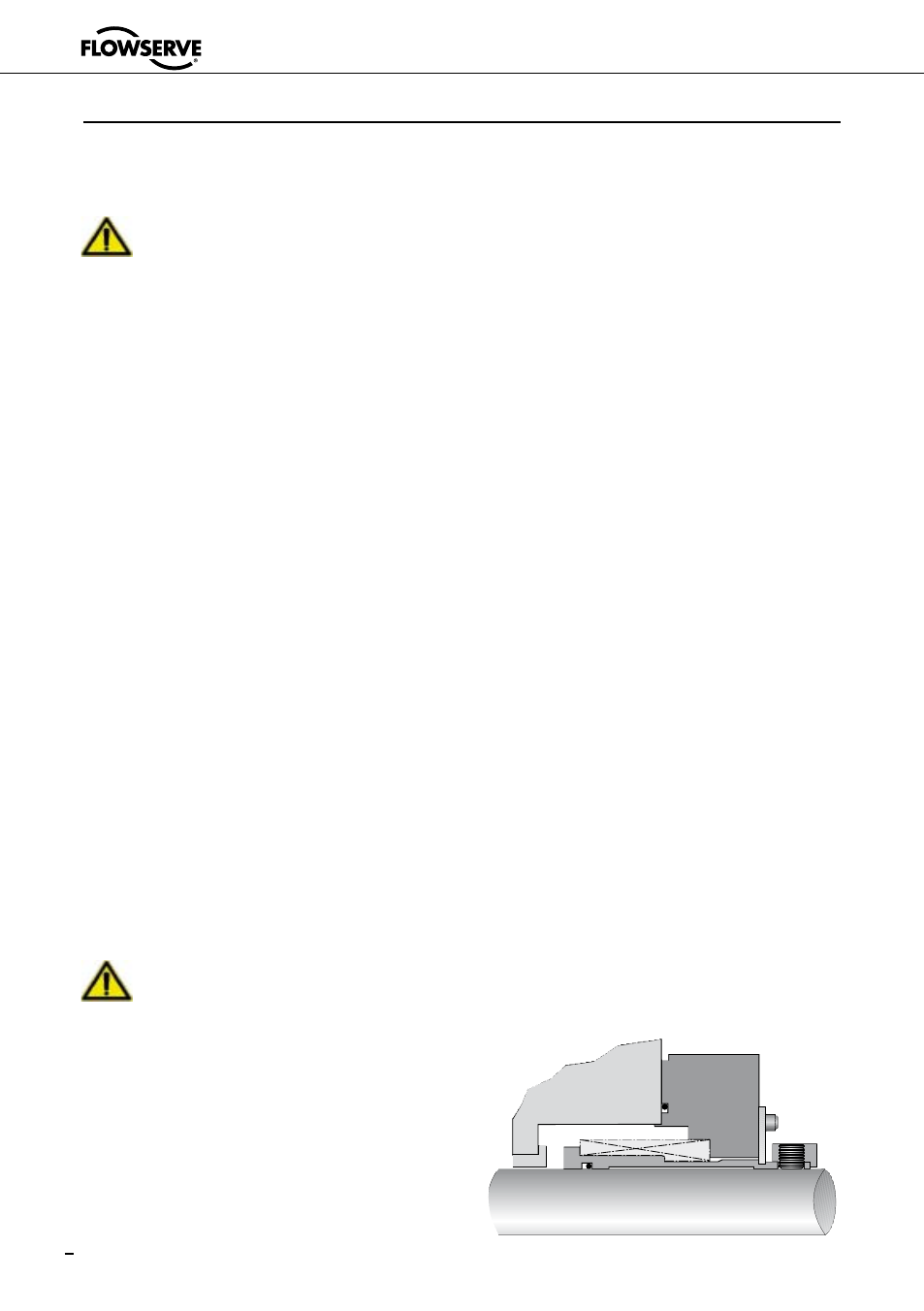

Vedere figura 6
!
Figura 6
!
