12
Vedi (eventualmente) anche il manuale di montaggio e di manutenzione del sistema di
supporto.
6.3.9 Controllare che l’allineamento tra apparecchiatura e motrice sia in accordo con le racco-
mandazioni del costruttore del giunto e/o dell’apparecchiatura.
6.3.10 Dopo aver portato il gruppo alla pressione e temperatura operativa, ricontrollare
l’allineamento, facendo i necessari aggiustamenti.
6.4 Installazione di una tenuta con camicia
d’albero in battuta (pompe a sbalzo).
Vedere figura 9.
6.4.1 Controllare il disegno di assieme, la lista dei pezzi ed i componenti della tenuta prima
di iniziare il montaggio. Assicurarsi che sia le facce di tenuta che le superfici di con-
tatto non siano rigate, contaminate od in altro modo danneggiate. Prima di procedere
nell’installazione, pulire le superfici lappate con un panno morbido e pulito imbevuto di
solvente a rapida evaporazione. Qualunque lubrificazione delle facce di tenuta non è rac-
comandabile, a meno che non sia specificata sul disegno di assieme.
6.4.2 Assemblare la cassa stoppa e l’albero (incluso il cuscinetto reggispinta, se installato) e
verificare la distanza tra piano di cassa stoppa e l’estremità d’albero, così come mostrato
sul disegno di assieme.
Se questa distanza non coincide con la misura indicata nel disegno di installazione, il
montaggio della tenuta meccanica non è corretto; ciò può comportare il guasto della
tenuta meccanica e successivamente la fuoriuscita nell‘ambiente del prodotto trasportato.
6.4.3 Quando possibile, preassemblare i componenti, o i sub componenti, stazionari e rotanti
della tenuta in accordo al disegno di assieme.
6.4.4 Assemblare in sequenza i componenti della tenuta sull’apparecchiatura, bloccando i
componenti rotanti. Posizionare la flangia contro il piano di cassa stoppa. Se richiesto,
montare le chiavette di trascinamento come indicato nel disegno di assieme della tenuta
o della pompa.
6.4.5 Orientare le connessioni esistenti sulla flangia di tenuta come indicato sul disegno di
assieme e dalle istruzioni per il piping.
6.4.6 Stringere in modo uniforme i bulloni della flangia per evitare che la stessa si blocchi
storta o che eserciti una pressione non uniforme contro il piano cassa stoppa.

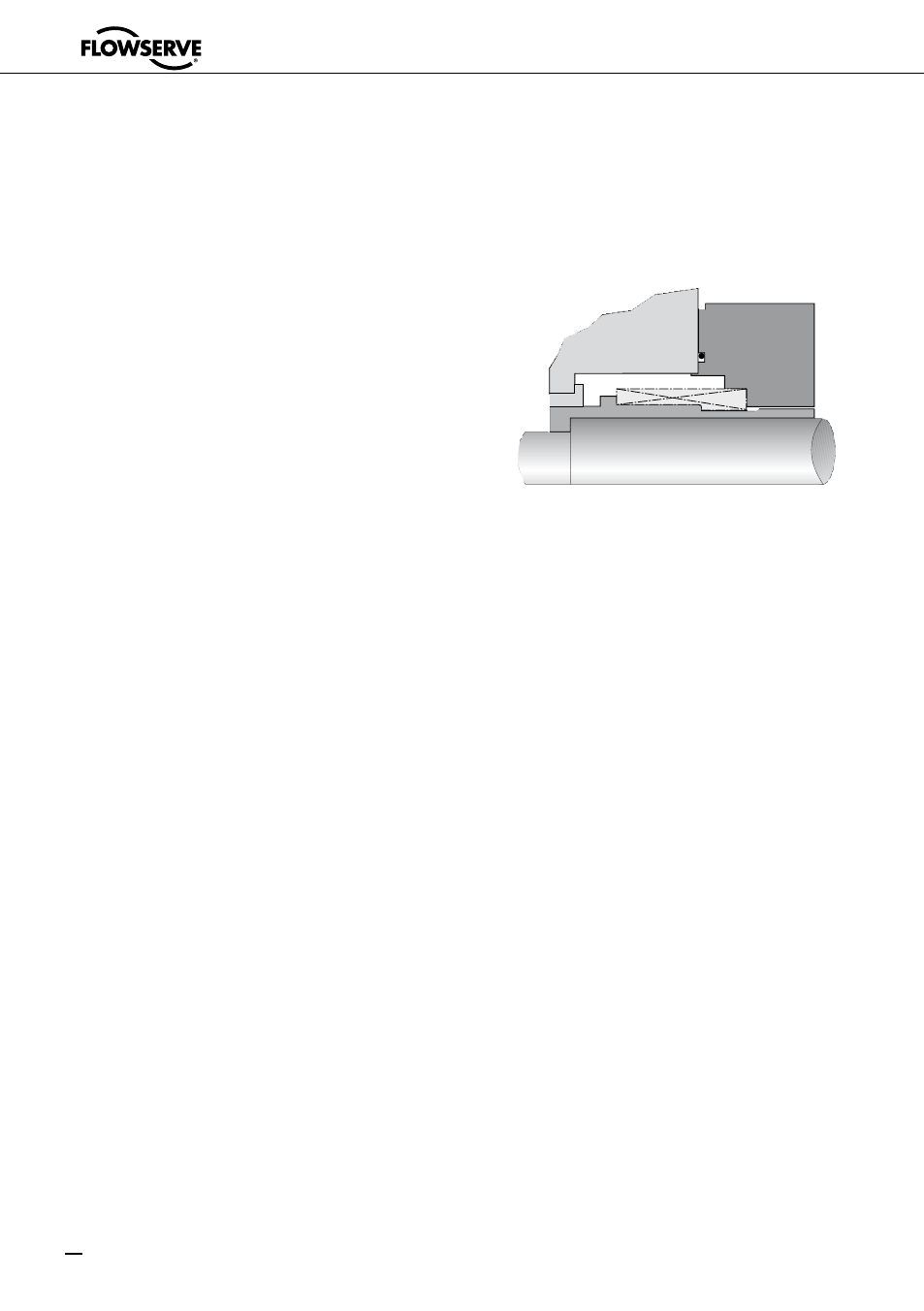

Figura 9
!
