6
5. Controllo dell’apparecchiatura
5.1 Applicare tutte le norme di sicurezza previste dall’impianto prima dello smontaggio
dell’apparecchiatura.:
5.1.1 Indossare gli equipaggiamenti di sicurezza personale previsti
5.1.2 Isolare l’apparecchiatura e scaricare ogni pressione esistente nel sistema
5.1.3 Disconnettere la motrice e bloccare chiuse le valvole
5.1.4 Consultare il Manuale di Sicurezza dei Materiali (Material Safety Data Sheet)
dell’impianto per il trattamento dei materiali pericolosi.
5.2 Smontare l’apparecchiatura seguendo le procedure stabilite dal costruttore della stessa
per accedere all’area in cui va installata la tenuta.
5.3 Rimuovere il sistema di tenuta installato (tenuta meccanica od altro).
Pulire accuratamente l’alloggiamento tenuta e l’albero.
5.4 Verificare le dimensioni dell’albero così come mostrato dal disegno di assieme.
Controllare le superfici su cui lavorano le guarnizioni per assicurarsi che siano esenti
da asperità e graffi. Sbavare tutti quegli spigoli vivi che ci possono essere in corris-
pondenza delle battute dell’albero, delle filettature, degli scarichi, delle cave chiavetta,
eccetera, sopra cui debbano passare o fare tenuta eventuali guarnizioni.
5.5 Verificare che il diametro del foro della cassa stoppa od il diametro esterno di centrag-
gio sia in accordo a quanto riportato sul disegno di assieme della tenuta.
5.6 Controllare sul disegno di assieme della tenuta se sono richieste, per installare la tenu-
ta, modifiche (rilavorazioni) all’apparecchiatura ed agire di
conseguenza.
5.7 Al fine di evitare la formazione di scintille dovute alla corrente statica scaricata, la mac-
china deve essere collegata a terra.
L’oscillazione radiale dell’albero (runout), non deve eccedere 0,05 mm (.002”) TIR
(Total Indicator Reading) lungo tutto l’albero nel caso di cuscinetti a sfere od a rulli.
Per i cuscinetti a strisciamento bisogna riferirsi alle istruzioni date dal costruttore. Se
l’apparecchiatura non è completamente smontata, la verifica dell’oscillazione radiale va
fatta in corrispondenza della zona di lavoro della tenuta meccanica.
I valori sopra detti sono validi per velocità di rotazione dell’albero compresa tra
1.000 e 3.600 RPM. Per valori di velocità inferiori o superiori consultare
il vostro rappresentante Flowserve.

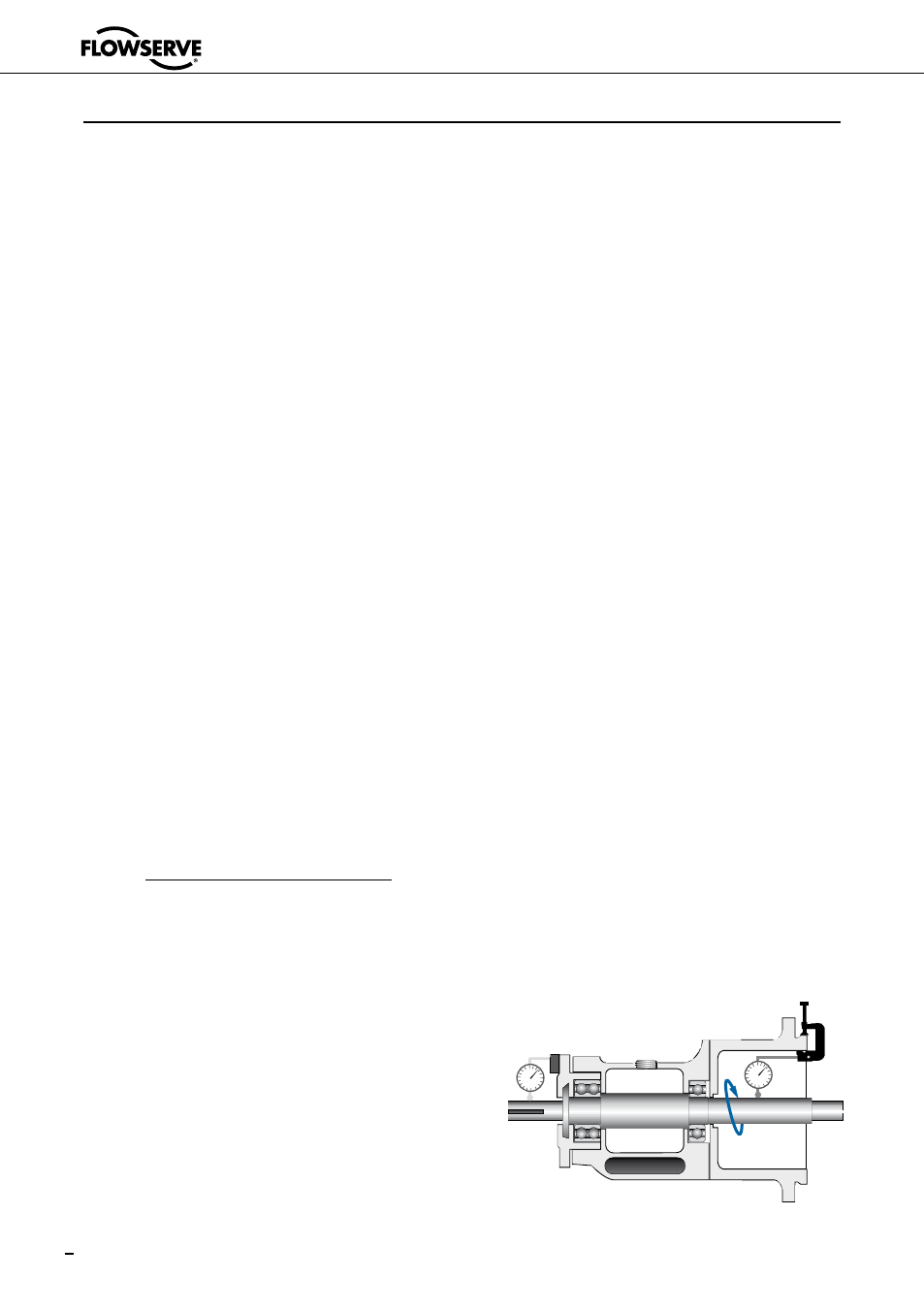

Vedere figura 1
!
!
!
!
!
Figura 1
!
