Istruzioni generali per l’installazione e la manutenzione per parti di macchina
11
6.2.11 Controllare che l’allineamento tra apparecchiatura e motrice sia in accordo con le racco-
mandazioni del costruttore del giunto e/o dell’apparecchiatura.
6.2.12 Dopo aver portato il gruppo alla pressione e temperatura operativa, ricontrollare
l’allineamento, facendo i necessari aggiustamenti.
6.3 Installazione di una tenuta Solo Componenti
Vedere figura 8
6.3.1 Controllare il disegno di assieme, la lista dei pezzi ed i componenti della tenuta prima
di iniziare il montaggio. Assicurarsi che sia le facce di tenuta che le superfici di con-
tatto non siano rigate, contaminate od in altro modo danneggiate. Prima di procedere
nell’installazione, pulire le superfici lappate con un panno morbido e pulito, imbevuto di
solvente a rapida evaporazione. Qualunque lubrificazione delle facce di tenuta non è rac-
comandabile, a meno che non sia specificata sul disegno di assieme.
6.3.2 Assemblare la cassa stoppa e l’albero (incluso il cuscinetto reggispinta, se installato) e
verificare/annotare la dimensione di posizionamento della tenuta, così come mostrato sul
disegno di assieme. Sul disegno di assieme potrà anche essere indicato l’eventuale uso
di aiuti per ottenere il corretto posizionamento, come anelli spaziatori od altro.
Si fa presente che il montaggio scorretto della tenuta può provocare il guasto della tenu-
ta meccanica e successivamente la fuoriuscita nell‘ambiente del prodotto trasportato.
6.3.3 Quando possibile, preassemblare i componenti, o i sub componenti, stazionari e rotanti
della tenuta in accordo al disegno di assieme.
6.3.4 Assemblare in sequenza i componenti della tenuta sull’apparecchiatura, bloccando i com-
ponenti rotanti. Posizionare la flangia contro il piano di cassa stoppa.
6.3.5 Orientare le connessioni esistenti sulla flangia di tenuta come indicato sul disegno di
assieme.
6.3.6 Stringere in modo uniforme i bulloni della flangia per evitare che la stessa si blocchi
storta o che eserciti una pressione non uniforme contro il piano cassa stoppa.
6.3.7 Completare l’assemblaggio delle rimanenti parti dell’apparecchiatura, incluso il cuscinetto
reggispinta, se installato e non ancora assemblato.
6.3.8 Assemblare le tubazioni di interconnessione come da API-plan schematico, seguendo le
istruzioni per il piping riportate nel paragrafo 7.
!

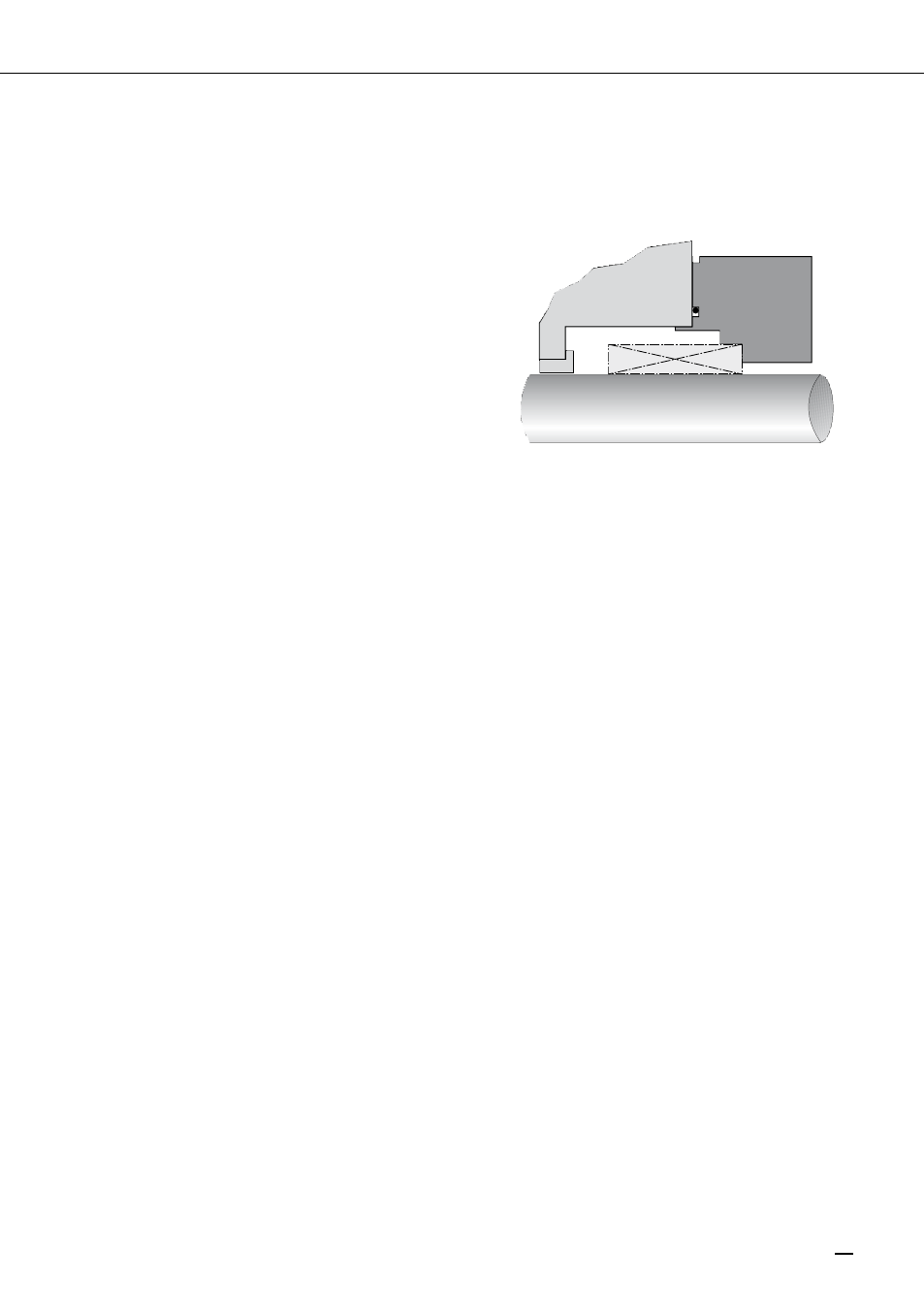

Figura 8
