Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 29
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Durante l’operazione di sostituzione prestare
attenzione alle polarità seguendo la simbologia
impressa sul vano interno del telecomando.

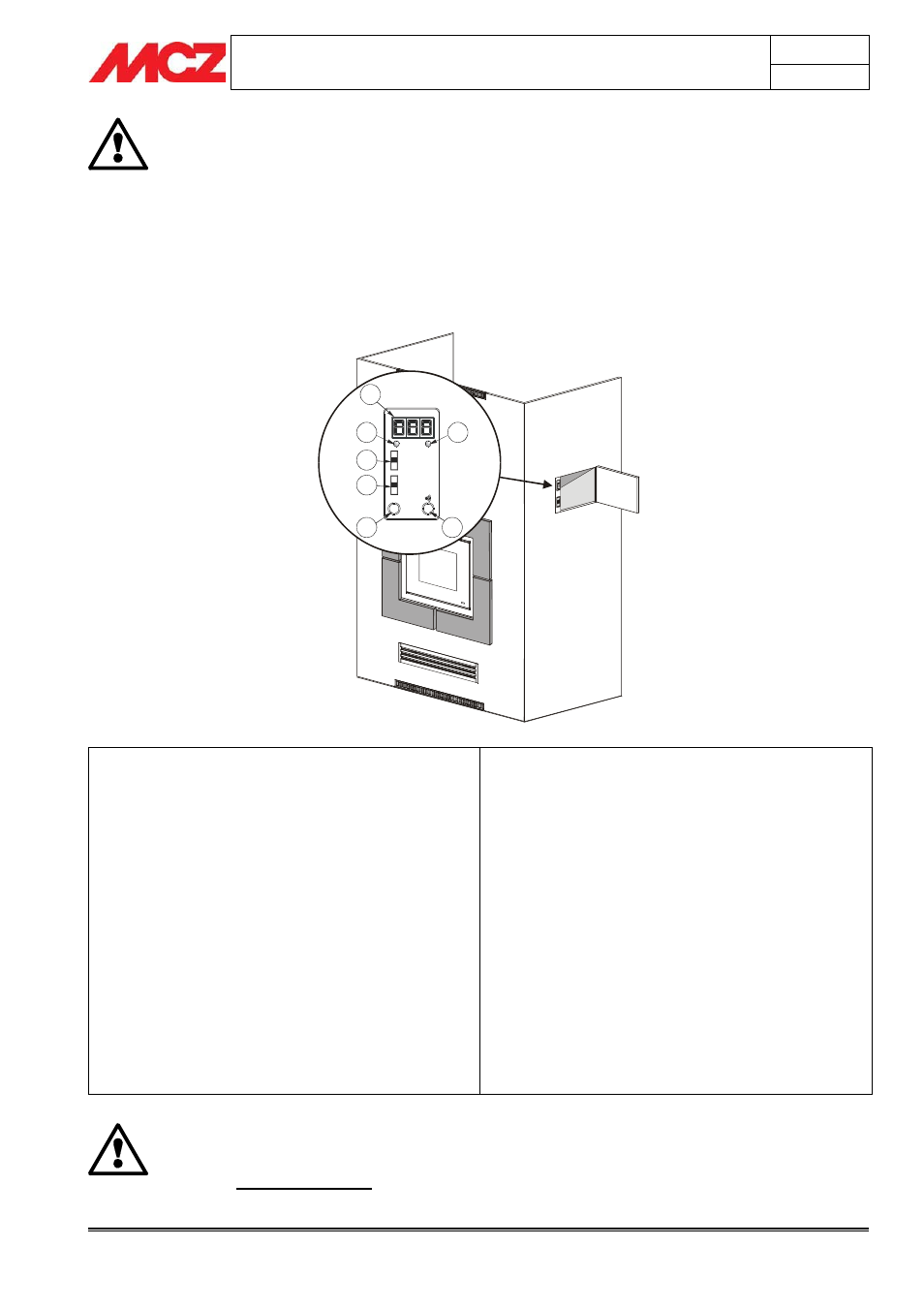

4.5. PANNELLO DI EMERGENZA
Su un lato dello sportello per il caricamento del pellet, è incastonato il
pannello di emergenza, concepito per effettuare la diagnosi di eventuali
anomalie di funzionamento e per il controllo del PowerSystem nel caso
in cui il telecomando non sia funzionante.
- OFF
- REMOTE
- ON
- MIN
- MED
- MAX
A
B C
D
E
F G
TEST
LEGENDA
A. Display a tre cifre che indica una serie di informazioni sul
funzionamento, oltre al codice identificativo di un’eventuale
anomalia (Allarme).
B. Led VERDE che indica:
x SPENTO = Spento
x ACCESO LAMPEGGIANTE = In accensione
x ACCESO FISSO = Acceso
C. Led ROSSO che indica:
x SPENTO = Accesa
x ACCESO CON LAMPEGGIO LENTO = In spegnimento
x ACCESO CON LAMPEGGIO RAPIDO = Allarme (associato
per i primi 10 minuti ad un bip acustico)
x ACCESO FISSO = Spento
D. Selettore a tre posizioni per la funzionalità
x OFF = Spegnimento manuale in assenza di telecomando
x REMOTE = L’apparecchio è comandabile
esclusivamente da telecomando
x ON = Accensione manuale in assenza di telecomando
E. Selettore a tre posizioni per la scelta della potenza
x MIN = Selettore per far funzionare l’apparecchio alla
MINIMA potenza in assenza di telecomando e con
selettore 4 in ON
x MED = Selettore per far funzionare l’apparecchio a MEDIA
potenza in assenza di telecomando e con selettore 4 in
ON
x MAX = Selettore per far funzionare l’apparecchio a
MASSIMA potenza in assenza di telecomando e con
selettore 4 in ON
F. Pulsante per funzioni di diagnostica sullo stato di
funzionamento.
G. Pulsante per mettere in comunicazione l’apparecchiatura con un
nuovo telecomando nel caso sia necessaria la sostituzione (vedi
procedura spiegata in seguito)
PER FAR FUNZIONARE IL PRODOTTO CON IL
TELECOMANDO, IL SELETTORE “D” DEVE
ESSERE POSIZIONATO SU “REMOTE”
