Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 15
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.2. PREPARAZIONE E DISIMBALLO
Il monoblocco viene consegnato in un imballo unico.
Aprire l’imballo, togliere le reggette, rimuovere il monoblocco dal
bancale e posizionarlo nel luogo prescelto facendo attenzione che sia
conforme con quanto previsto.
Il monoblocco deve essere sempre movimentato in posizione verticale
esclusivamente tramite carrelli. Si deve porre particolare attenzione
affinché la porta e il suo vetro siano preservati da urti meccanici che ne
compromettono l’integrità. Comunque la movimentazione dei prodotti
deve essere fatta con cautela. Se possibile disimballare il prodotto nei
pressi dell’ area dove verrà installata.
I materiali che compongo l’imballo non sono nè tossici nè nocivi,
pertanto non richiedono particolari processi di smaltimento .
Quindi lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a
cura dell’utilizzatore finale in conformità delle vigenti leggi in materia.
Non immagazzinare il monoblocco e i rivestimenti senza i relativi
imballi.
Se si deve collegare il prodotto ad un tubo di scarico che attraversa la
parete posteriore (per immettersi in canna fumaria) prestare la
massima cautela a non forzarne l’imbocco.
3.3. MONTAGGIO DELLE GAMBE E FISSAGGIO AL
PAVIMENTO DEL MONOBLOCCO
La prima operazione da eseguire è quella di scegliere a quale altezza
fissare le gambe di sostegno del monoblocco.
Le gambe possiedono due fori affiancati a tre altezze distinte, mentre
sulla struttura di supporto sono presenti due fori affiancati che
coincidono con quelli realizzati sulle gambe.
La scelta dei fori determina l’altezza finale della cornice di
compensazione dal suolo.
Se si utilizzano i primi fori sulle gambe partendo dal’alto, l’altezza della
cornice sarà 700 mm, se si usano quelli centrali sarà 600 mm e se
infine si usano quelli più in basso l’altezza sarà 500 mm (vedi figura)
Una volta scelti i fori e quindi l’altezza, usare i bulloni e i relativi dadi
per bloccare solidamente le gambe. Il prodotto, appena disimballato, ha
le gambe fissate nella posizione n°3 (altezza dal suolo della cornice di
compensazione pari a 500 mm)
E’ obbligatorio fissare le gambe con tutte le viti in dotazione.
Completato il montaggio delle gambe, definire con esattezza la
posizione finale del monoblocco e regolare la bolla mediante i piedini
regolabili. La regolazione dei piedini avviene come segue:
x Ruotando i piedini in senso orario si abbassa il monoblocco
x Ruotando i piedini in senso antiorario si alza il monoblocco
Regolati i piedini ancorare il monoblocco al pavimento mediante le
staffe precedentemente montate sui piedini.
E’ obbligatorio ancorare il monoblocco al pavimento perché durante
le operazioni di manutenzione annuale da parte del tecnico autorizzato,
la camera di combustione può essere sfilata dalla sua sede mediante
l’ausilio di due guidi estensibili.
Per fissare le gambe al pavimento, utilizzare delle viti con tasselli di
misura 6 o 8 mm (tipo “Fischer” o simili)

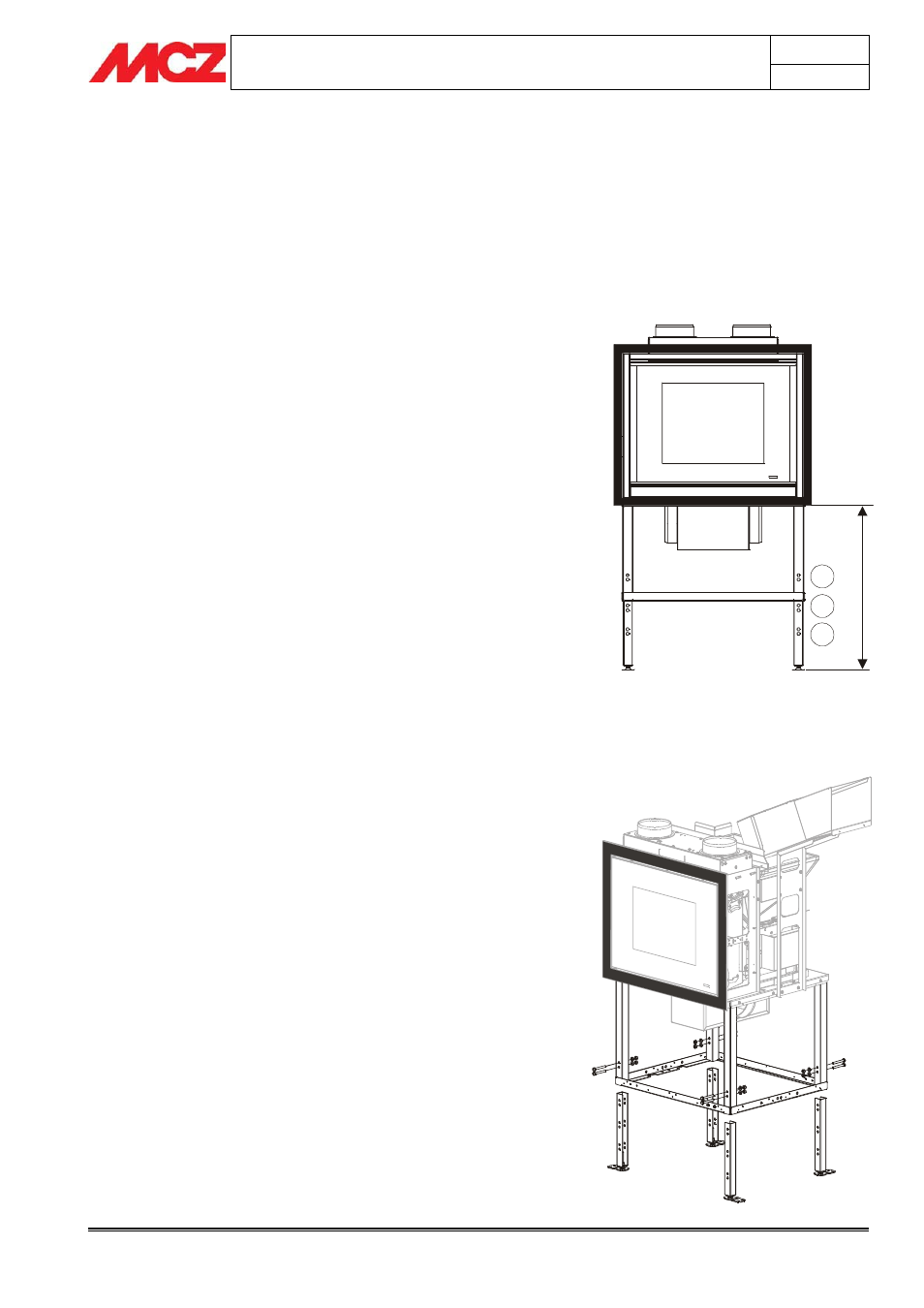

Montaggio gambe di sostegno
1
2
3
A
2
Scelta dei fori e quindi dell’altezza finale
1. A = 700 mm
2. A = 600 mm
3. A = 500 mm
