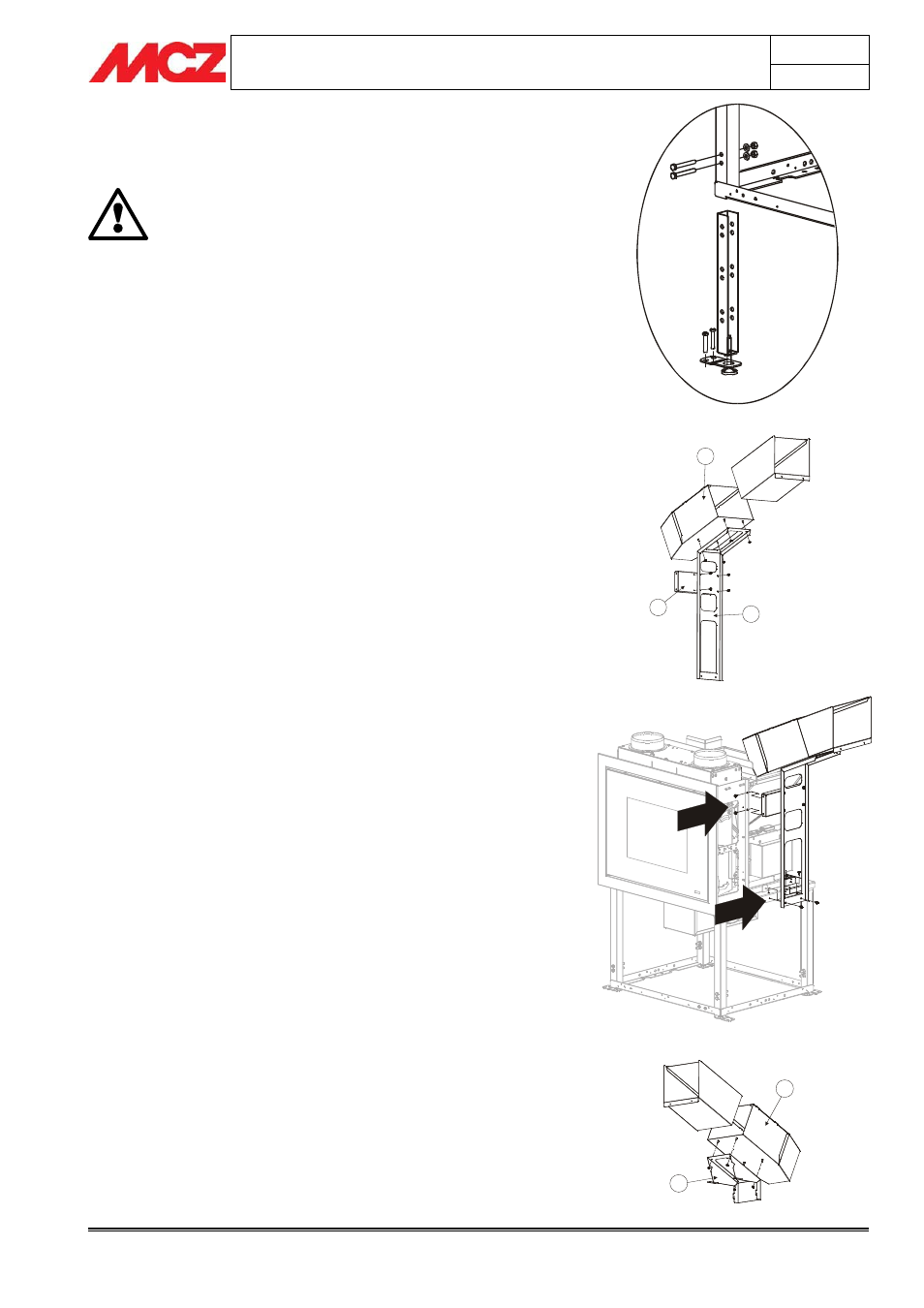

Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 16
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
In questa situazione il baricentro del monoblocco si sposta
abbondantemente in avanti e se il prodotto non è ancorato al
pavimento, rischia di perdere stabilità.
E’ obbligatorio fissare il monoblocco al suolo.
MCZ declina ogni responsabilità per eventuali danni a
cose e persone nel caso non venisse rispettata tale
avvertenza.
3.4. SMONTAGGIO CORNICE DI COMPENSAZIONE
Per evitare di danneggiare la cornice di rifinitura posta intorno alla porta
fuoco, è consigliabile smontarla immediatamente dopo aver fissato le
gambe e riporla in un luogo sicuro. Per lo smontaggio vedi
cap. 3.13
3.5. MONTAGGIO SCIVOLO CARICAMENTO
PELLET
Un’altra scelta da effettuare prima di posizionare il monoblocco è quella
di definire il lato in cui installare lo scivolo per il caricamento del
combustibile.
Lo scivolo, grazie al suo supporto, può essere montato sul lato destro,
sul lato sinistro oppure frontalmente oltre ad essere telescopico con
una estensione di circa 20 cm. Tale caratteristica gli permettere di
essere adattato ad un’ampia gamma di rivestimenti e cappe.
Prima di fissare lo scivolo al monoblocco, deve essere montato e
abbinato all’idoneo supporto a seconda di dove si sceglie di montarlo.
3.5.1. Montaggio laterale dello scivolo
x Montare la staffa A sul supporto X mediante i quattro bulloni in
dotazione.
x La staffa A deve essere assemblata come in figura se lo scivolo
viene montato sul lato destro del monoblocco, altrimenti deve
essere ruotata di 180°, se lo scivolo deve essere montato sul
lato sinistro.
x Completare l’assemblaggio dello scivolo avvitando le staffe
X+A allo scivolo estensibile S.
x Completato il montaggio dello scivolo, avvicinarlo al
monoblocco e avvitarlo a quest’ultimo mediante i dadi in
dotazione, come illustrato in figura. Due fori sono presenti sul
lato del basamento e due sulla parte superiore del montante
laterale. In figura è illustrato il montaggio sul lato destro.
x L’eventuale montaggio dello scivolo sul lato sinistro, prevede
un’operazione speculare rispetto a quella fin’ora descritta e
illustrata in figura.
3.5.2. Montaggio frontale dello scivolo
x Montare la staffa X sullo scivolo estensibile S utilizzando le
quattro viti in dotazione, come illustrato in figura.
x Completato il montaggio dello scivolo, avvicinarlo al
monoblocco e notare che tra le due flangie di uscita dell’aria
calda Ø 150 mm, sono presenti degli incastri e dei fori per
ancorare lo scivolo.
Montaggio piedini e staffe di ancoraggio
A
X
S
Montaggio dello scivolo laterale
Montaggio dello scivolo sul monoblocco
S
X
Montaggio dello scivolo frontale
