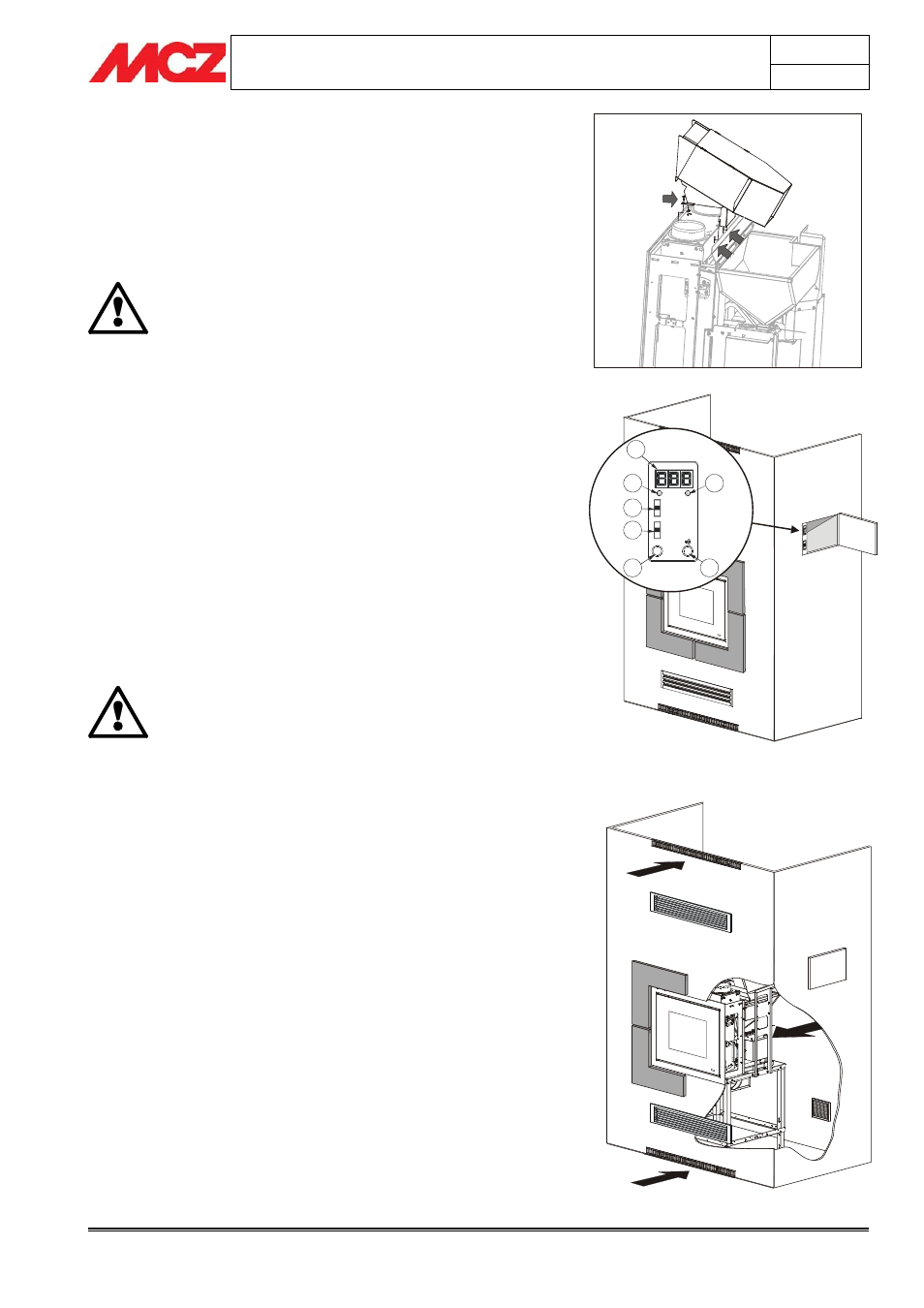

Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag. 17
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
x I due denti della staffa di sostegno X, devono combaciare con
le asole poste nella parte del convogliatore aria rivolto verso il
serbatoio del pellet.
x Una volta incastrato lo scivolo, i fori presenti dall’altro lato della
staffa X coincideranno con i fori presenti sulla parte frontale del
convogliatore dell’aria.
x Bloccare lo scivolo utilizzando le apposite viti in dotazione.
Serrare con decisione le viti per evitare che durante le
fasi di caricamento del pellet lo scivolo oscilli.
3.6. PANNELLI COMANDI SULLO SPORTELLO
Anche se il montaggio dello sportello di chiusura dello scivolo risulta
una delle ultime fasi dell’installazione, è d’obbligo avvisare
l’installatore che in tale componente andranno montati dei dispositivi
molto importanti quali il pannello di emergenza (vedi
capitolo 4.5) e il
pannello che comprende tutte le connessioni seriali.
Pertanto in questa fase dell’installazione, quando ancora il rivestimento
non è realizzato, è consigliabile fissare i cablaggi (cavi flat) e i
relativi pannelli già premortati dalla casa costruttrice ,
lateralmente allo scivolo di caricamento del pellet, in modo che
quando si monterà lo sportello, a rivestimento quasi ultimato, i cavi e i
pannelli saranno facilmente accessibili.
Usare provvisoriamente del nastro adesivo o similari per ancorarlo.
Prestare la massima attenzione nella movimentazione
dei cavi elettrici. Evitare assolutamente di tenderli o
schiacciarli perché possono danneggiarsi.
Se si desidera ancorarli accertarsi che in nessun modo
vengano in contatto con le parti calde del monoblocco.
Il mancato rispetto di tale avvertenza e i conseguenti
danni a tutta la componentistica elettrica che ne
possono derivare non saranno coperti da garanzia.
3.7. ARIA COMBURENTE E FILTRO DELL’ARIA
Il PowerSystem e dotato di un ingresso dell’aria comburente che
permette l’aspirazione dell’aria indispensabile per la combustione. Tale
ingresso posto nella parte posteriore del monoblocco, è protetto da un
filtro antipolline di facile pulizia. Si consiglia di far prelevare l’aria
comburente sempre all’interno dell’ambiente di installazione e non
all’esterno, per evitare che vengano aspirate impurità, polveri sottili o
umidità.
Il filtro dell’aria di forma cilindrica, è posizionato subito dietro il
monoblocco all’inizio della tubazione ed è e composto da una fine rete
metallica .
Il filtro deve essere manutenzionato periodicamente per potervi
accedere è necessario estrarre la camera di combustione attraverso le
apposite slitte. Per questa operazione vi rimandiamo però al capitolo
relativo alla manutenzione.
Esempio collegamento tubazione ingresso aria
- OFF
- REMOTE
- ON
- MIN
- MED
- MAX
A
B C
D
E
F G
TEST
Sportello caricamento pellet con pannello comandi
